Der Bildschirm
Diagrammbereich
Softkeybereich
Hotkeybereich
Diagrammbereich

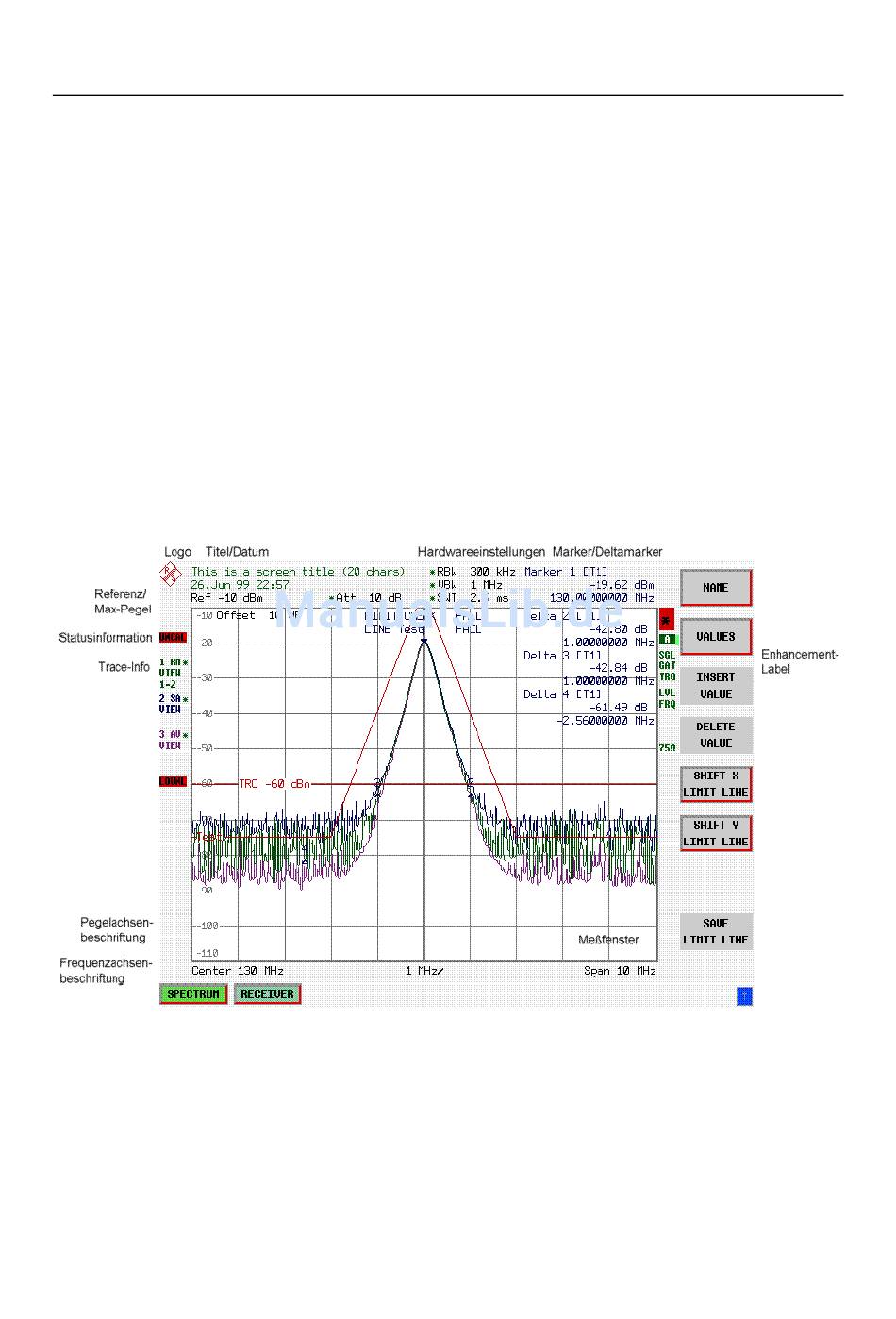

Bild 3-2
Bildschirmaufteilung des R&S ESPI im Analysatorbetrieb
1164.6459.11
Dieser
Bereich
enthält
Messwertanzeigen sowie die für die Beurteilung der Messergebnisse
wichtigen Parameter und Statusanzeigen.
Zusätzlich können in diesem Bereich Melde- und Eingabefelder sowie
Tabellen eingeblendet werden.
In diesem Bereich werden die über Softkeys erreichbaren Gerätefunktionen
angezeigt. Eine Überlagerung des Softkeybereichs durch andere Bildobjekte
ist nicht möglich.
In diesem Bereich werden die über Hotkeys erreichbaren Betriebsarten und
Bildschirmdarstellungen angezeigt. Eine Überlagerung des Hotkeybereichs
durch andere Bildobjekte ist nicht möglich.
die
Messdiagramme
3.2
R&S ESPI
und
sonstigen
D-2
