Messkurven - Analysator
ASCII FILE
EXPORT
1164.6459.11

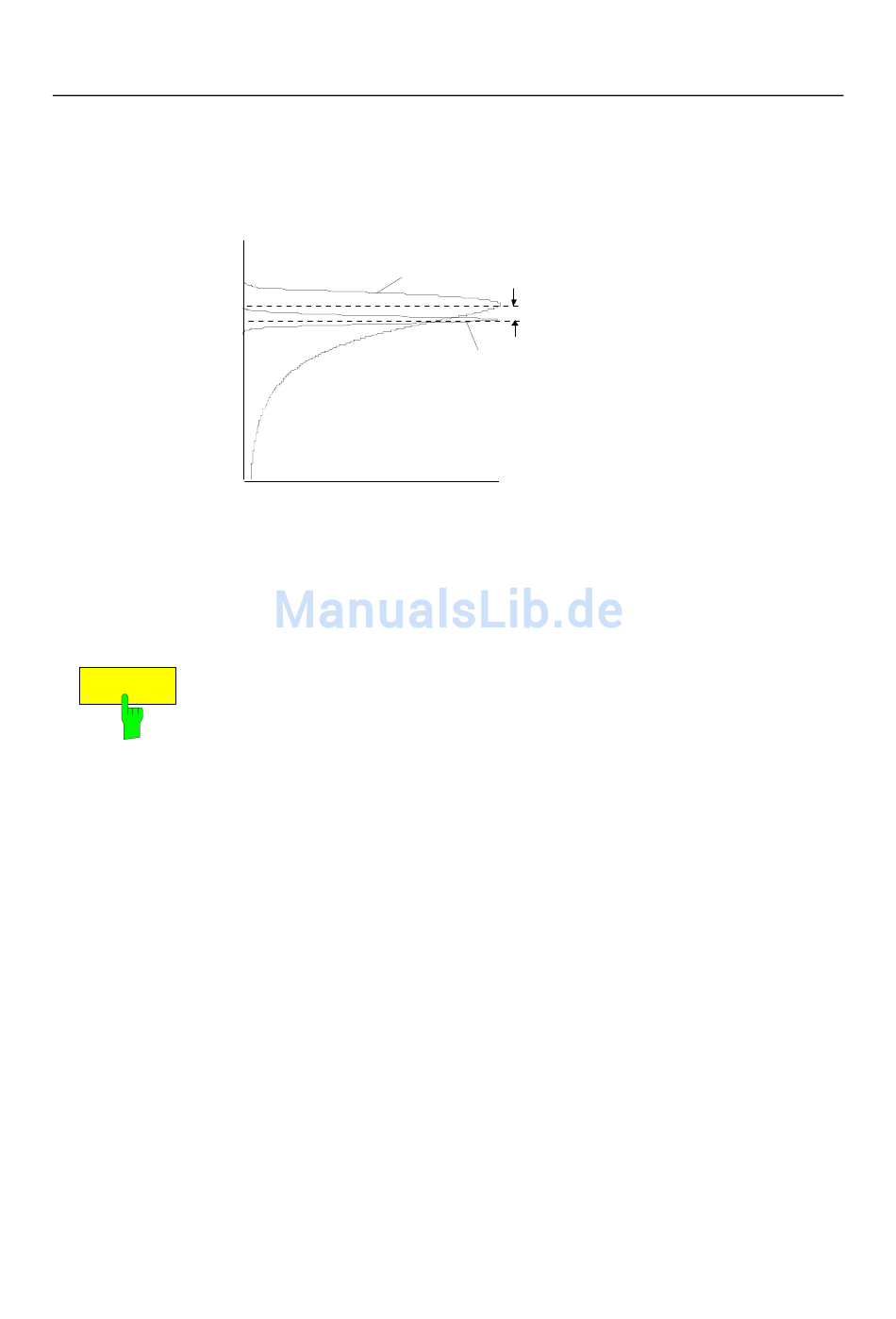

Bei Rauschsignalen oder rauschartigen Signalen werden bei logarithmischer
Mittelung aufgrund der logarithmischen Kennlinie positive Spitzenwerte in der
Amplitude verringert und negative Spitzenwerte gegenüber dem Mittelwert vergrö-
ßert. Wenn über diese verzerrte Amplitudenverteiling gemittelt wird, ergibt sich ein
zu kleiner Wert gegenüber dem realen Mittelwert. Die Abweichung beträgt -2,5 dB.
Amplitude
Amplitudenverteilung
(ohne Average)
Wahrscheinlichkeitsverteilung
Der zu kleine Mittelwert wird üblicherweise bei Rauschleistungsmessungen
durch den 2,5-dB-Korrekturfaktor korrigiert. Der R&S ESPI bietet daher die
Möglichkeit, auf lineare Mittelung umzuschalten. Dabei werden die Tracewerte
vor der Mittelung delogarithmiert, anschließend gemittelt und zur Darstellung
am Bildschirm wieder logarithmiert. Der Mittelwert wird damit unabhängig von
der Charakteristik des Signals immer richtig angezeigt.
Der Softkey ASCII FILE EXPORT speichert die aktive Messkurve im ASCII-
Format auf Diskette.
IEC-Bus-Befehl
FORM ASC;
MMEM:STOR:TRAC 1,'TRACE.DAT'
Die Datei besteht dabei aus einem Dateikopf, der für die Skalierung wichtige
Parameter enthält, und einem Datenteil, der die Tracedaten enthält.
Die Daten des Dateikopfs bestehen aus drei Spalten, die jeweils durch ';'
getrennt sind:
Parametername; Zahlenwert; Grundeinheit
Der Datenteil beginnt mit dem Schlüsselwort "Trace <n>", wobei <n> die
Nummer der abgespeicherten Messkurve enthält. Danach folgen die
Messdaten in mehreren Spalten, die ebenfalls durch ';' getrennt sind.
Dieses Format kann von Tabellenkalkulationsprogrammen wie z.B. MS-Excel
eingelesen werden. Als Trennzeichen für die Tabellenzellen ist dabei ';'
anzugeben.
Hinweis:
Unterschiedliche Sprachversionen von Auswerteprogrammen
benötigen u.U. eine unterschiedliche Behandlung des Dezimal-
punkts. Daher kann mit dem Softkey DECIM SEP zwischen den
Trennzeichen '.' (Dezimalpunkt) und ',' (Komma) gewählt werden.
2.5 dB
Amplitudenverteilung
(nach Average)
4.104
R&S ESPI
D-3
