Dokumentation der Messergebnisse
Dokumentation der Messergebnisse – Taste HCOPY
Hinweis:
Die Installation zusätzlicher Druckertreiber ist beim Softkey INSTALL PRINTER
beschrieben.

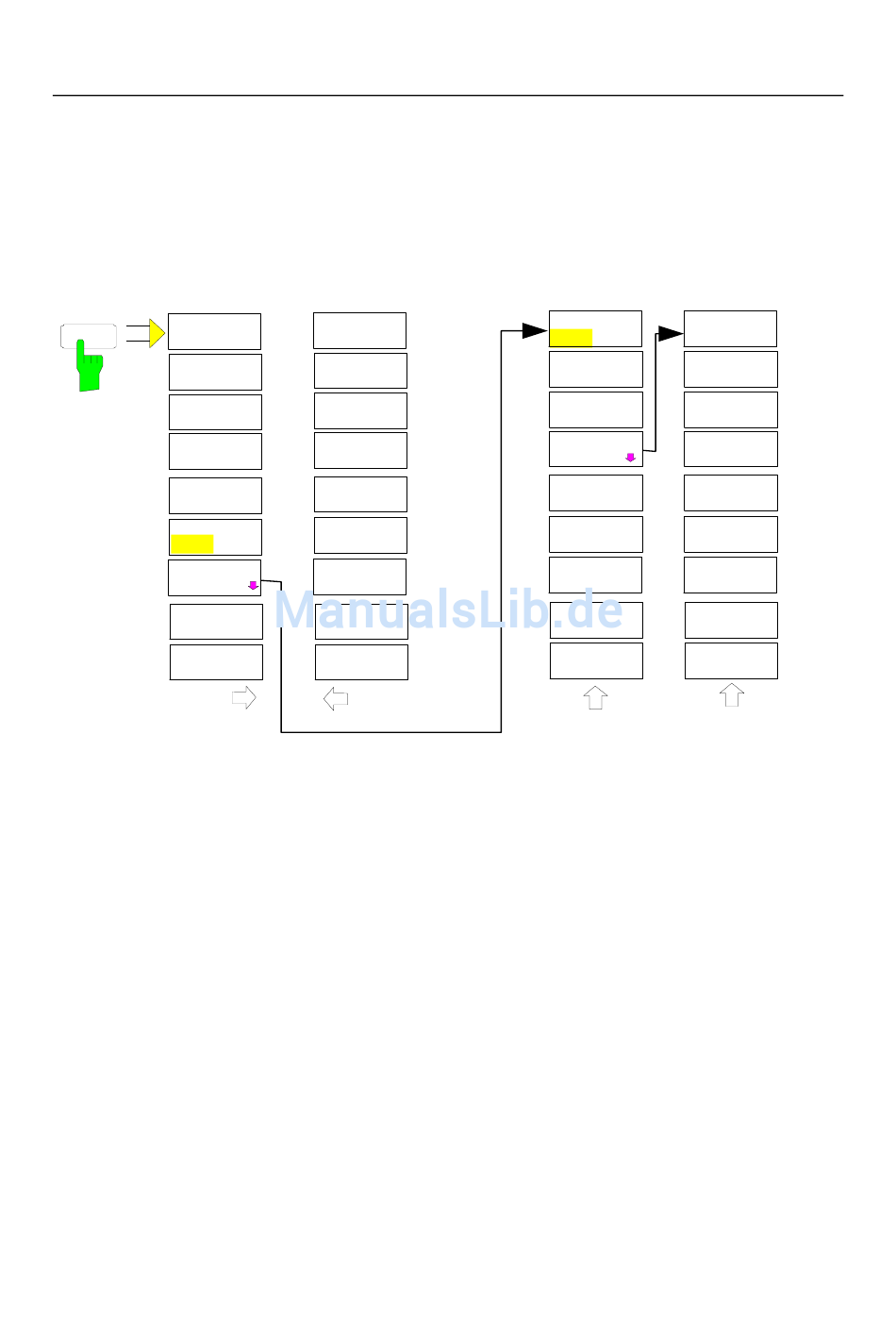

HCOPY Menü
PRINT
HCOPY
SCREEN
PRINT
TRACE
PRINT
TABLE
DEVICE
SETUP
DEVICE
1
COLORS
COMMENT
Die Taste HCOPY öffnet das Menü zum Starten und Konfigurieren des Ausdrucks.
Das Drücken eines der Softkeys PRINT SCREEN, PRINT TRACE oder PRINT TABLE im Menü
HCOPY löst einen Druckvorgang aus. Dem Ausdruck liegen die im Dialog DEVICE SETUP und im
Untermenü COLORS definierten Einstellungen zugrunde. Die auszudruckenden Bildelemente werden in
den Druckerpuffer geschrieben, der im Hintergrund ausgegeben wird. Dadurch ist das Gerät
anschließend sofort wieder bedienbar.
Bei der Auswahl PRINT SCREEN werden alle Diagramme mit Messkurven und Statusanzeigen so
ausgedruckt, wie sie auf dem Bildschirm zu sehen sind. Softkeys, geöffnete Tabellen und
Dateneingabefelder erscheinen nicht auf dem Ausdruck.
Bei der Auswahl PRINT TRACE werden nur die dargestellten Messkurven, bei der Auswahl PRINT
TABLE nur Tabellen, die auf dem Bildschirm sichtbar sind, ausgedruckt.
Die Auswahl und Konfiguration der Ausgabeschnittstelle erfolgt über die Softkeys DEVICE 1 und 2.
Durch die Auswahl von PRINT TO FILE im Dialog DEVICE SETUP wird die Druckausgabe in eine Datei
umgelenkt. Nach dem Start des Ausdrucks mit einem der Softkeys PRINT... erfolgt die Abfrage nach
dem Namen der Datei, auf den die Ausgabe umgelenkt werden soll.
Das Untermenü COLORS erlaubt die Umschaltung zwischen schwarz/weißen und farbigen Ausdrucken
(Default), sofern diese vom angeschlossenen Drucker ausgegeben werden können. Außerdem kann
hier die Farbeinstellung gewählt werden.
• SCREEN
• OPTIMIZED (default)
1164.6459.11
INSTALL
PRINTER
2
Ausgabe in Bildschirmfarben
Statt der hellen Farben für Messkurven und Marker werden dunkle Farben
verwendet: Trace 1 blau, Trace 2 schwarz, Trace 3 grün, Marker türkis.
COLOR
ON
SCREEN
COLORS
OPTIMIZED
COLORS
USER
DEFINED
4.248
R&S ESPI
SELECT
OFF
OBJECT
BRIGHTNESS
TINT
SATURATION
PREDEFINED
COLORS
SET TO
DEFAULT
D-3
