Eingang für externe Modulation des Mitlaufgenerators (TG I / AM IN;
TG Q / FM IN) (Option R&S FSP-B9)
Die Buchsen TG I /AM IN und TG Q /FM IN dienen zur Modulation des Mitlaufgenerators (Tracking
Generator, Option R&S FSP-B9) durch ein externes Signal.
Der Eingangsspannungsbereich beträgt ±0,5 V, die Eingangsimpedanz beträgt 50 Ohm.

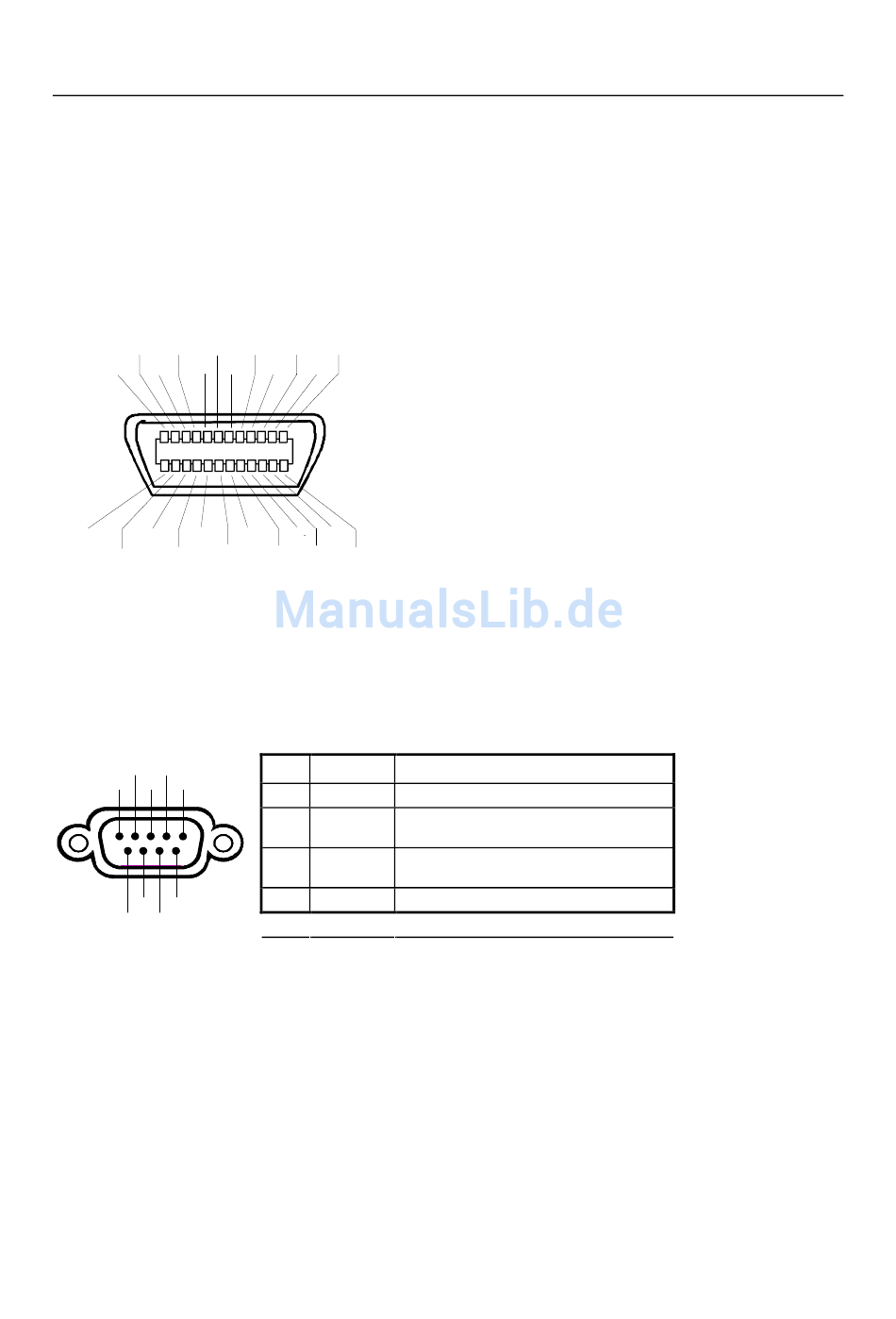

IEC 2 - Schnittstelle (Option B10)

ATN
IFC
NRFD
SHIELD
SRQ
NDAC
12
24
LOGIC GND
GND(10) GND(8)
GND(11)
GND(9)
GND(7)
Bild 8-11
Pinbelegung der IEC 2-Schnittstelle

AUX CONTROL - Schnittstelle (Option B10)

Die Option B10 dient zur Ansteuerung eines externen Genetrators. Die Spannungspegel sind TTL-Pegel
(Low < 0,4 V, High > 2 V).
Blank
n.c.
n.c.
Trigger
n.c.
1
2
3
4
5
6
7
8
9
GND
GND
GND
GND
Bild 8-12
Belegung der Buchse AUX CONTROL

LAN-Schnittstelle

Die optionale LAN-Schnittstelle ermöglicht die Verbindung zu lokalen Netzwerken. Die Belegung des
RJ45-Steckers unterstützt doppelt gepaarte Category 5 UTP/STP-Kabel in Sternkonfiguration. (UTP
steht für"Unshielded Twisted-Pair", STP steht für "Shielded Twisted-Pair").
1164.6459.11
EOI
DIO3
DIO1
DAV
DIO4
DIO2
1
13
GND(6)
DIO8 DIO6
REN
DIO7 DIO5
Pin
Signal
1
n.c.
2
BLANK
3
TRIGGER
6...9
GND
Bedeutung
not connected
Rückmeldung vom Signalgenerator über
abgeschlossene Einstellung der Frequenz
Trigger-Signal zur Fortschaltung auf den
nächsten Frequenzpunkt
Masse
8.13
Geräteschnittstellen
D-2
