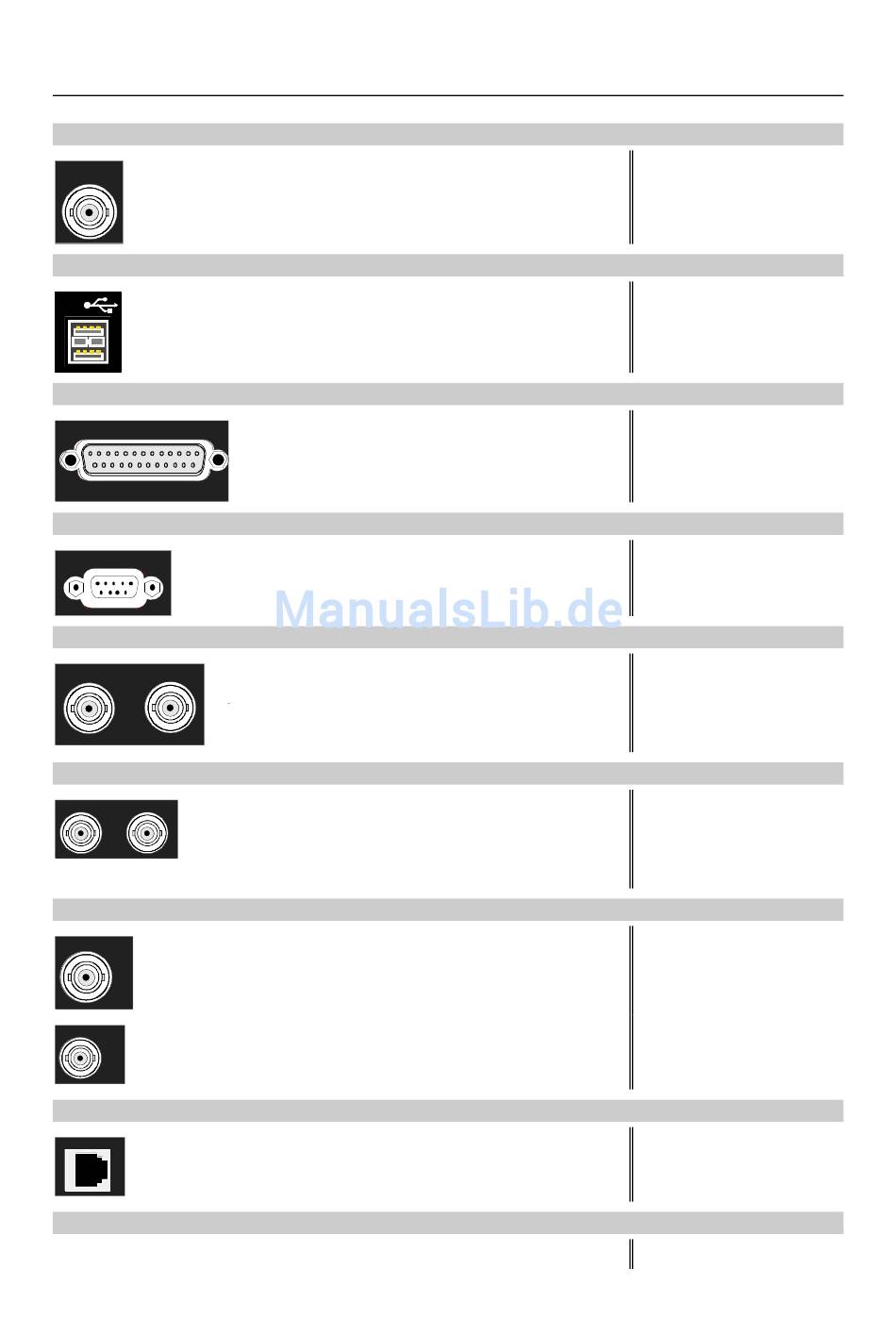

R&S ESPI
24 EXT TRIG / GATE IN
EXT TRIG /
GATE IN
25
USB
USB
26
USER PORT
USER PORT
27
AUX CONTROL
AUX CONTROL
28
REF IN / REF OUT
REF IN
REF OUT
29
TG IN / TG OUT
TG I IN
TG Q IN
30 20.4 MHZ OUT / CCVS IN/OUT
20.4 - MHz OUT
CCVS IN/OUT
31 LAN
LAN
32
1164.6459.11
Eingangsbuchse für einen externen Trigger oder
ein externes Gatesignal
USB-Schnittstelle
Schnittstelle zur Steuerung von Netznach-
bildungen
Anschluss zur Steuerung eines externen
Generators (nur mit Option FSP-B10)
REF IN
Eingang für externe Referenz
(10 MHz)
REF OUT Ausgang für interne Referenz
(10 MHz)
TG I IN
Eingang für externe Modulation des
Mitlaufgenerators (Option FSP-B9)
TG Q IN Eingang für externe Modulation des
Mitlaufgenerators (Option FSP-B9)
Ausgangsbuchse für das ZF-Signal 20,4 MHz
(ersetzt durch CCVS IN OUT bei Option FSP-B6)
Umschaltbarer FBAS-Ein- bzw. Ausgang
(nur mit eingebauter Option FSP-B6)
LAN Schnittstelle (Option FSP-B16)
Abdeckplatte zum Nachrüsten einer Option
1.11
Rückansicht
s. Kap. 8
s. Kap. 8
s. Kap. 8
s. Kap. 4
s. Kap. 4
s. Kap. 4 und 8
s. Kap. 4
D-3
