R&S ESPI

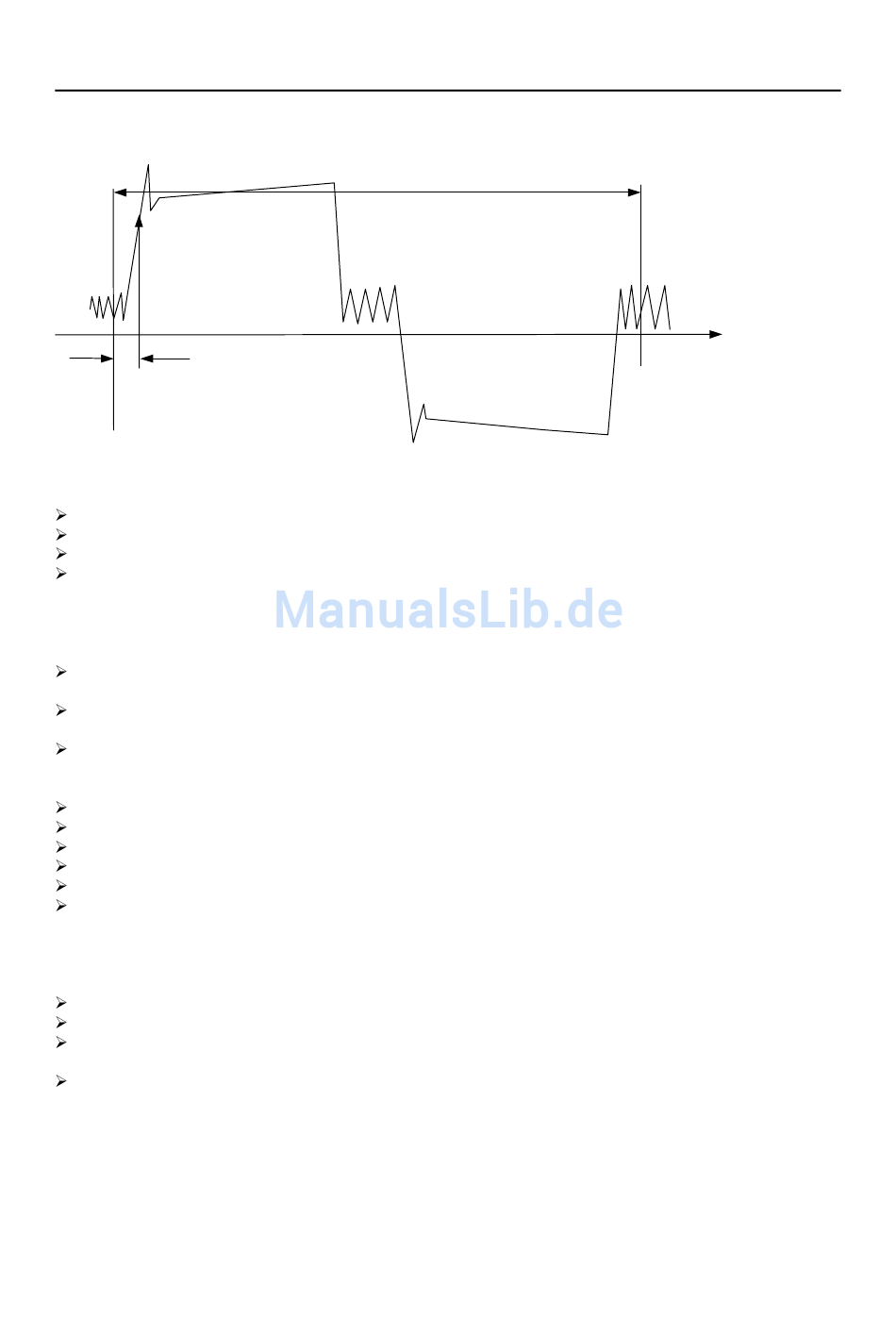

Frequenz über der Zeit:
Trigger
Signal
Offset
Samples
Die gewünschten Messergebnisse sind:
FM Offset
FM Hub (Maximum und Minimum) für ein ausschließlich mit Einsen moduliertes Signal
FM Hub (maximum and minimum) für ein ausschließlich mit Nullen moduliertes Signal
AM Modulationsgrad für die positive und negative Signalflanke.
Diese Messergebnisse können durch Berechnung auf einem externen Steuerrechner aus dem
Frequenz- oder Amplitudenverlauf über der Zeit ermittelt werden. Der FSP liefert zu diesem Zweck
folgende Messdaten:
Demoduliertes FM-Signal (aktuelle Werte, wahlweise auch gemittelt, oder mit Maxhold oder Minhold
beaufschlagt)
Demoduliertes AM-Signal
Minhold beaufschlagt)
FM Offset (aktuelle Werte, wahlweise auch gemittelt)
Folgende Einstellungen sind dafür am FSP nötig:
Gleichzeitig durchzuführende Arten der Demodulation (AM/FM)
Messrate
Aufzeichnungslänge
Triggerquelle (Free Run/Extern)
Pretrigger Samples
Anzahl der Messungen, die für Mittelwert/Maxhold/Minhold verwendet werden
Zusätzlich müssen für jede Demodulationsart die benötigten Messergebnisse konfiguriert werden. Der
FSP kann gleichzeitig zwei Demodulationsarten mit maximal 3 unterschiedlichen Ergebnistypen
gleichzeitig ermitteln. Für die Ergebnistypen ist folgende Auswahl möglich:
WRITe
Die aktuellen Messergebnisse werden ermittelt
AVERage Die Messergebnisse werden über eine vorgegebene Anzahl von Messungen gemittelt
MAXHold Das Maximum der Messergebnisse wird über eine vorgegebene Anzahl von
Messungen ermittelt
MINHold
Das Minimum der Messergebnisse wird über eine vorgegebene Anzahl von Messungen
ermittelt
In der Praxis werden die nachfolgend definierten Befehle wie folgt eingesetzt:
Zunächst wird das Gerät eingestellt. Anschließend wird eine Messung gestartet und die Ergebnisliste
nach der Synchronisierung auf das Ende der Messung eingelesen. Mit dieser Methode kann der
Steuerrechner andere Aufgaben übernehmen, während der FSP die Messung durchführt.
Hinweis:
Die analoge Demodulation ist nur für Screen A verfügbar. Daher ist die Angabe
"SENSe2..." für die Befehle des SENSe:ADEMod-Subsystems nicht zulässig.
1164.6459.11
Record Length
(aktuelle Werte, wahlweise auch gemittelt, oder mit Maxhold oder
6.139
SENSe:ADEMod - Subsystem
t
D-2
