Konfiguration – Externe Generatorsteuerung
Frequenzumsetzende Messungen
Der externe Generator besitzt die Fähigkeit, für frequenzumsetzende Messungen (z.B. an Konvertern)
zwischen der Ausgangsfrequenz des Generators und der Empfangsfrequenz des Analysators einen
konstanten Frequenzoffset
Analysatorfrequenz einzustellen.

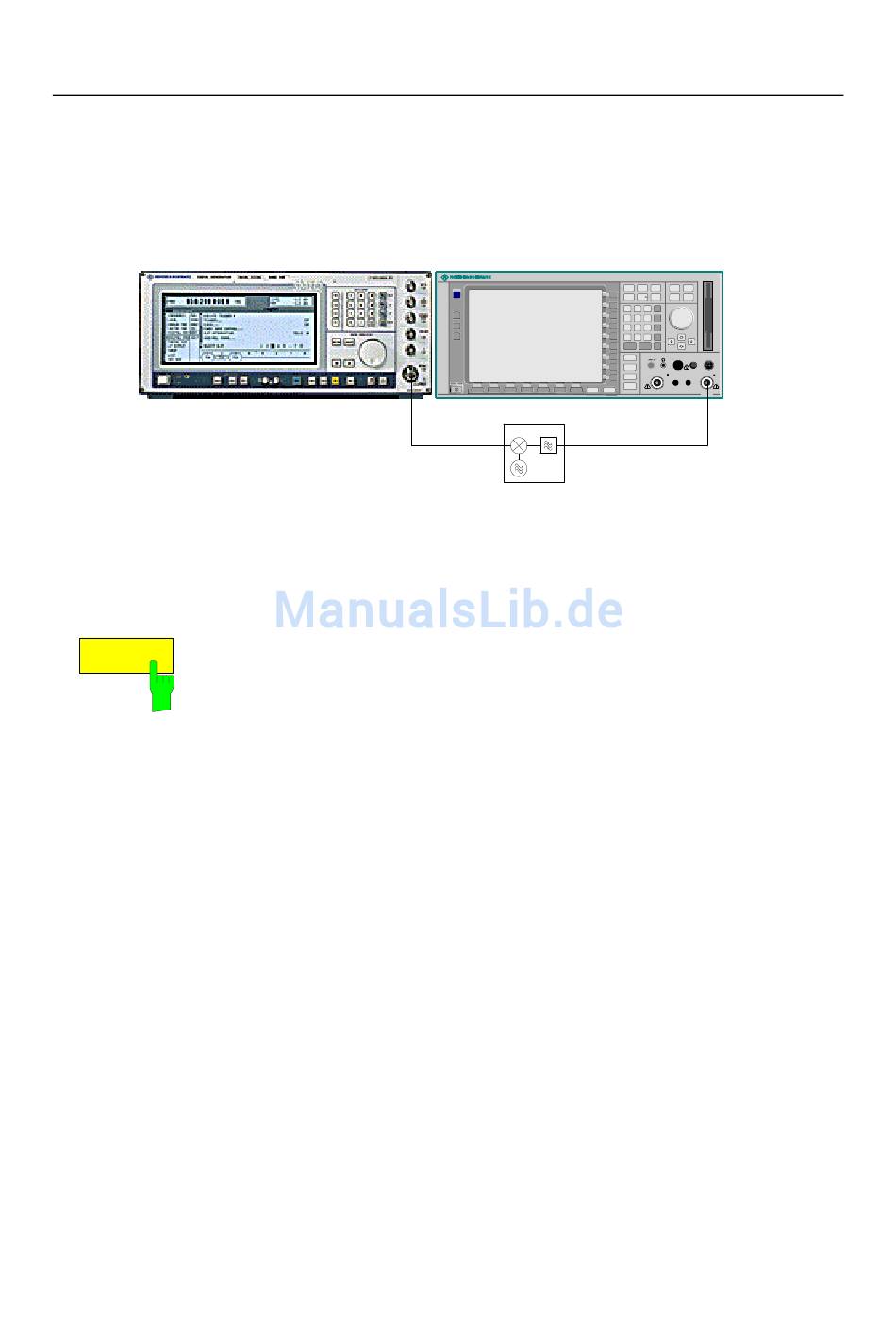

Bild 4-40
Anordnung für frequenzumsetzende Messungen
NETWORK Menü
FREQUENCY
OFFSET
1164.4556.11
einzustellen und zusätzlich die Generatorfrequenz als ein Vielfaches der
GEN
OUTPUT
Der Softkey FREQUENCY OFFSET aktiviert die Eingabe des Frequenz-
versatzes zwischen dem Ausgangssignal des Generators und der
Eingangsfrequenz des Analysators. Der zulässige Einstellbereich hängt
dabei vom Frequenzbereich des ausgewählten Generators ab.
Die Grundeinstellung ist 0 Hz; Offsets <> 0 Hz werden durch das
Enchancement-Label FRQ gekennzeichnet.
Bei Eingabe eines positiven Frequenzoffset erzeugt der Generator ein
Ausgangssignal oberhalb der Empfangsfrequenz des Analysators, bei
negativem Frequenzoffset ein Signal unterhalb der Empfangsfrequenz des
Analysators. Die Ausgangsfrequenz des Generators errechnet sich nach
folgendem Zusammenhang:
Generatorfrequenz = Empfangsfrequenz + Frequenzoffset.
IEC-Bus-Befehl
.
.
.
TEST RECEIVER
9kHz . . . 3GHz
ESPI
PRESET
CAL
SETUP
HCOPY
PREV
DUT
SOUR:EXT:FREQ:OFFS 1GHZ
4.292
R&S ESPI
1142.8007.03
FREQ
AMPT
SPAN
BW
SWEEP
MKR
MKR
MKR
MEAS
TRIG
FCTN
GHz
7
8
9
s
-dBm
V
MHz
m
4
5
6
s
dBm
mV
kHz
6
1
2
3
s 6
dB
V
n
Hz
0
-
.
s
dB. .
n V
ESC
ENTER
BACK
CANCEL
AF OUTPUT
PROBEPOWER
KEYBOARD
TRACE
LINES
GEN OUTPUT 50
EXT MIXER
RF INPUT
50
DISP
FILE
NEXT
MA
MAX 0V DC
+30 dBm / 50V DC
X
MADE IN GERMANY
RF
INPUT
D-3
