R&S ESPI
Automatische Nachmessung mit THRESHOLD SCAN
Genauso wie beim Ablauf mit Teilbereichsmaximierung wird das Störspektrum zunächst mit dem
schnellen Prescan voranalysiert. Sobald die Grenzwertlinie überschritten wird, bzw. der gemessene
Pegel einen vorgegebenen Abstand dazu unterschreitet, erfolgt die zeitaufwändige Endmessung. Sie
wird also nur auf einer reduzierten Anzahl wichtiger Frequenzen durchgeführt. Zu diesem Zweck muss
zu jedem Scan-Trace, der berücksichtigt werden soll, eine Grenzwertlinie zugewiesen und mit der
Funktion Limit Check aktiviert werden (Limit Line Menu).
Da die Vormessung für jede Nachmessung sofort unerbrochen wird, erfolgt die Nachmessung sehr
zeitnah zur Vormessung. Das erhöht bei driftenden und schwankenden Störern die Wahrscheinlichkeit,
dass das betreffende Signal bei der Nachmessung zuverlässig erfasst wird.
Mit der zuschaltbaren Funktion Schmalband/Breitband-Unterscheidung übernimmt der Empfänger
selbst die Entscheidung, mit welchem Detektor die Nachmessung durchgeführt wird. Dazu werden
positiver und negativer Spitzenwert der Vormessung verglichen. Überschreitet die Differenz eine durch
den Benutzer einstellbare Schwelle, wird ein Breitbandstörer angenommen und der Quasi-Peak-
Detektor für die Nachmessung verwendet. Unterschreitet die Differenz diese Schwelle, handelt es sich
um einen Schmalbandstörer und die Nachmessung erfolgt mit dem Mittelwertdetektor. (Die positiven
und negativen Spitzenwerte werden bei der Vormessung vom Empfänger automatisch mit ermittelt.)
Der Nachmesswert wird dann in die Peak-Liste aufgenommen und ersetzt dort das Ergebnis der
Vormessung. Der Parameter NO OF PEAKS bestimmt die Anzahl der Werte, die höchstens in die Liste
aufgenommen werden. Ist diese Anzahl erreicht, wird der Prescan zwar fortgesetzt, es werden aber
keine Nachmessungen mehr durchgeführt.

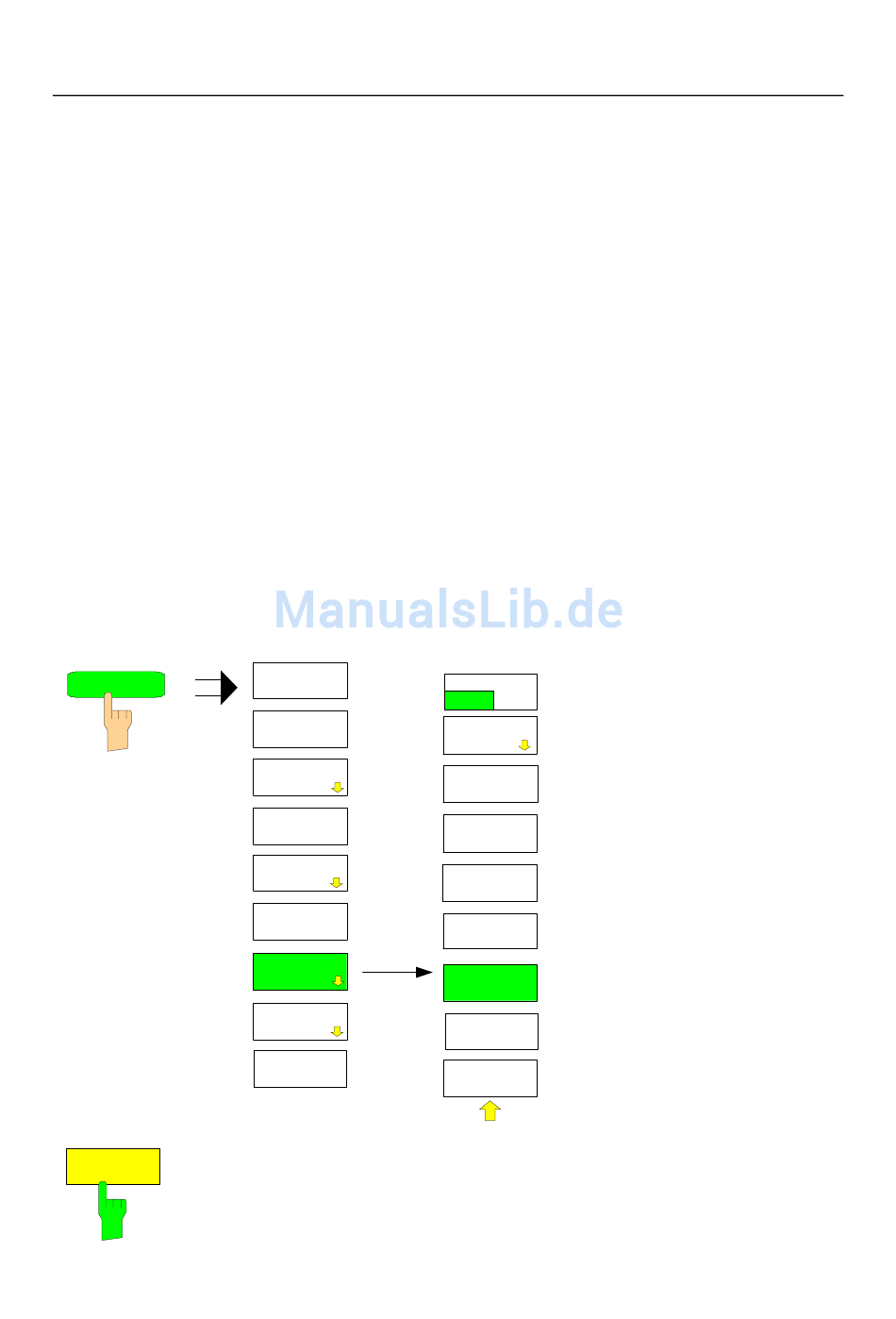

RECEIVER
THRESHOLD
ON
OFF
1164.6459.11
RECEIVER
FREQUENCY
DETECTOR
MEAS TIME
DEMOD
THRESHOLD
SCAN
FINAL
MEAS
RUN
SCAN
Der Softkey THRESHOLD ON OFF aktiviert oder deaktiviert die
Messfunktion Threshold Scan. Beim Betreten dieses Menus über den
Softkey THRESHOLD SCAN im übergeordneten Receiver-Menu wird die
Funktion ebenfalls aktiviert.
Empfänger – Messfunktionen
THRESHOLD
ON
OFF
EDIT PEAK
LIST
NO OF
PEAKS
NB/BB
DISCR
MARGIN
FINAL
MEAS TIME
AUTOMATIC
FINAL
INTER
ACTIVE
RUN
SCAN
4.33
D-3
