R&S ESPI
Der Bildschirm
3 Manuelle Bedienung
Das Kapitel 3 bietet eine Übersicht über das grundlegende Bedienkonzept des R&S ESPI bei manueller
Bedienung. Hierzu gehört eine Beschreibung der Bildschirmanzeigen, der Menübedienung und der
Einstellung von Parametern. Eine Übersicht der Menüs befindet sind am Ende dieses Kapitels.
Die Funktionen der Menüs sind in Kapitel 4 ausführlich beschrieben. Eine Kurzeinführung, bei der
Schritt für Schritt durch einfache Messungen geführt wird, findet sich in Kapitel 2. Die Fernbedienung
des Gerätes ist in den Kapitel 5, 6 und 7 beschrieben.
Der R&S ESPI wird menügesteuert über Tasten, Softkeys und Hotkeys bedient. Geräte- und
Messparameter können entweder direkt über Softkeys oder durch Werteeingabe in Eingabefelder bzw.
Tabellen eingestellt werden. Die Hotkeys schalten zwischen den Betriebsarten um und wählen die
Bildschirmdarstellung (SINGLE SCREEN oder SPLIT SCREEN). Bei Bedarf überlagern Anzeigefelder
den Messbildschirm.
Der Bildschirm
Der Bildschirm informiert ständig über die Ergebnisse und Parameter der ausgewählten
Messfunktionen. Die Darstellung der Messergebnisse, die Beschriftung der Softkeys und die Menüart ist
abhängig von der gewählten Messfunktion.
Die Bildschirmfläche gliedert sich in drei Bereiche:

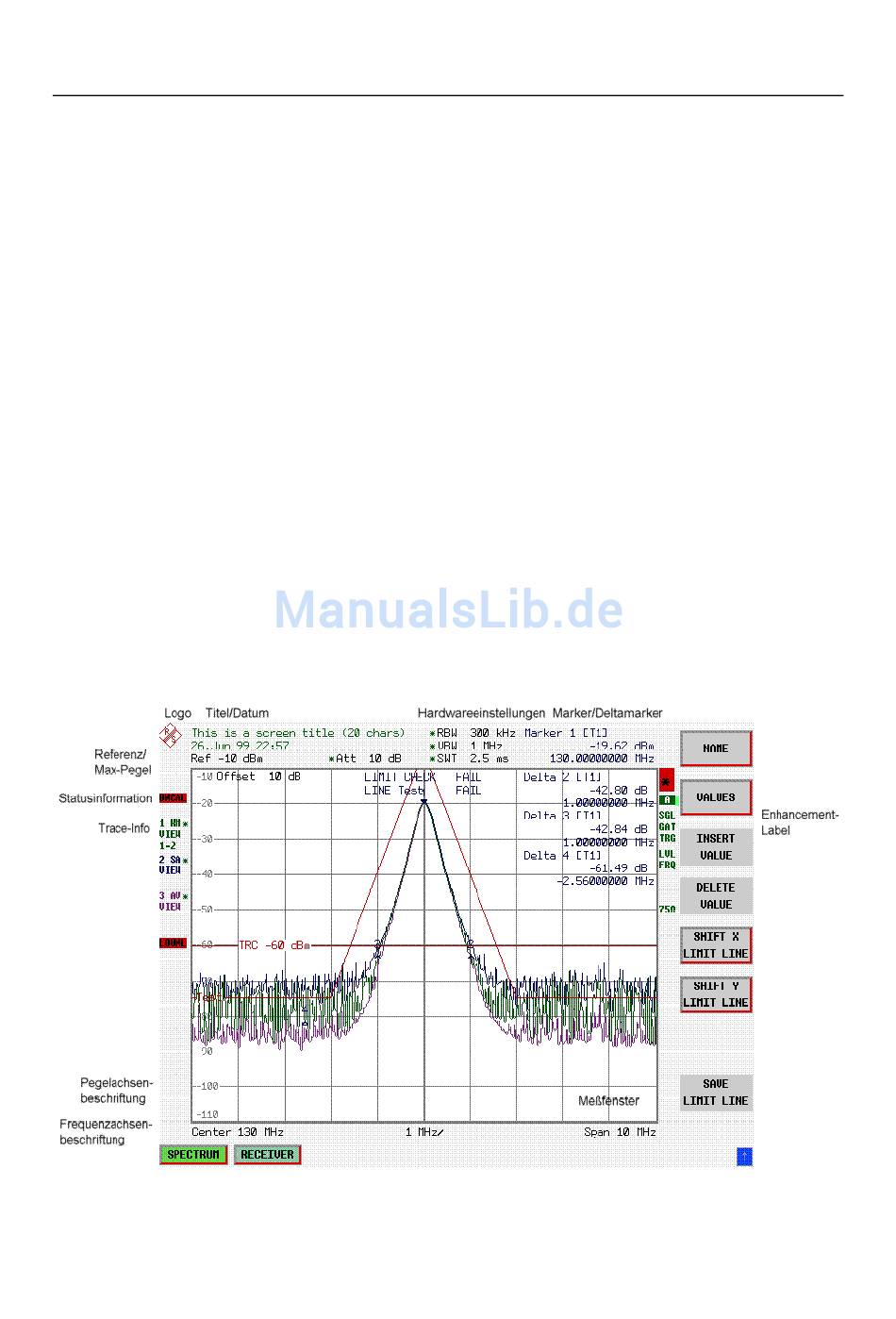

Bild 3-1
Bildschirm-Grundaufteilung
1164.6459.11
3.1
D-2
