R&S ESPI
Auswahl und Einstellung der Messkurven – Taste TRACE
Der R&S ESPI kann drei verschiedene Messkurven (Traces) gleichzeitig in einem Diagramm darstellen.
Eine Messkurve besteht aus 501 Pixeln in horizontaler Richtung (Frequenz- oder Zeitachse). Wenn
mehr Messwerte anfallen als Pixel zur Verfügung stehen, werden mehrere Messwerte zu einem Pixel
zusammengefasst.
Die Auswahl der Messkurven erfolgt mit dem Softkey SELECT TRACE im Menü der Taste TRACE.
Die Messkurven können einzeln für eine Messung eingeschaltet oder nach erfolgter Messung
eingefroren werden. Nicht eingeschaltete Messkurven werden nicht dargestellt.
Für die einzelnen Messkurven ist die Art der Darstellung wählbar. Sie können bei jedem Messdurchlauf
neu geschrieben werden (CLEAR/WRITE-Modus), über mehrere Messdurchläufe gemittelt werden
(AVERAGE-Modus) oder es kann der Maximal- oder Minimalwert aus mehreren Messdurchläufen
dargestellt werden (MAX HOLD bzw. MIN HOLD).
Für die verschiedenen Messkurven sind individuell Detektoren wählbar. Der Autopeak-Detektor stellt den
Maximalwert und den Minimalwert, verbunden durch eine senkrechte Gerade, dar. Der Max Peak-Detektor
und Min Peak-Detektor stellen den Maximalwert bzw. Minimalwert des Pegels innerhalb eines Pixels dar. Der
Sample-Detektor stellt den Augenblickswert des Pegels an einem Pixel dar. Der RMS-Detektor stellt die
Leistung (Effektivwert) des zu jedem Pixel zugehörigen Spektrums dar, der Average-Detektor den Mittelwert.
Auswahl der Messkurven-Funktion
Die Messkurven-Funktionen sind unterteilt in
•
Darstellart der Messkurve (CLEAR/WRITE, VIEW und BLANK)
•
Bewertung der Messkurve als ganzes (AVERAGE, MAX HOLD und MIN HOLD)
•
Bewertung der einzelnen Pixel einer Messkurve (AUTOPEAK, MAX PEAK, MIN PEAK, SAMPLE,
RMS, AVERAGE und QUASIPEAK.)

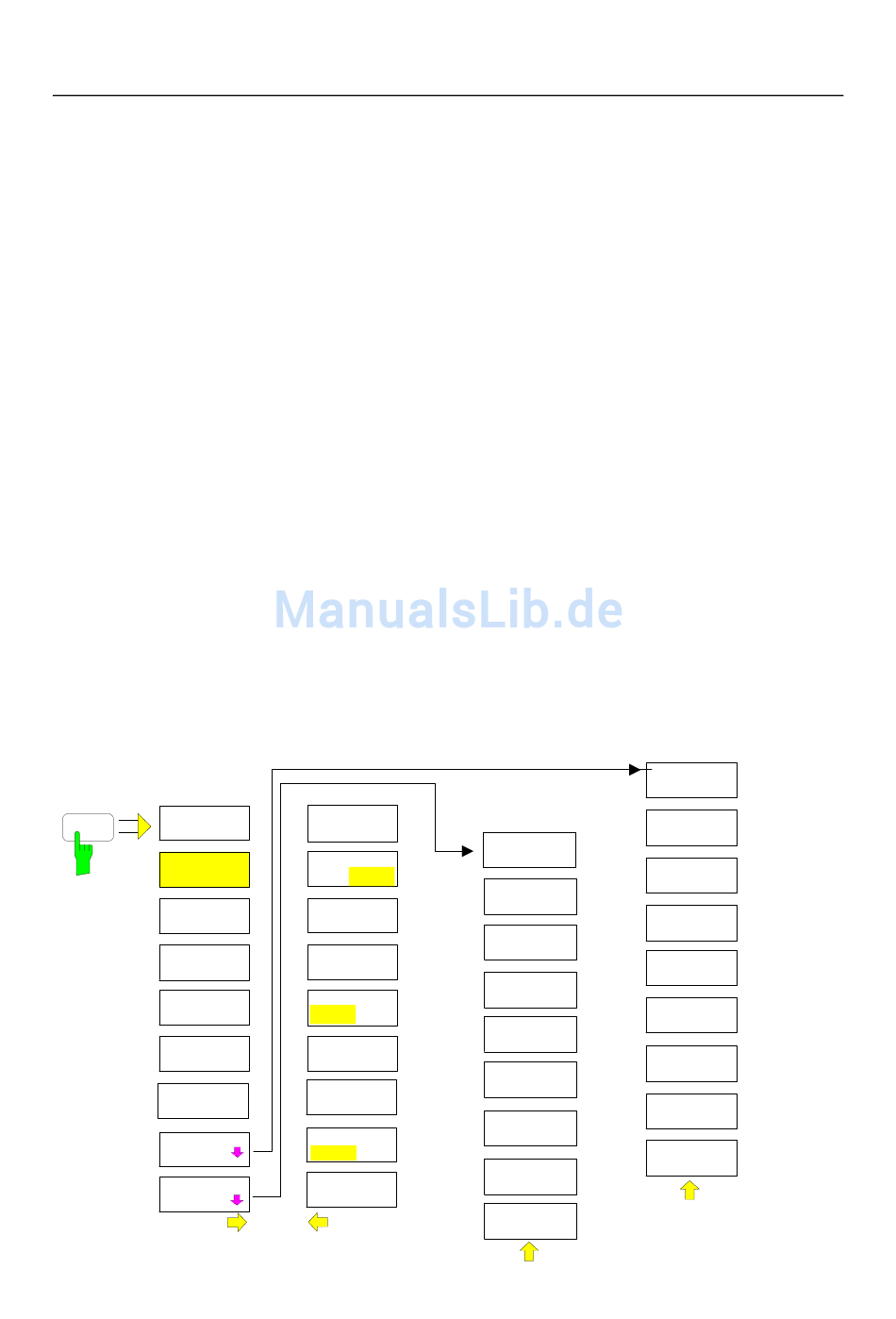

TRACE Menü
SELECT
TRACE
TRACE
CLEAR/
WRITE
MAX HOLD
AVERAGE
VIEW
BLANK
SWEEP
COUNT
DETECTOR
TRACE
MATH
1164.6459.11
MIN HOLD
HOLD CONT
ON
OFF
ANALOG TR
OFF
ON
AVG MODE
LOG
LIN
ASCII FILE
EXPORT
DECIM SEP
.
,
COPY
TRACE
4.99
Analysator - Messkurven
DETECTOR
AUTO PEAK
T1-T2->T1
DETECTOR
MAX PEAK
T1-T3->T1
DETECTOR
MIN PEAK
TRACE
POSITION
DETECTOR
DETECTOR
TRACE MATH
OFF
AUTO
SELECT
DETECTOR
SAMPLE
DETECTOR
RMS
AVERAGE
QPK
D-3
