Rohde & Schwarz ESPI3 Handbuch Seite 305

R&S ESPI

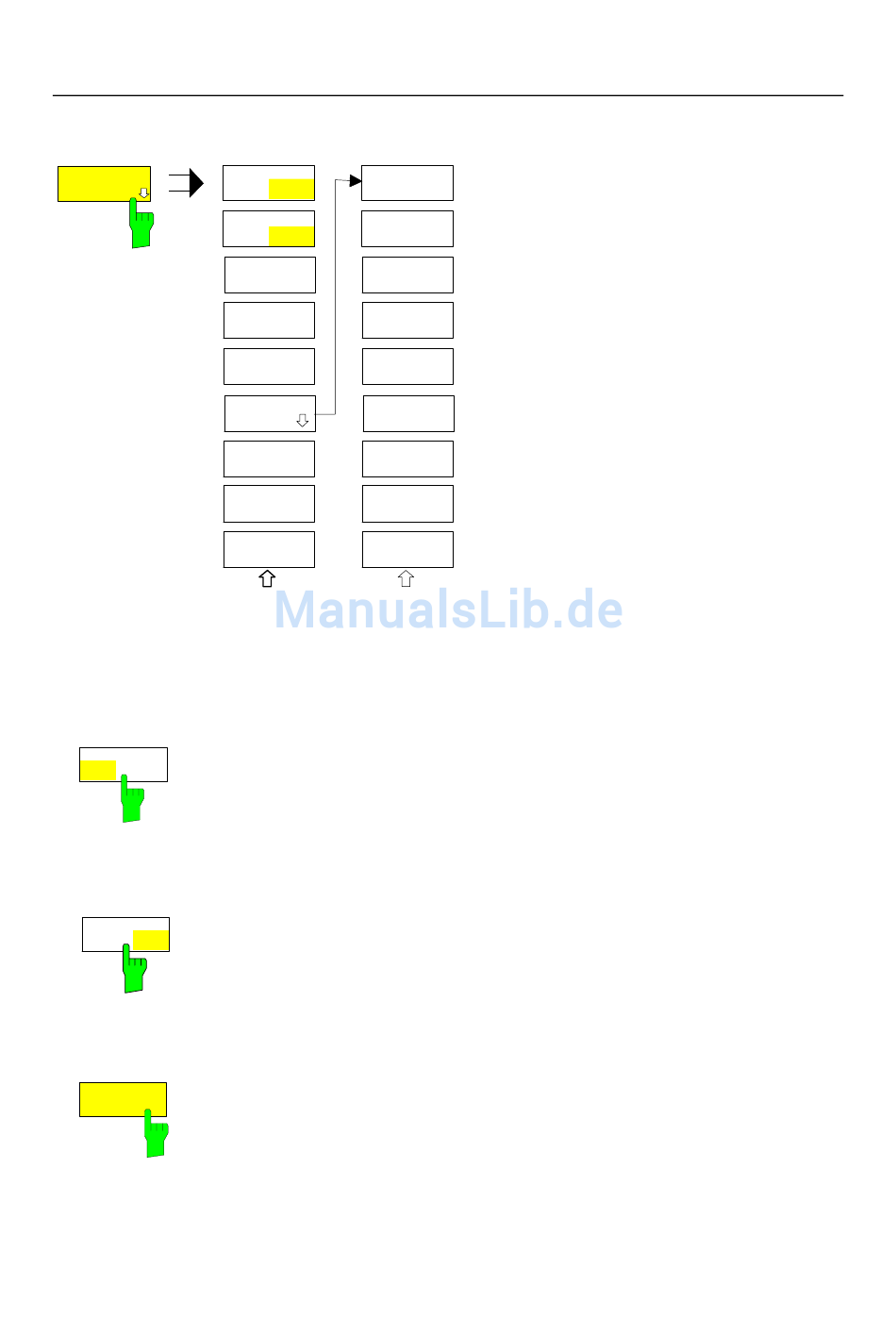

Untermenü MEAS SIGNAL STATISTIC :
SIGNAL
STATISTIC
CCPDF
ON OFF
R&S ESPI misst die Verteilungsparameter des an den HF-Eingang angelegten Signals mit der gewähl-
ten Auflösebandbreite. Um eine Beeinflussung der Spitzenamplituden zu vermeiden, wird die Video-
bandbreite automatisch auf den zehnfachen Wert der Auflösebandbreite eingestellt. Die Videospannung
wird mit einem Sample-Detektor gemessen.
APD
ON OFF
CCDF
ON OFF
PERCENT
MARKER
1164.6459.11
APD
X-AXIS
REF LEVEL
ON OFF
CCDF
X-AXIS
RANGE
ON OFF
SELECT
PERCENT
MARKER
MARKER
Y-AXIS
RES BW
MAX VALUE
Y-AXIS
NO OF
SAMPLES
MIN VALUE
SCALING
ADJUST
ADJUST
SETTINGS SETTINGS
CONT
MEAS
DEFAULT
SINGLE
MEAS SETTINGS
Der Softkey APD ON/OFF schaltet die Amplituden-Wahrscheinlichkeitsver-
teilungsfunktion ein oder aus.
Wird die APD-Funktion eingeschaltet, dann wird die CCDF-Funktion automa-
tisch ausgeschaltet.
IEC-Bus-Befehl:
Der Softkey CCDF ON/OFF schaltet die komplementäre Verteilungsfunktion
ein oder aus.
Wird die CCDF-Funktion eingeschaltet, dann wird die APD-Funktion automa-
tisch ausgeschaltet.
IEC-Bus-Befehl:
Bei aktiver CCDF-Funktion erlaubt der Softkey PERCENT MARKER die Positi-
onierung von Marker 1 durch Eingabe einer gesuchten Wahrscheinlichkeit.
Damit läßt sich auf einfache Weise die Leistung ermitteln, die mit einer vorge-
gebenen Wahrscheinlichkeit überschritten wird.
Ist Marker 1 ausgeschaltet, so wird er automatisch eingeschaltet.
IEC-Bus-Befehl:
Der Softkey SIGNAL STATISTIC öffnet eine
Untermenü für die Messung der Amplituden-
verteilung.
In diesem Untermenü kann entweder die
Messung der Amplitudenwahrscheinlichkeits-
verteilung (APD) oder der komplementären
Verteilung (CCDF) ausgewählt werden. Es ist
jeweils nur die Wahl einer der Amplitudenver-
teilungsfunktionen möglich.
In der Grundeinstellung sind alle Vertei-
lungsmessfunktionen ausgeschaltet.
Bei Einschalten einer Verteilungsmessfunkti-
on wird der R&S ESPI automatisch auf ZERO
SPAN Darstellbereich eingestellt.
CALC:STAT:APD ON
CALC:STAT:CCDF ON
CALC:MARK:Y:PERC 0...100%
4.167
Analysator - MEAS
D-3
