Die Anzeigen, die nur für jeweils ein Messdiagramm gültig sind, erscheinen am Rand des zugehörigen
Diagramms. Anzeigen, die für beide Fenster gelten, werden zwischen den Diagrammen angezeigt.
Das für die Eingabe der Messparameter oder die Markerbedienung gültige Diagramm wird mit dem
Hotkey SCREEN A/B gewählt.
durchgeführt, unabhängig davon, welches im Moment aktiviert ist.
Das Umschalten von Full-Screen- auf Split-Screen-Darstellung erfolgt im Menü DISP.
Softkey-Bereich
Softkeys sind den neun Tasten am rechten Rand des Bildschirms zugeordnet. Der Aufbau des
Softkeybereichs ist unabhängig von der Betriebsart. Er besteht aus folgenden Bildelementen:
Softkey-Menü:
SOFTKEY 1
SOFTKEY 2
SOFTKEY 3
SOFTKEY 4
SOFTKEY 5
SOFTKEY 6
SOFTKEY 7
SOFTKEY 8
SOFTKEY 9

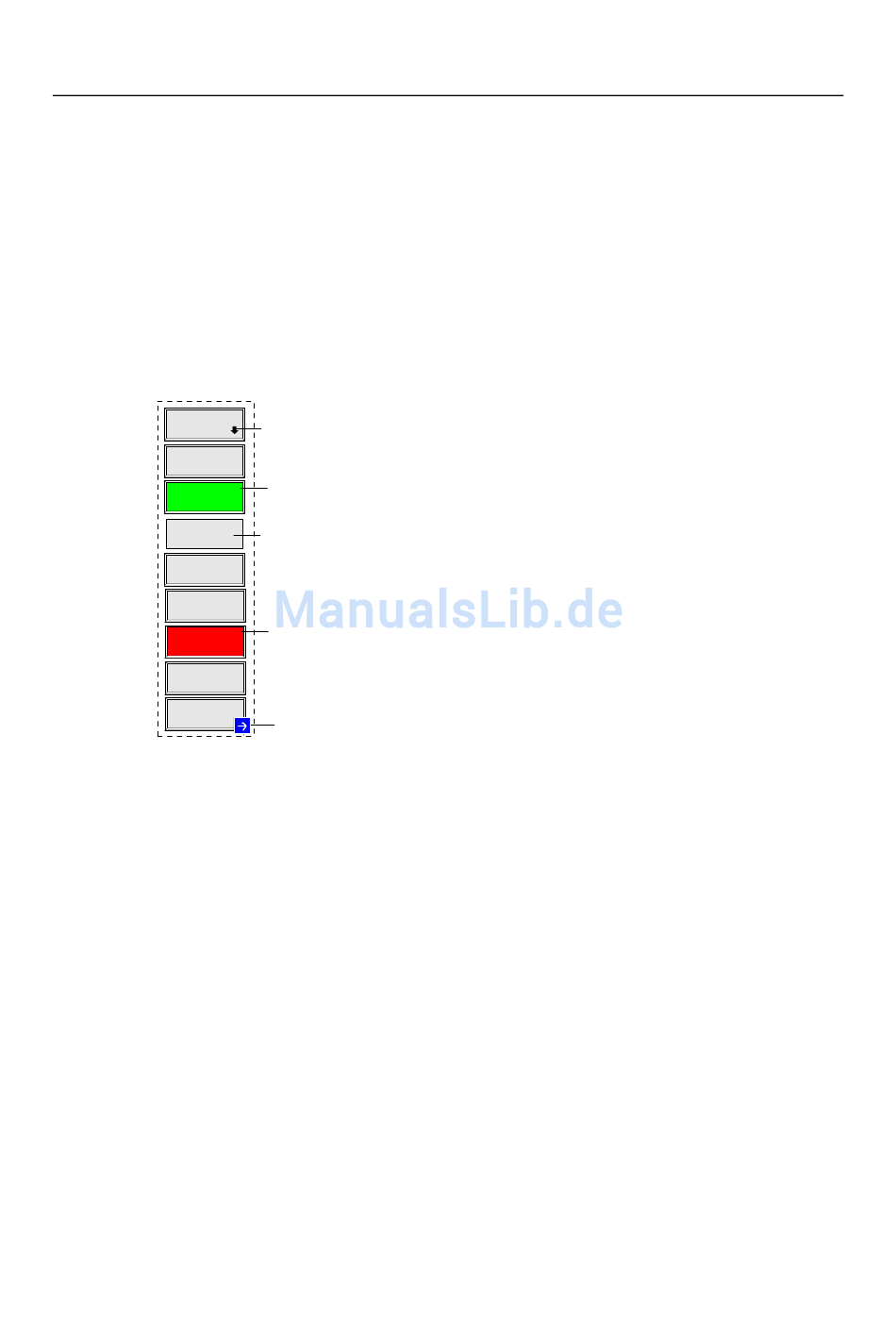

Bild 3-5
Aufbau des Softkeybereichs
Die Softkeys haben je nach Gerätezustand unterschiedliche Funktionen. Daher ist ihre Beschriftung
variabel. Ein Pfeil bei der Softkeybeschriftung zeigt an, dass dieser Softkey in ein Untermenü führt.
Der aktuelle Zustand der Softkeys wird im Beschriftungsfeld durch unterschiedliche Farben angezeigt.
Ab Werk sind die Farben folgendermaßen zugeordnet:
1164.6459.11
Die Messungen werden gleichzeitig in beiden Messdiagrammen
Softkey mit Untermenü (Pfeil)
Eingeschalteter Softkey (grün)
Softkey nicht wählbar (flach)
Eingeschalteter Softkey
mit Dateneingabefeld (rot)
Seitenmenü vorhanden
3.9
Der Bildschirm
D-2
