Externe Modulation - Mitlaufgenerator
Kalibrierung der Reflexionsmessung
Die Funktionsweise der Kalibrierung entspricht im wesentlichen der Transmissionsmessung.
NETWORK-SOURCE CAL Untermenü
CAL REFL
OPEN
CAL REFL
SHORT
1164.6459.11

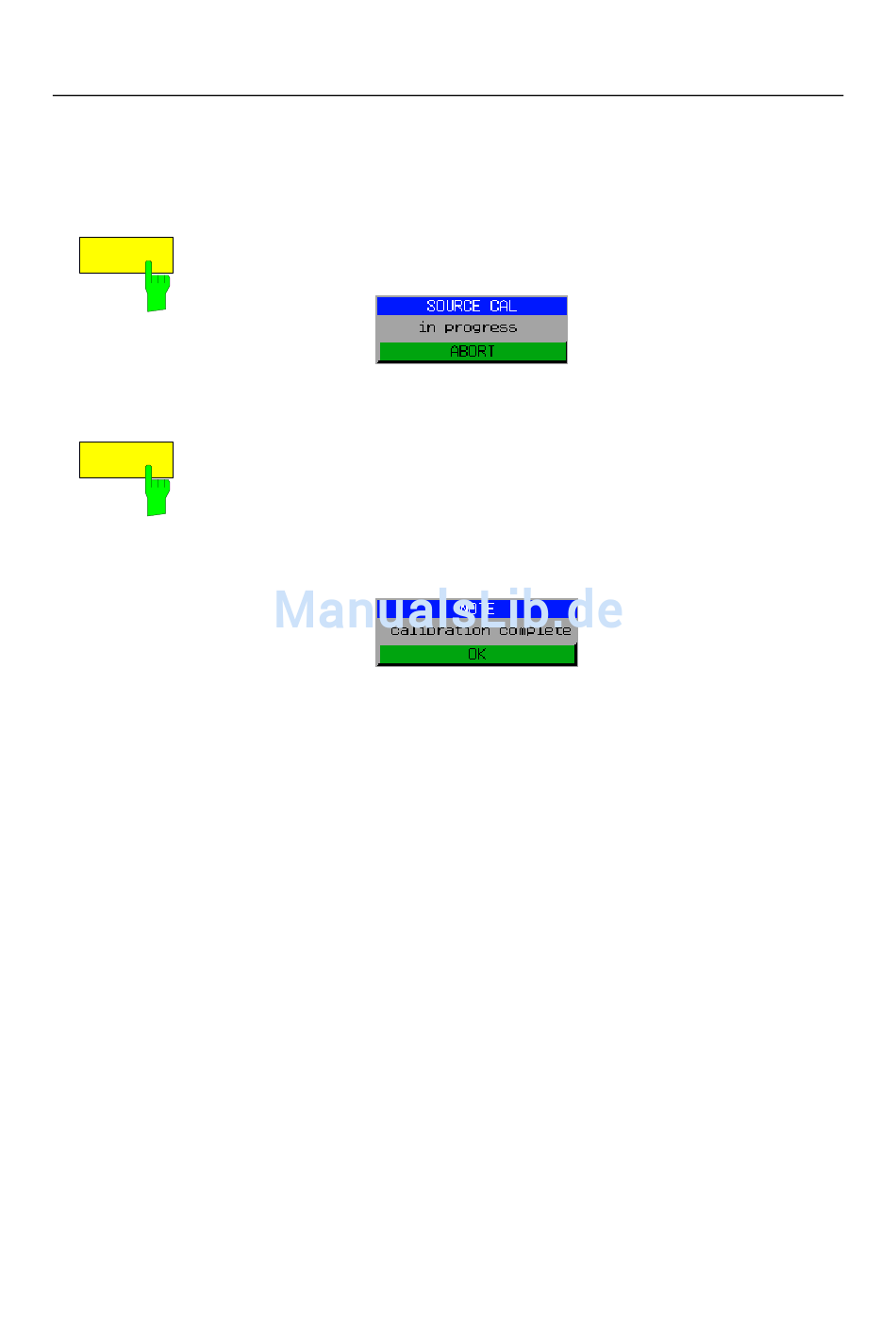

Der Softkey CAL REFL OPEN startet die Kalibriermessung für den Leer-
lauf. Während der Aufnahme der Messwerte erscheint folgender Hinweis:
IEC-Bus-Befehl
Der Softkey CAL REFL SHORT startet die Kalibriermessung für den
Kurzschluss.
Werden beide Kalibriermessungen (Leerlauf, Kurzschluss) durchgeführt,
dann wird die Kalibrierkurve durch Mittelung der beiden Messungen gebil-
det und im Speicher abgelegt. Die Reihenfolge der Messungen ist frei wählbar.
Der Abschluss der Kalibrierung wird durch
angezeigt. Die Anzeige wird nach ca. 3 sec. wieder gelöscht.
IEC-Bus-Befehl
CORR:METH REFL
CORR:COLL OPEN
CORR:METH REFL
CORR:COLL THR
