R&S ESPI

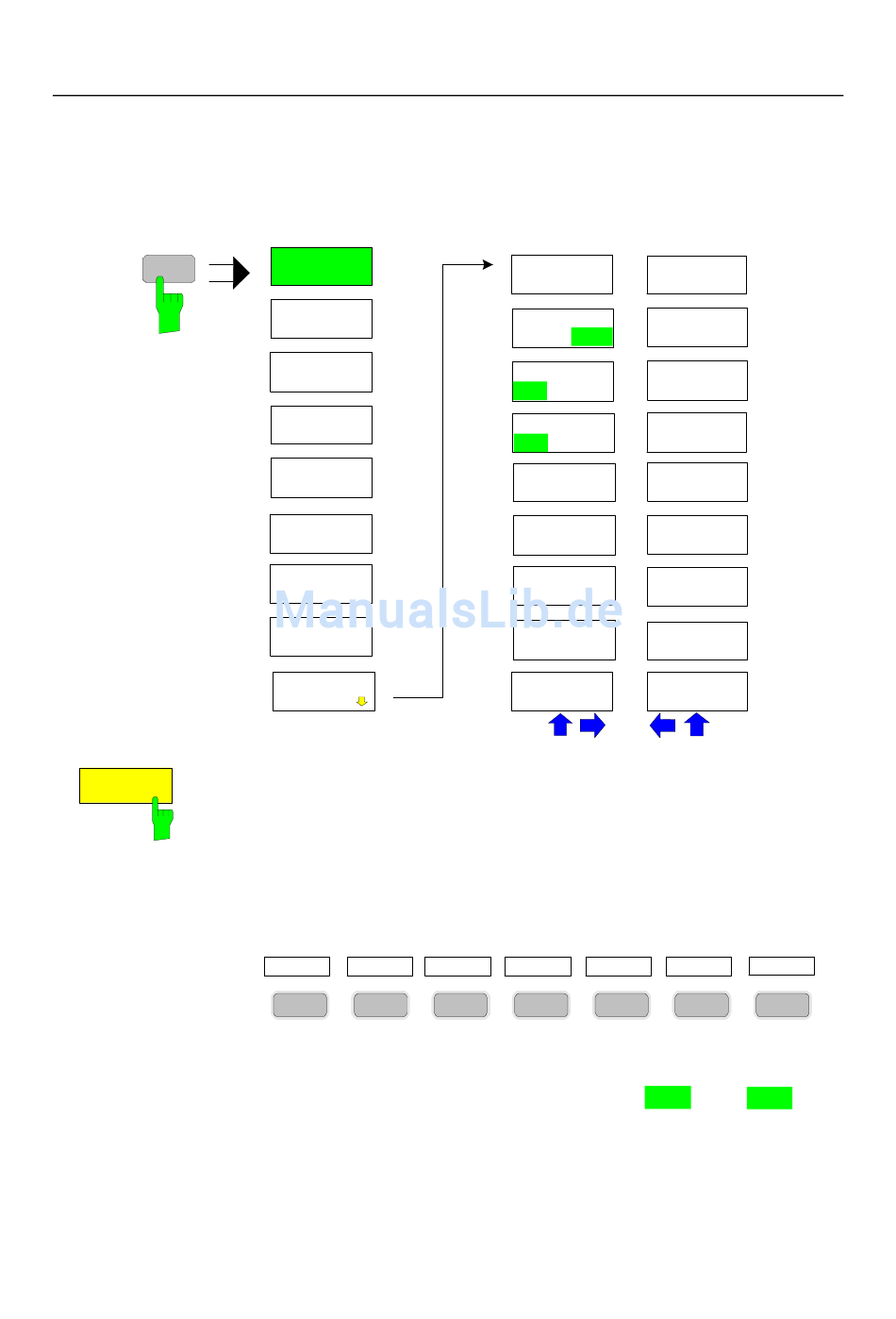

Die Taste DISPL ruft das Menü zum Konfigurieren der Bildschirmanzeige und zur Auswahl des aktiven
Diagramms bei SPLIT-SCREEN-Darstellung auf.
Die Grundeinstellung des R&S ESPI beim Umschalten auf die Betriebsart Receiver ist:
Split Screen
Screen A:
Screen B:
DISP
nur Betriebsart
Analyzer
nur Betriebsart
Analyzer
nur Betriebsart
Analyzer
FULL
SCREEN
1164.6459.11
Receiver Bargraph
Receiver Scan Chart
FULL
SCREEN
SPLIT
SCREEN
REF LEVEL
COUPLED
CENTER B
= MARKER A
CENTER A
= MARKER B
CONFIG
DISPLAY
Der Softkey FULL SCREEN schaltet die Darstellung mit einem Diagramm
ein. Dies entspricht der Grundeinstellung des R&S ESPI in der Betriebsart
Analyzer.
In der Betriebsart Analyzer kann durch die Auswahl des aktiven Messfensters
(Screen A bzw. Screen B) zwischen zwei unterschiedlichen Geräteeinstellun-
gen hin- und hergeschaltet werden.
Die Umschaltung zwischen SCREEN A und SCREEN B erfolgt dabei über die
betreffende Taste in der HOTKEY-Leiste:
SPECTRUM
RECEIVER
Zu beachten ist, dass Messungen in der Betriebsart FULL SCREEN nur im
sichtbaren (aktiven) Messfenster durchgeführt werden.
Das aktive Messfenster wird durch die Anzeige
neben dem Diagramm gekennzeichnet.
IEC-Bus-Befehl:
SCREEN
TITLE
TIME+DATE
ON
OFF
LOGO
ON
OFF
ANNOTATION
ON
OFF
DATA ENTRY
OPAQUE
DEFAULT
COLORS 1
DEFAULT
COLORS 2
DISPLAY
PWR SAVE
DISP:FORM SING
DISP:WIND<1|2>:SEL
4.191
Display
SELECT
OBJECT
BRIGHTNESS
TINT
SATURATION
PREDEFINED
COLORS
SCREEN B
A
B
bzw.
rechts
D-3
