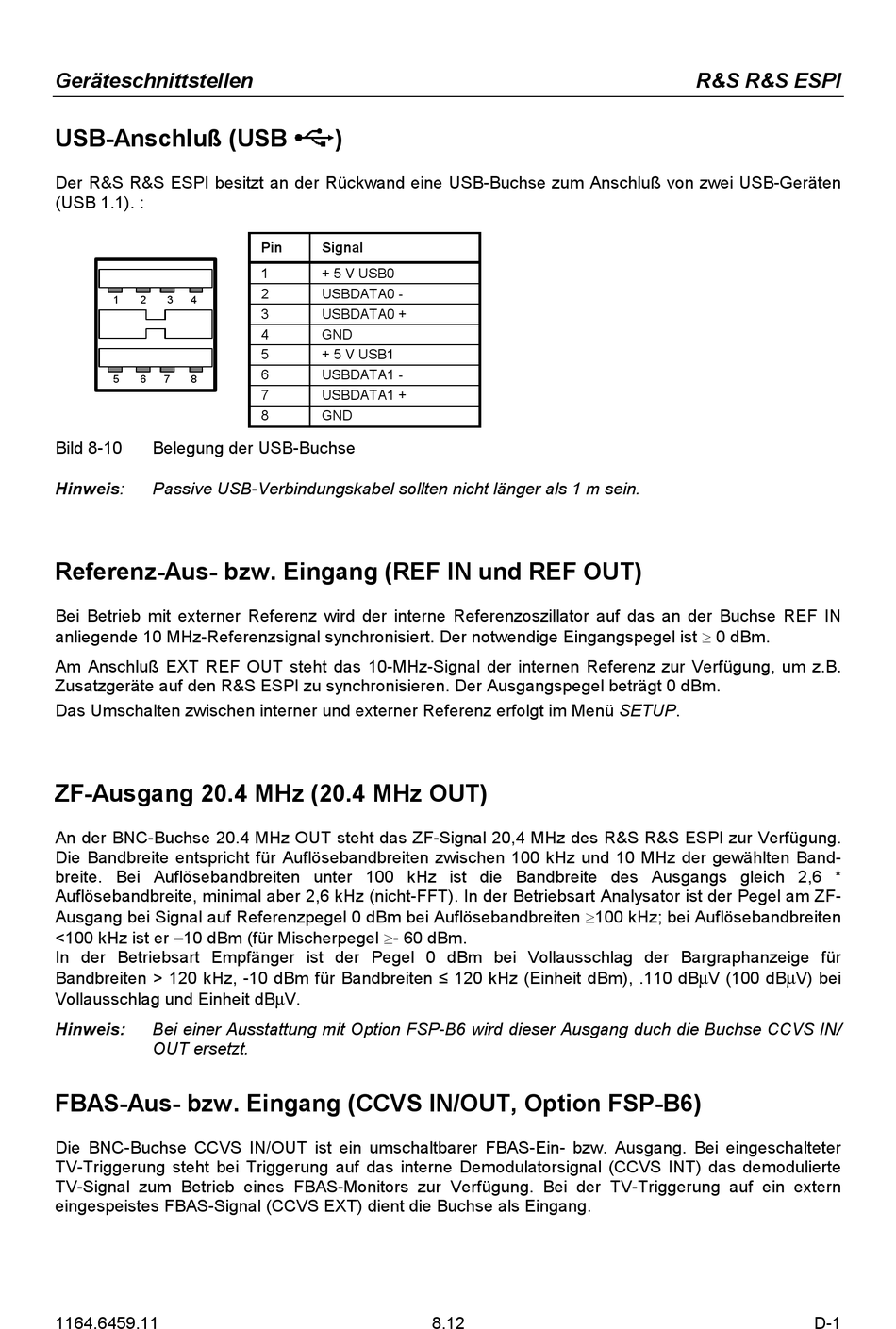

Geräteschnittstellen
USB-Anschluß (USB
Der R&S R&S ESPI besitzt an der Rückwand eine USB-Buchse zum Anschluß von zwei USB-Geräten
(USB 1.1). :
1
2
3
4
5
6
7
8
Bild 8-10
Belegung der USB-Buchse
Hinweis:
Passive USB-Verbindungskabel sollten nicht länger als 1 m sein.
Referenz-Aus- bzw. Eingang (REF IN und REF OUT)
Bei Betrieb mit externer Referenz wird der interne Referenzoszillator auf das an der Buchse REF IN
anliegende 10 MHz-Referenzsignal synchronisiert. Der notwendige Eingangspegel ist
Am Anschluß EXT REF OUT steht das 10-MHz-Signal der internen Referenz zur Verfügung, um z.B.
Zusatzgeräte auf den R&S ESPI zu synchronisieren. Der Ausgangspegel beträgt 0 dBm.
Das Umschalten zwischen interner und externer Referenz erfolgt im Menü SETUP.
ZF-Ausgang 20.4 MHz (20.4 MHz OUT)
An der BNC-Buchse 20.4 MHz OUT steht das ZF-Signal 20,4 MHz des R&S R&S ESPI zur Verfügung.
Die Bandbreite entspricht für Auflösebandbreiten zwischen 100 kHz und 10 MHz der gewählten Band-
breite. Bei Auflösebandbreiten unter 100 kHz ist die Bandbreite des Ausgangs gleich 2,6 *
Auflösebandbreite, minimal aber 2,6 kHz (nicht-FFT). In der Betriebsart Analysator ist der Pegel am ZF-
Ausgang bei Signal auf Referenzpegel 0 dBm bei Auflösebandbreiten 100 kHz; bei Auflösebandbreiten
<100 kHz ist er –10 dBm (für Mischerpegel - 60 dBm.
In der Betriebsart Empfänger ist der Pegel 0 dBm bei Vollausschlag der Bargraphanzeige für
Bandbreiten > 120 kHz, -10 dBm für Bandbreiten [ 120 kHz (Einheit dBm), .110 dBµV (100 dBµV) bei
Vollausschlag und Einheit dBµV.
Hinweis:
Bei einer Ausstattung mit Option FSP-B6 wird dieser Ausgang duch die Buchse CCVS IN/
OUT ersetzt.
FBAS-Aus- bzw. Eingang (CCVS IN/OUT, Option FSP-B6)
Die BNC-Buchse CCVS IN/OUT ist ein umschaltbarer FBAS-Ein- bzw. Ausgang. Bei eingeschalteter
TV-Triggerung steht bei Triggerung auf das interne Demodulatorsignal (CCVS INT) das demodulierte
TV-Signal zum Betrieb eines FBAS-Monitors zur Verfügung. Bei der TV-Triggerung auf ein extern
eingespeistes FBAS-Signal (CCVS EXT) dient die Buchse als Eingang.
1164.6459.11
)
Pin
Signal
1
+ 5 V USB0
2
USBDATA0 -
3
USBDATA0 +
4
GND
5
+ 5 V USB1
6
USBDATA1 -
7
USBDATA1 +
8
GND
8.12
R&S R&S ESPI
