5 Einstellen von
Parametern
5.1

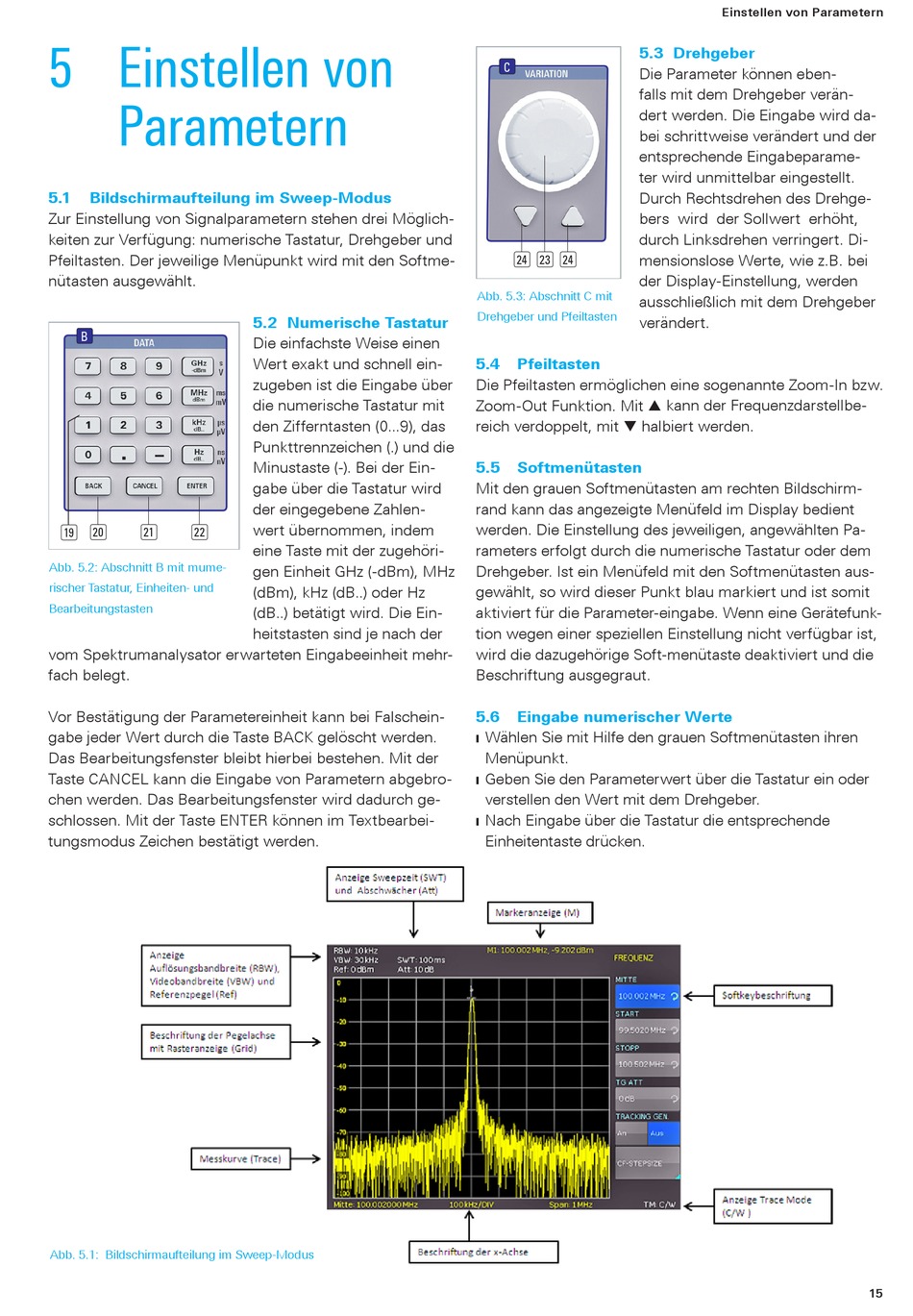

Bildschirmaufteilung im Sweep-Modus
Zur Einstellung von Signalparametern stehen drei Möglich-
keiten zur Verfügung: numerische Tastatur, Drehgeber und
Pfeiltasten. Der jeweilige Menüpunkt wird mit den Softme-
nütasten ausgewählt.
B
19
20
21
22
Abb. 5.2: Abschnitt B mit mume-
rischer Tastatur, Einheiten- und
Bearbeitungstasten
vom Spektrumanalysator erwarteten Eingabeeinheit mehr-
fach belegt.
Vor Bestätigung der Parametereinheit kann bei Falschein-
gabe jeder Wert durch die Taste BACK gelöscht werden.
Das Bearbeitungsfenster bleibt hierbei bestehen. Mit der
Taste CANCEL kann die Eingabe von Parametern abgebro-
chen werden. Das Bearbeitungsfenster wird dadurch ge-
schlossen. Mit der Taste ENTER können im Textbearbei-
tungsmodus Zeichen bestätigt werden.
Abb. 5.1: Bildschirmaufteilung im Sweep-Modus
5.2 Numerische Tastatur
Die einfachste Weise einen
Wert exakt und schnell ein-
zugeben ist die Eingabe über
die numerische Tastatur mit
den Zifferntasten (0...9), das
Punkttrennzeichen (.) und die
Minustaste (-). Bei der Ein-
gabe über die Tastatur wird
der eingegebene Zahlen-
wert übernommen, indem
eine Taste mit der zugehöri-
gen Einheit GHz (-dBm), MHz
(dBm), kHz (dB..) oder Hz
(dB..) betätigt wird. Die Ein-
heitstasten sind je nach der
5.3 Drehgeber
C
Die Parameter können eben-
falls mit dem Drehgeber verän-
dert werden. Die Eingabe wird da-
bei schrittweise verändert und der
entsprechende Eingabeparame-
ter wird unmittelbar eingestellt.
Durch Rechtsdrehen des Drehge-
bers wird der Sollwert erhöht,
durch Linksdrehen verringert. Di-
24
23
24
mensionslose Werte, wie z.B. bei
der Display-Einstellung, werden
Abb. 5.3: Abschnitt C mit
ausschließlich mit dem Drehgeber
Drehgeber und Pfeiltasten
verändert.
5.4
Pfeiltasten
Die Pfeiltasten ermöglichen eine sogenannte Zoom-In bzw.
Zoom-Out Funktion. Mit
reich verdoppelt, mit
halbiert werden.
5.5
Softmenütasten
Mit den grauen Softmenütasten am rechten Bildschirm-
rand kann das angezeigte Menüfeld im Display bedient
werden. Die Einstellung des jeweiligen, angewählten Pa-
rameters erfolgt durch die numerische Tastatur oder dem
Drehgeber. Ist ein Menüfeld mit den Softmenütasten aus-
gewählt, so wird dieser Punkt blau markiert und ist somit
aktiviert für die Parameter-eingabe. Wenn eine Gerätefunk-
tion wegen einer speziellen Einstellung nicht verfügbar ist,
wird die dazugehörige Soft-menütaste deaktiviert und die
Beschriftung ausgegraut.
5.6
Eingabe numerischer Werte
❙ Wählen Sie mit Hilfe den grauen Softmenütasten ihren
Menüpunkt.
❙ Geben Sie den Parameterwert über die Tastatur ein oder
verstellen den Wert mit dem Drehgeber.
❙ Nach Eingabe über die Tastatur die entsprechende
Einheitentaste drücken.
Einstellen von Parametern
kann der Frequenzdarstellbe-
15
