Triggern des Sweeps - Taste TRIG
Die Taste TRIG öffnet ein Menü zum Einstellen der verschiedenen Triggerquellen, zur Auswahl der
Polarität des Triggers und zum Einstellen der externen Gate-Funktion. Der aktive Trigger-Modus wird
durch Hinterlegung der entsprechenden Softkeys angezeigt.
Für den Video-Trigger kann zusätzlich eine Triggerschwelle eingegeben werden, die durch eine
horizontale Trigger-Linie im Diagramm gekennzeichnet wird.
Als Hinweis, dass ein von FREE RUN verschiedener Trigger-Modus eingestellt ist, wird am Bildschirm
das Enhancement-Label TRG angezeigt. Bei Darstellung von zwei Messfenstern erscheint TRG neben
dem betreffenden Fenster.
Die Option TV- und RF-Trigger (R&S FSP-B6) fügt den Triggerfunktionen des Gerätes eine Reihe
weiterer Funktionen zur Analyse von Fernsehsignalen hinzu. Diese sind im Abschnitt "Option FSP-B6
TV- und RF Power-Trigger" beschrieben.

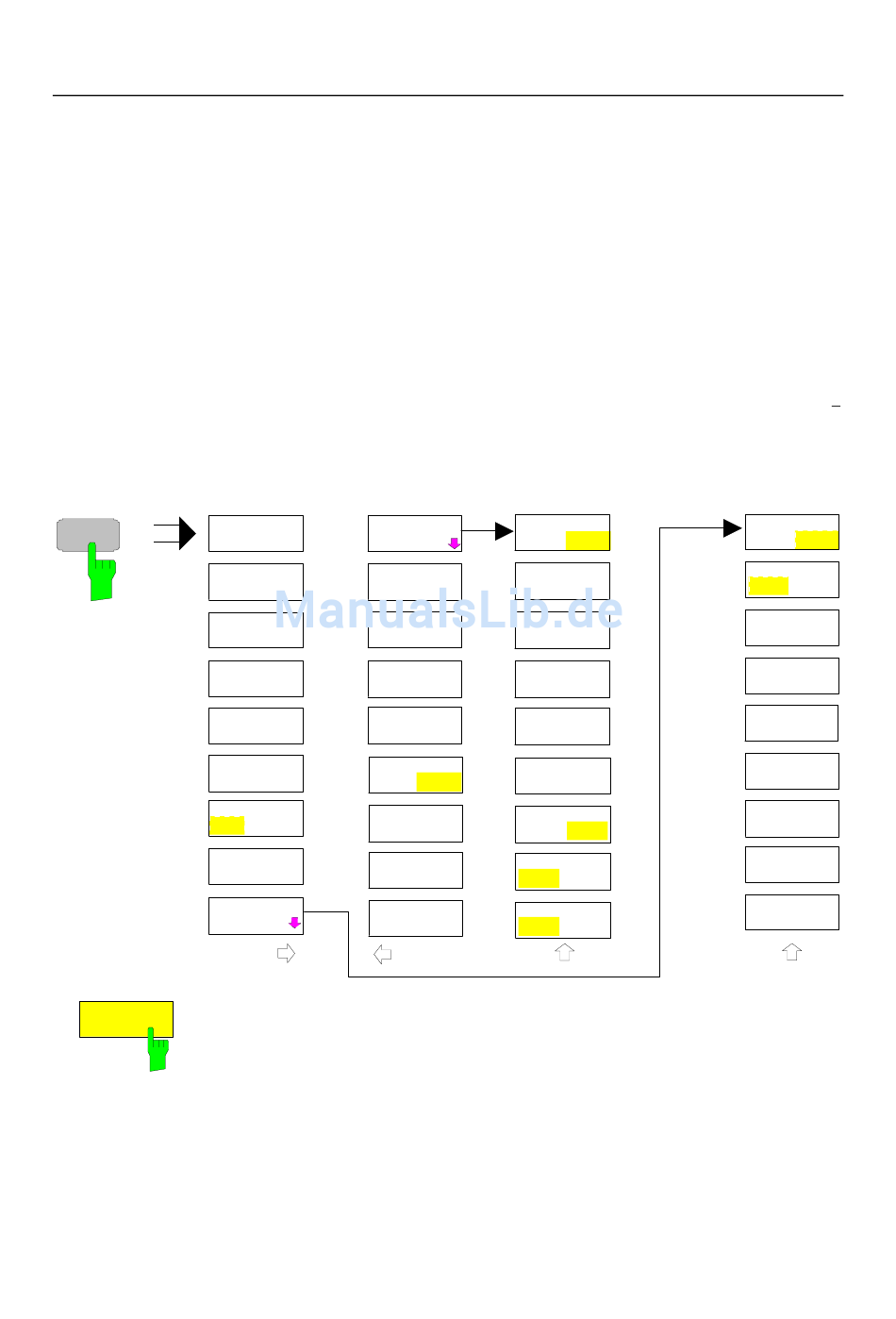

TRIGGER Menü
FREE RUN
TRIG
IF POWER
Option FSP-B6
POS
SETTINGS
FREE RUN
1164.6459.11
Option FSP-B6
TV TRIG
SETTINGS
VIDEO
EXTERN
RF POWER
TRIGGER
DELAY COMP
OFFSET
ON
POLARITY
NEG
GATED
TRIGGER
GATE
Der Softkey FREE RUN aktiviert den freilaufenden Messablauf, d.h. es erfolgt
keine explizite Triggerung des Messanfangs. Nach einer abgelaufenen Messung
wird sofort eine neue gestartet.
FREE RUN ist die Grundeinstellung des R&S ESPI.
IEC-Bus-Befehl:
Analysator - Triggern des Sweeps
Option FSP-B6
TV TRIGGER
ON
OFF
VERT SYNC
VERT SYNC
ODD FIELD
VERT SYNC
EVEN FIELD
HOR SYNC
OFF
VIDEO POL
POS
NEG
LINES
625
525
CCVS
INT
EXT
TRIG:SOUR
IMM
4.89
GATE MODE
LEVEL EDGE
POLARITY
POS
NEG
GATE
DELAY
GATE
LENGTH
SWEEPTIME
PRINT
SCREEN
D-3
