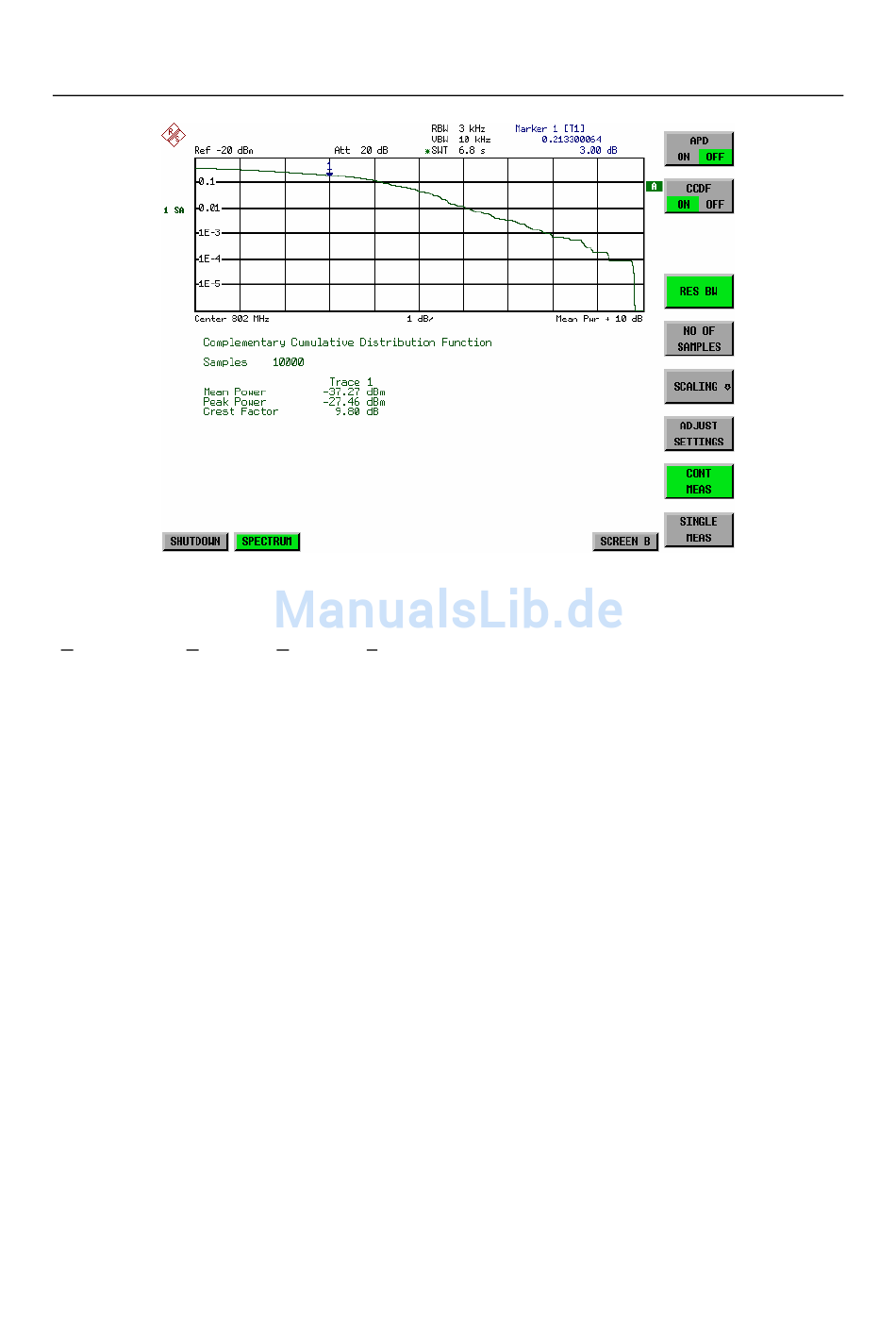

Bild 4-18
Darstellung der komplementären Verteilungsfunktion (CCDF)
Alternativ zur Darstellung der APD als Histogramm kann die komplementäre Verteilungsfunktion
(Complementary Cumulative Distribution Function (CCDF)) dargestellt werden. Sie zeigt die Überschrei-
tungswahrscheinlichkeit für einen bestimmten Amplitudenwert an.
Für die APD-Funktion ist die X-Achse in absoluten Werten in dBm skaliert, wohingegen für die CCDF-
Funktion die X-Achse bezogen auf den gemessenen Leistungsmittelwert (MEAN POWER) skaliert ist.
Definitionen:
Crest-Faktor = Verhältnis der Spitzenspannung zur Effektivwertspannung
CCDF
=
komplementäre Verteilungsfunktion
Hinweis:
Während einer aktiven Verteilungsmessung sind die Funktionen FULL SCREEN, SPLIT
SCREEN und Auswahl des aktiven Diagramms über SCREEN A / SCREEN B deakti-
viert.
