Geräteschnittstellen
Geräteschnittstellen
NF-Ausgang (AF OUTPUT)
An die Buchse AF OUTPUT kann mit einem Miniatur Klinkenstecker ein externer
Lautsprecher, ein Kopfhörer oder z.B. ein NF-Voltmeter angeschlossen werden. Der
Innenwiderstand ist 10
neben der Buchse eingestellt werden. Wenn ein Stecker angeschlossen ist, wird der
interne Lautsprecher automatisch abgeschaltet.
Anschließen von Meßwandlern - (PROBE POWER)
Zum Anschluß von Meßwandlern anderer Hersteller stellt der R&S R&S ESPI die zwei
Versorgungsbuchsen PROBE POWER zur Verfügung.
Der 3polige Anschluß liefert die Versorgungsspannungen +15 V und –12,6 V und Masse. Der Anschluß
ist auch geeignet zur Versorgung hochohmiger Tastköpfe der Firma Hewlett Packard.
Pin
1
1
3
2
2
3
Der 5polige Anschluß ist zur Versorgung von R&S-Zubehör vorgesehen, und liefert die
Versorgungsspannungen ±10 V und Masse. Ein Adapter zum Anschluß eines 12poligen Tuchelsteckers
liegt dem Gerät bei.
Pin
1
4
2
1
3
5
2
3
4
5

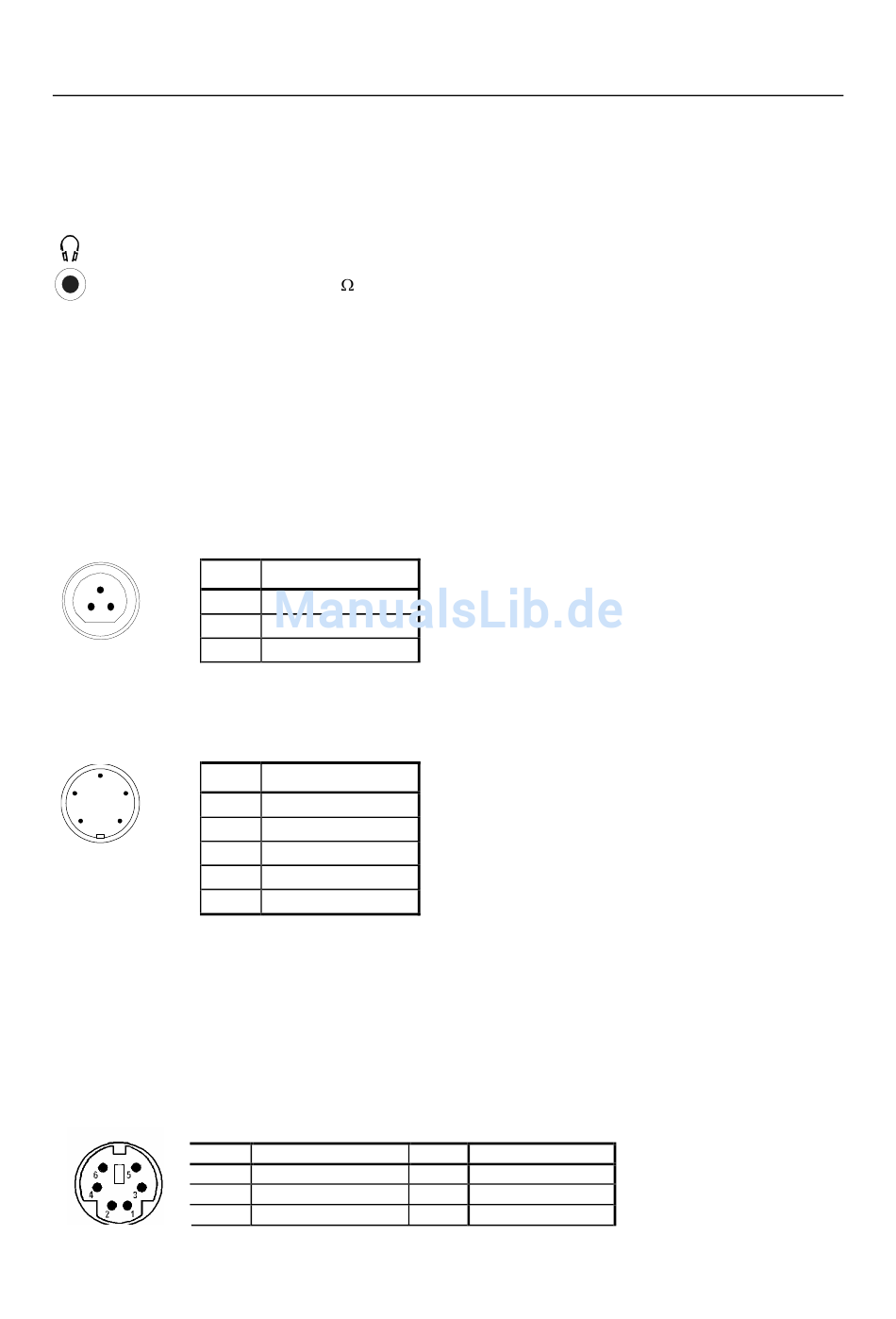

Bild 8-2
Belegung der Buchse PROBE POWER
Anschluß einer Tastatur (KEYBOARD)
Zum Anschluß einer Tastatur ist in der Frontplatte die 6polige PS/2-Buchse KEYBOARD vorgesehen.
Es wird empfohlen die Tastatur PSP-Z1 (Best. Nr. 1091.4000.02, deutsch) oder PSP-Z2 (Best. Nr.
1091.4100.02, englisch) zu verwenden. Diese beinhaltet neben der PC-Tastatur zusätzlich einen
Trackball zur Maus-Steuerung.
Pin
1
2
3
Bild 8-3 Belegung der Buchse KEYBOARD
1164.6459.11
, die Ausgangsspannung kann mit den Lautstärkeregler links
Signal
GND
-10 V, max. 200 mA
-
Signal
GND
-10 V, max. 200 mA
-
+10 V, max. 200 mA
-
Signal
Pin
KEYBOARDDATA
4
MOUSEDATA
5
GND
6
Signal
5V, KEYBOARD
KEYBOARDCLK
MOUSECLK
8.2
R&S R&S ESPI
D-1
