4 Fehlerbehebung nach Einheit
4.7 Fehlerbehebung am Antriebssystem
Fortsetzung
LEDs

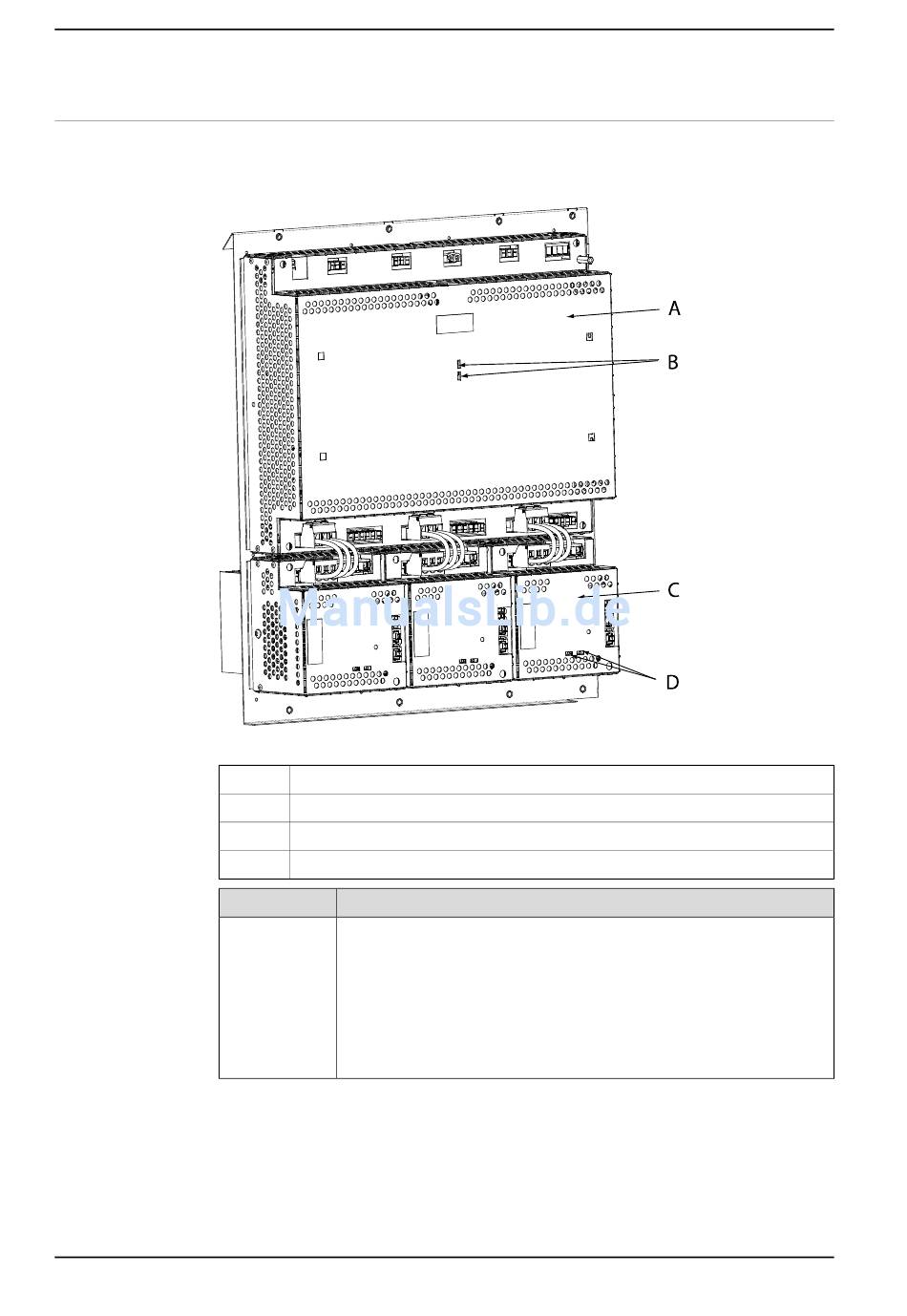

Die Abbildung unten zeigt die Anzeige-LEDs an der Hauptantriebseinheit und der
Zusatzantriebseinheit..
xx0800000486
A
B
C
D
Beschreibung
Ethernet-LEDs
(B und D)
72
Hauptantriebseinheit
Ethernet-LEDs der Hauptantriebseinheit
Zusatzantriebseinheit
Ethernet-LEDs der Zusatzantriebseinheit
Bedeutung
Zeigt den Status der Ethernet-Kommunikation zwischen einem zusätzli-
chen Achscomputer (2, 3 oder 4) und der Ethernet-Karte an.
• GRÜN AUS: Eine Datenrate von 10 Mbps wurde ausgewählt.
• GRÜN AN: Eine Datenrate von 100 Mbps wurde ausgewählt.
• GELB blinkend: Die beiden Einheiten kommunizieren über den
Ethernet-Kanal.
• GELB permanent: Es besteht eine LAN-Verbindung.
• GELB AUS: Es besteht keine LAN-Verknüpfung.
