Inhaltszusammenfassung für ABB i-bus KNX

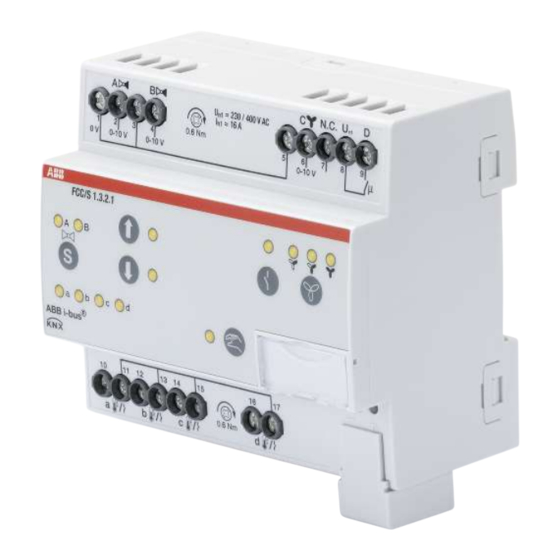

- Seite 1 — TECHNISCHE DATEN ABB i-bus® KNX FCC/S 1.3.2.1 Fan Coil Controller, PWM, REG...
- Seite 2 — Gerätebeschreibung Das Gerät ist ein Reiheneinbaugerät (REG) im Das Gerät wird über den Bus (ABB i-bus® KNX) mit pro M -Design. Es ist für den Einbau in Elektro- Spannung versorgt und benötigt keine zusätzliche verteiler und Kleingehäuse mit einer Tragschiene Hilfsspannung.
- Seite 3 In der Funktion als Reglergerät ist der interne Reg- ler aktiviert. Mit Hilfe des Reglers werden die Da- ten verarbeitet, die an den Eingängen (Istwerte) oder über den Bus (ABB i-bus® KNX) (Istwerte, Sollwerte und Betriebsmodus-Umschaltungen) empfangenen werden. Aus den empfangenen Da- ten werden die Stellgrößen berechnet und an die...
-
Seite 4: Anschlüsse
— Anschlüsse Die Geräte besitzen folgende Anschlüsse, abhän- Die folgenden Tabellen geben eine Übersicht, wel- gig von der Produktvariante: che Geräte an den einzelnen Produktvarianten • 4 Eingänge für Sensoren oder ein analoges maximal angeschlossen werden können. Raumbediengerät (SAF/A oder SAR/A) •... - Seite 5 — Eingänge Funktion Temperatursensor PT100 PT1000 KT/KTY KT/KTY benutzerdefiniert NTC10k NTC20k NI‑1000 analoges Raumbediengerät Binärsensor (potentialfrei) Taupunktsensor (potentialfrei) Füllstandsensor (potentialfrei) Fensterkontakt (potentialfrei) — Ausgänge — Ventilausgänge FCC/S 1.2.X.1 und FCC/S 1.3.X.1 Funktion analoge Stellantriebe 0 … 10 V 1 … 10 V 2 … 10 V 10 … 0 V 6-Wege-Ventilantrieb VAV-Klappenantrieb - Stellsignal Fehlererkennung Überlast/Kurzschluss) —...
- Seite 6 — Maßbild Technische Daten | DE | FCC/S 1.3.2.1 | 2CDC508217D0111 Rev. B 6 Hinweis zur Navigation im PDF: Tastenkombination 'Alt + Pfeil links' springt zur vorherigen Ansicht/Seite...
- Seite 7 — Anschlussbild — Legende 1 Schildträger 10 Zusatzrelais 2 LED Programmieren 11 Taste/LED Wechsel Ventilausgang 3 Taste Programmieren 12 Taste/LED Öffnen/Schließen Ventilausgang 4 Busanschlussklemme 13 Taste/LED Öffnen/Schließen Relaisausgang 5 Abdeckkappe 14 Taste/LED Schalten Lüftergeschwindigkeit 15 Taste/LED Manuelle Bedienung 7 Ventilausgang 16 LED Eingang 8 Ventilausgang 9 Lüfterausgang...
-
Seite 8: Bedien- Und Anzeigeelemente
— Bedien- und Anzeigeelemente Bedienelement/LED Beschreibung/Funktion Anzeige Vergabe der physikalischen Adresse LED ein: Gerät im Programmier-Modus Programmieren Taste/LED — Manueller Betrieb Bedienelement/LED Beschreibung/Funktion Anzeige Aktivieren der Betriebsart KNX-Betrieb LED ein: Manuelle Bedienung aktiv kurzem Tastendruck LED aus: KNX-Betrieb aktiv Taste/LED Manuelle Bedienung Anzeige abhängig von der Verwendung der Binärsensor:... - Seite 9 — KNX-Betrieb Bedienelement/LED Beschreibung/Funktion Anzeige Aktivieren der Betriebsart Manuelle LED ein: Manuelle Bedienung aktiv Bedienung KNX-Betrieb mit langem Tastendruck > 5 s LED aus: aktiv LED blinkt bei Tastendruck: Manuelle Bedienung über ETS deaktiviert Manuelle Bedienung Taste/LED Anzeige abhängig von der Verwendung der Binärsensor: Eingänge •...
-
Seite 10: Allgemeine Technische Daten
— Allgemeine technische Daten Gerät Abmessungen 90 × 105 × 63,5 mm (H × B × T) Einbaubreite in TE 6 Module à 17,5 mm Gewicht 0,21 kg Einbaulage beliebig Montagevariante Tragschiene 35 mm Bauform proM Schutzart IP 20 Schutzklasse Überspannungskategorie Verschmutzungsgrad Werkstoffe... -
Seite 11: Gerätetyp
Maximale Anzahl Kommunikationsobjekte Maximale Anzahl Gruppenadressen Maximale Anzahl Zuordnungen Hinweis Softwareinformationen auf der Homepage beachten → www.abb.com/knx. Technische Daten | DE | FCC/S 1.3.2.1 | 2CDC508217D0111 Rev. B 11 Hinweis zur Navigation im PDF: Tastenkombination 'Alt + Pfeil links' springt zur vorherigen Ansicht/Seite... - Seite 12 — Bestellangaben Beschreibung Bestell-Nr. Verp.-einh. Gew. (inkl. Verp.) [St.] [kg] Fan Coil Controller FCC/S 1.3.2.1 2CDG110215R0011 0,22 Technische Daten | DE | FCC/S 1.3.2.1 | 2CDC508217D0111 Rev. B 12 Hinweis zur Navigation im PDF: Tastenkombination 'Alt + Pfeil links' springt zur vorherigen Ansicht/Seite...
-
Seite 13: Weitere Informationen Und Regionale Ansprechpartner
Produkte sowie Änderungen im Inhalt dieses Dokuments behalten wir uns jederzeit ohne Vorankündigung vor. Bei Bestellungen sind die jeweils vereinbarten Beschaffenheiten maßgebend. Die ABB AG übernimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Gegenständen und Abbildungen vor.
