PRODUKTHANDBUCH
ABB i-bus® KNX

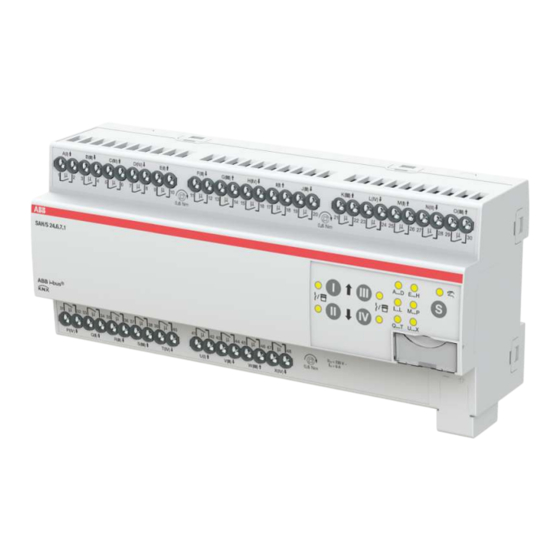

SAH/S 24.6.7.1
Schalt-/Jalousieaktor

Werbung

loading

Inhaltszusammenfassung für ABB i-bus KNX

  • Seite 1 — PRODUKTHANDBUCH ABB i-bus® KNX SAH/S 24.6.7.1 Schalt-/Jalousieaktor...
  • Seite 2 • Ansteuerung von 230 V AC Rollladen- und Jalousie-Antrieben (paarweise) Das Gerät besitzt keine elektromechanisch gegeneinander verriegelten Ausgangskontakte. Das Gerät wird über den ABB i-bus® KNX mit Busspannung versorgt. Die Verbindung zum ABB i-bus® KNX erfolgt über die Busanschlussklemme. Die Verbraucher werden an den Ausgängen über Schraubklemmen angeschlossen (Klemmenbezeichnung auf dem Gehäuse).
  • Seite 3 ABB i-bus® KNX SCHALT-/JALOUSIEAKTOR SAH/S 24.6.7.1 Maßbild Abb. 2: Maßbild Produkthandbuch | SAH/S 24.6.7.1 | 2CDC505177D0111 Rev. A 3...
  • Seite 4 ABB i-bus® KNX SCHALT-/JALOUSIEAKTOR SAH/S 24.6.7.1 Anschlussbild Abb. 3: Anschlussbild SAH/S 24.x.7.1 — Legende 1 Schildträger 7 LED Status Ausgang (gelb) 2 LED Programmieren 8 Taste Ausgang 3 Taste Programmieren 9 LED Gruppen (gelb) 4 Busanschlussklemme 10 LED Manuelle Bedienung (gelb) 5 Abdeckkappe...
  • Seite 5: Allgemeine Technische Daten

    Maximale Anzahl Zuordnungen 1000 Hinweis Softwareinformationen auf der Homepage beachten → www.abb.com/knx. Hinweis Das Gerät unterstützt die Verschließfunktion eines KNX-Geräts in der ETS. Wenn ein BCU-Schlüssel ver- geben wurde, kann das Gerät nur mit dem BCU-Schlüssel ausgelesen und programmiert werden.
  • Seite 6: Ausgang Lampenlast 6 A

    (600 ms) 100 A Anzahl EVG (T5/T8, einflammig) 18 W (ABB EVG 1 x 18 SF) 24 W (ABB EVG-T5 1 x 24 CY) 36 W (ABB EVG 1 x 36 CF) 58 W (ABB EVG 1 x 58 CF)
  • Seite 7 ABB i-bus® KNX BESTELLANGABEN Bestellangaben Beschreibung Bestell-Nr. Verp.-einh Gew. 1 St.(Brutto) [St.] [kg] Schalten/Jalousie SAH/S 24.6.7.1 2CDG 110 246 R0011 0,720 Tab. 1: Bestellangaben Produkthandbuch | SAH/S 24.6.7.1 | 2CDC505177D0111 Rev. A 7...
  • Seite 8 Ansprechpartner: www.abb.de/knx www.abb.com/knx — © Copyright 2019 ABB. Technische Änderungen der Produkte sowie Änderungen im Inhalt dieses Dokuments behalten wir uns jederzeit ohne Vorankündigung vor. Bei Bestellungen sind die jeweils vereinbarten Beschaffenheiten maßgebend. Die ABB AG übernimmt keinerlei Verantwortung für eventuel- le Fehler oder Unvollständigkeiten in diesem Dokument.
