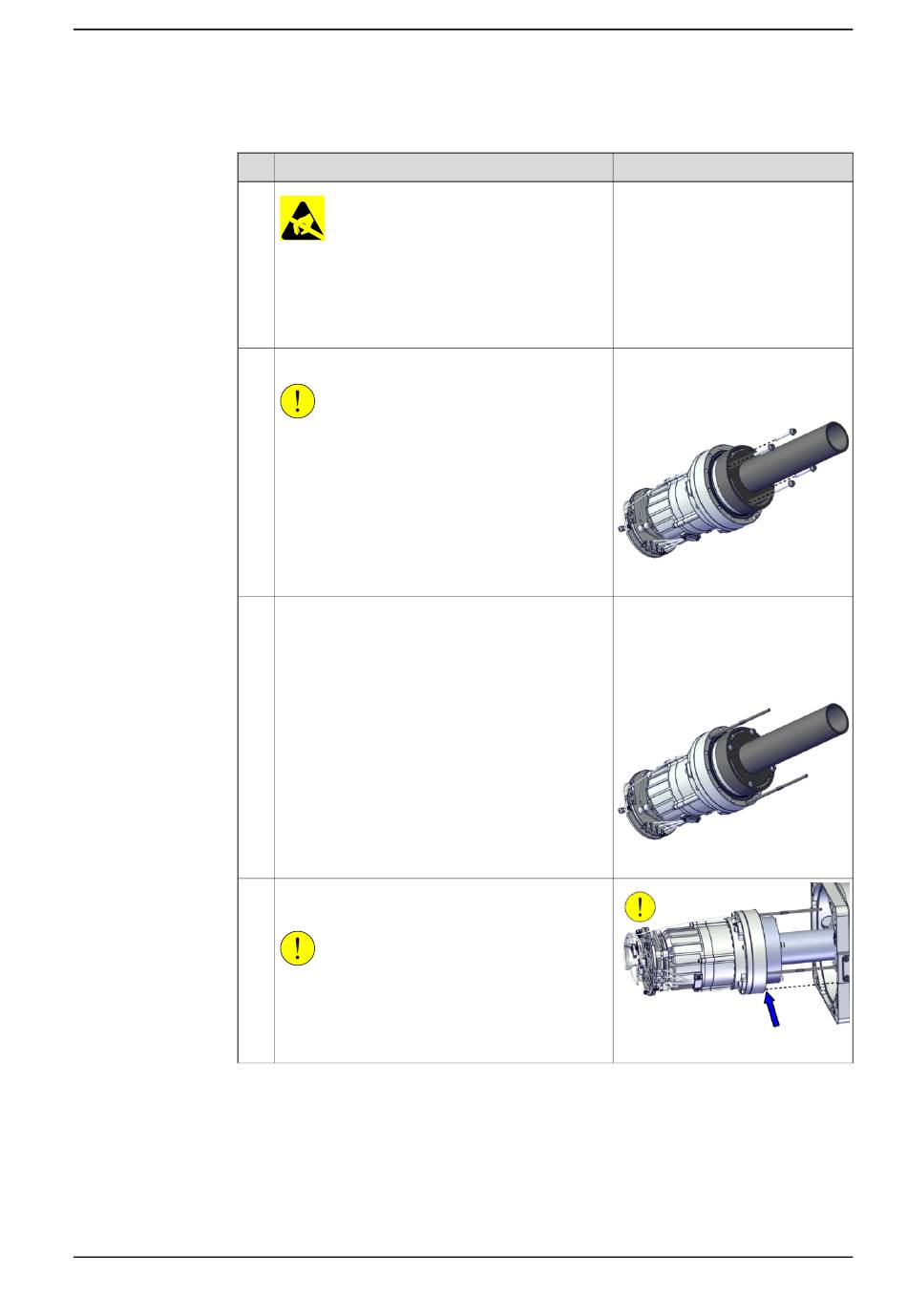

Wiedereinbau der Gelenkeinheit Achse-1
1
2
3
4
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
Aktion
ELEKTROSTATISCHE ENTLADUNG
(ESD)
Die Ausrüstung reagiert empfindlich auf elektro-
statische Entladungen (ESD). Lesen Sie vor der
Handhabung der Ausrüstung die Sicherheitsinfor-
mationen im Abschnitt
Die Einheit reagiert emp-
findlich auf ESD auf Seite
Befestigen Sie die Hebehilfe an der Gelenkeinheit.
VORSICHT
Die Steckverbinder und die Kabel der Gelenkein-
heit können leicht beschädigt werden. Handhaben
Sie die Baugruppe mit Vorsicht.
Montieren Sie die beiden Führungsstifte an der
Gelenkeinheit.
Montieren Sie die Gelenkeinheit am Sockel; rich-
ten Sie den Stift in der Stiftbohrung aus.
VORSICHT
Die Steckverbinder und die Kabel der Gelenkein-
heit können leicht beschädigt werden. Handhaben
Sie die Baugruppe mit Vorsicht.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
5.5.1 Austauschen des Sockels
Hinweis
44.
Achseinheit: 3HAC079141-001
Hebehilfe: 3HAC077788-001
Schrauben: M4x35 (4 St.)
xx2000001957
Führungsstift, M4x120:
3HAC077786-001
Führungsstifte immer paarweise
benutzen.
For joint units on axes 1, 2 and 3.
xx2000002438
xx2000002015
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
389
