5.3.6 Austauschen der Achse-5 Verkabelung

5.3.6 Austauschen der Achse-5 Verkabelung
Sitz des Kabelbaums

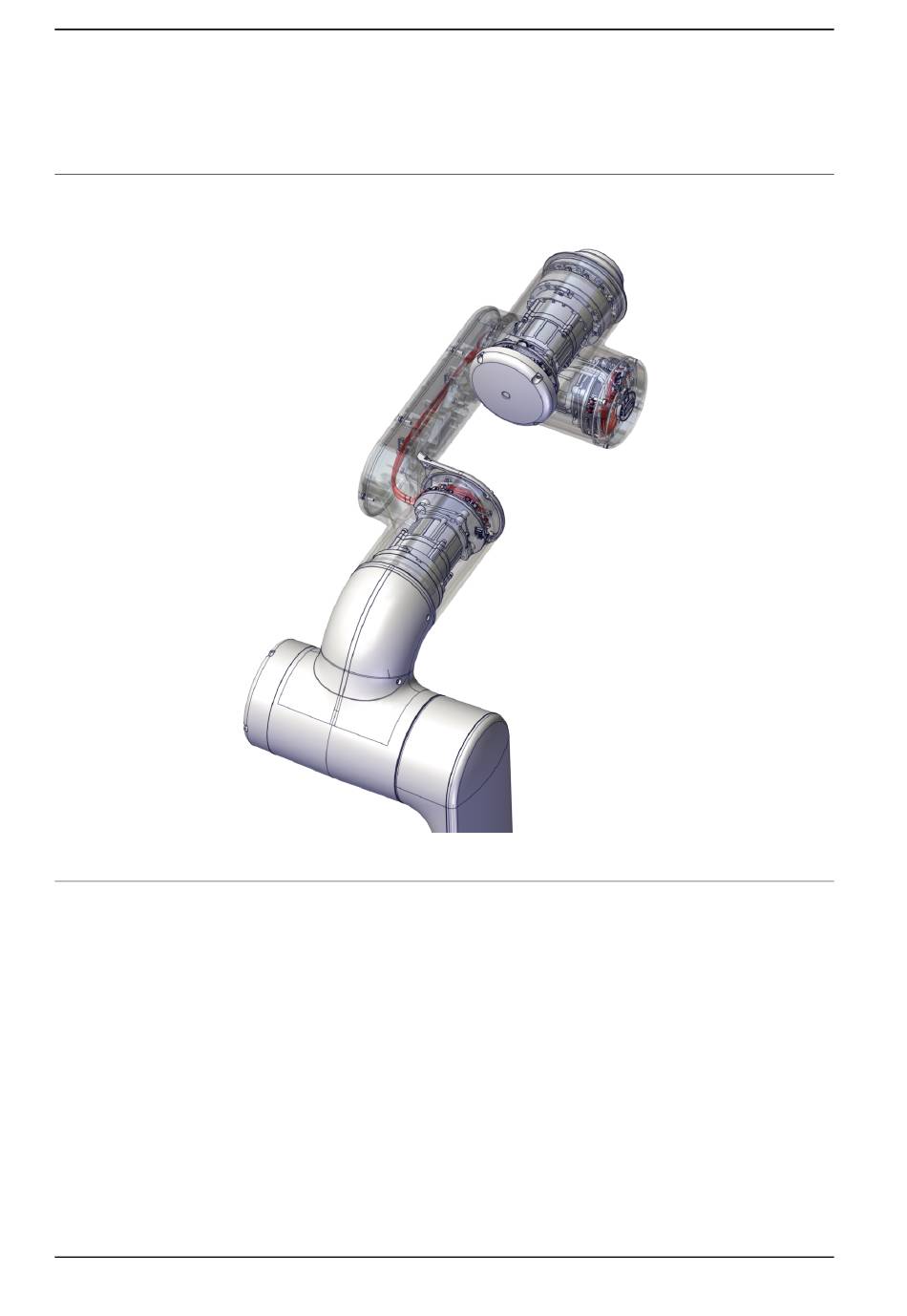

Die Position des Kabelbaums wird in der Abbildung gezeigt.
xx2100000061
Zusammenfassung des Austauschverfahrens
Dies ist eine kurze Zusammenfassung des Austauschverfahrens mit den wichtigsten
Schritten.
Fortsetzung auf nächster Seite
200
1 Entfernen Sie die Rohrabdeckung.
2 Entfernen Sie die Abdeckung von Gelenk-4.
3 Ziehen Sie die Verkabelung von Gelenk-5 vom Rohr ab.
4 Entfernen Sie die Abdeckung von Gelenk-5.
5 Ziehen Sie die Verkabelung der Gelenkeinheit-5 ab.
6 Verkabelung ersetzen.
