ABB Robotics CRB 15000 Produkthandbuch Seite 360

5 Reparatur
5.4.5 Austauschen von Werkzeugflansch und Achse-6-Innenflansch
Fortsetzung

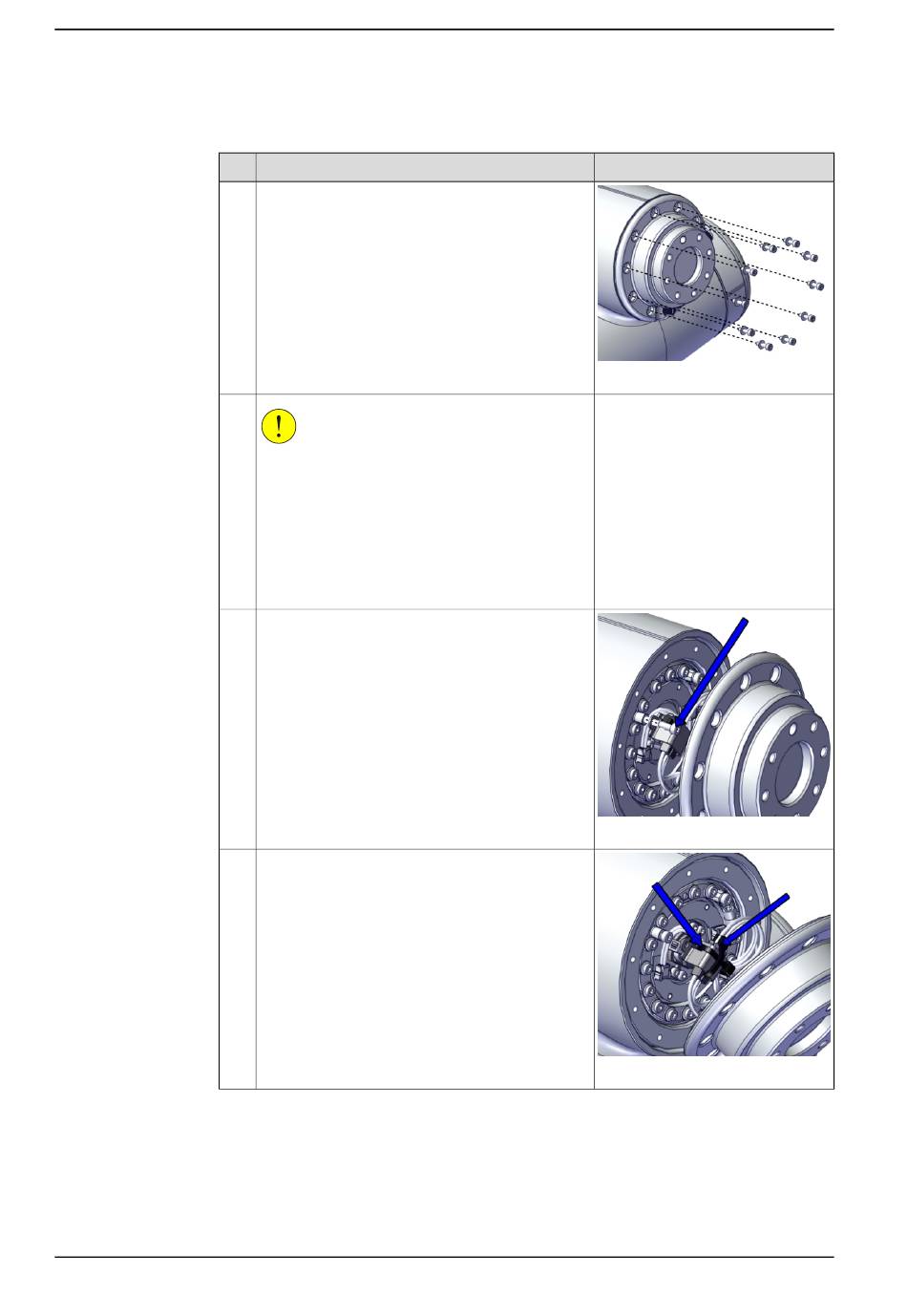

Entfernen Sie den Werkzeugflansch
1
2
3
4
Fortsetzung auf nächster Seite
360
Aktion
Entfernen Sie die Schrauben und die Unterleg-
scheiben vom Werkzeugflansch.
VORSICHT
Zwischen der Abdeckung und der Antriebskarte
der Gelenkeinheit sind Kabel verlegt.
Öffnen Sie die Abdeckung vorsichtig, um weder
die Kabel noch den/die Steckverbinder zu beschä-
digen.
Belassen Sie die Abdeckung nicht an Ort und
Stelle, ohne sie zuvor mit den Befestigungsschrau-
ben gesichert zu haben.
Lösen den Werkzeugflansch und lösen Sie die
Schraube, um die Kabelhalterung zu entfernen.
Schneiden Sie die Kabelbinder durch.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000002155
xx2000002156
xx2000002157
