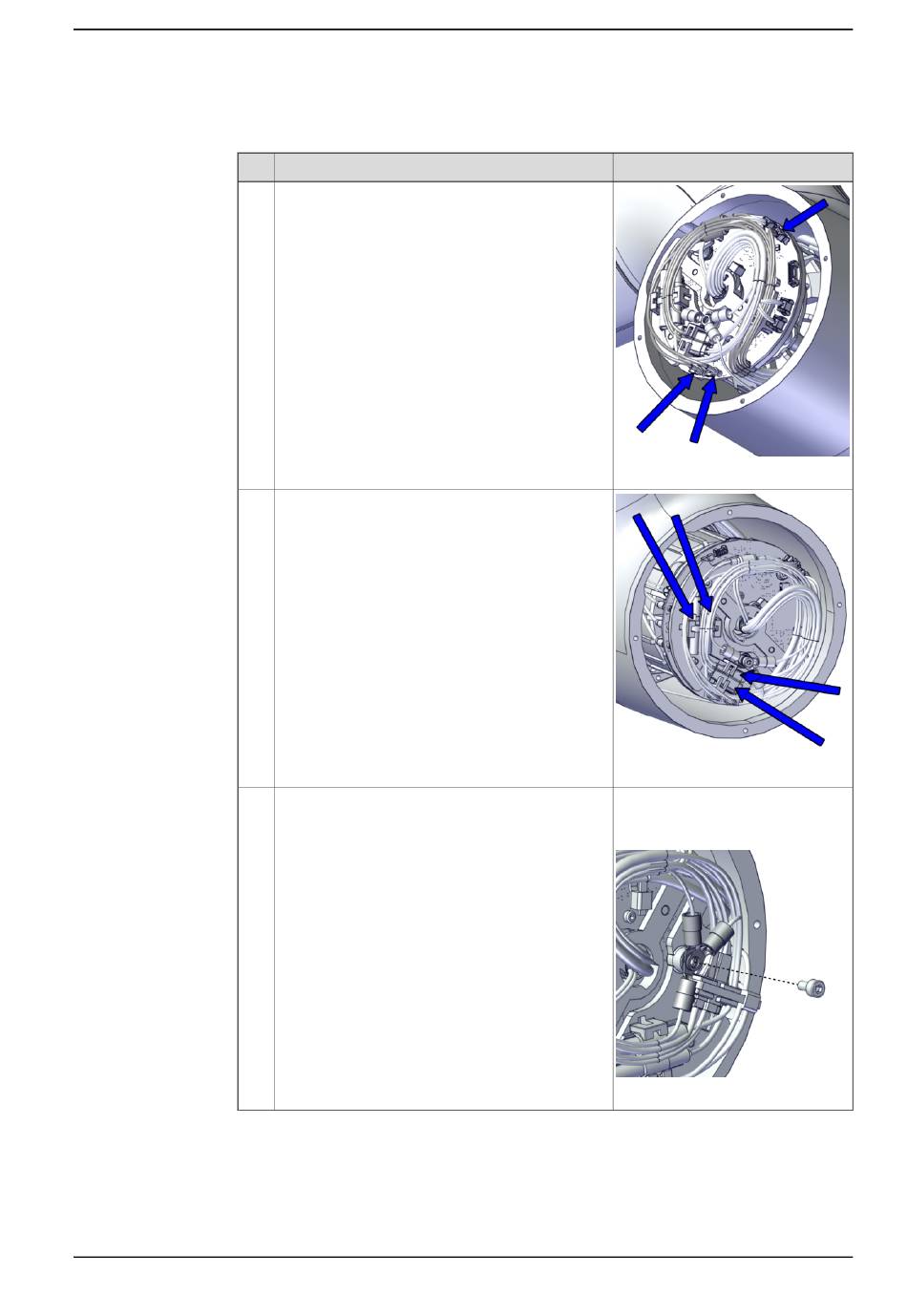

Verbinden der Rohrverkabelung
1
2
3
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
Aktion
Verbinden Sie die Steckverbinder wieder mit der
Antriebskarte.
•
D3/4.DC+ bis DC+
•
D3/4.DC- an Erde
•
D3/4.X2 bis X2
Verbinden Sie die Steckverbinder miteinander
und lassen Sie sie in die Kabelhalter einrasten.
•
J3.DC+ bis J3.DC+
•
J3.DC- bis J3.DC-
•
J3.CS bis J3.CS
•
J3.CP bis J3.CP
Sichern Sie die Kabel für die Funktionserdung
und für die Schutzerde mit einer Schraube.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
5.6.4 Austauschen der Achse-4 Gelenkeinheit
Hinweis
xx2000002120
xx2000002067
Innensechskantschraube: M3x6 (1
St.).
Anzugsdrehmoment: 0,8 Nm.
xx2000001945
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
549
