ABB Robotics CRB 15000 Produkthandbuch Seite 101

3
4

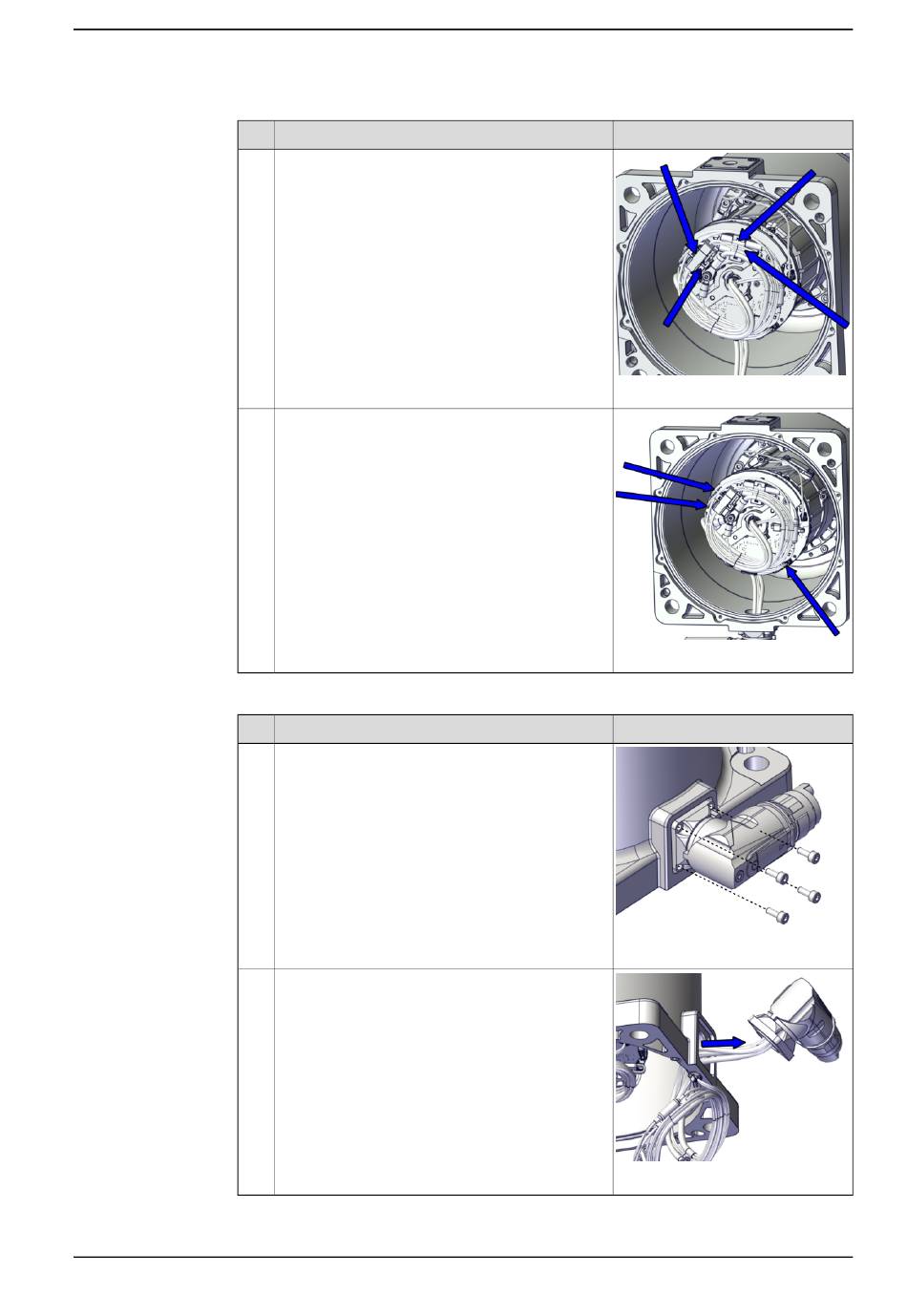

Ausbauen der Sockelverkabelung.
1
2
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
Aktion
Ziehen Sie die Steckverbinder ab:
• J1.DC+
• J1.DC-
• J1.CS
• J1.CP
Ziehen Sie die Steckverbinder von der Antriebs-
karte ab.
• D1.X1 von X1
• D1.DC+ von DC+
• D1.DC- von Erde
Aktion
Entfernen Sie die Befestigungsschrauben.
Ziehen Sie die Verkabelung vom Sockel ab.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.3.1 Austauschen der Sockelkabel
Hinweis
xx2100000426
xx2100000405
Hinweis
xx2100000406
xx2100000407
Fortsetzung auf nächster Seite
Fortsetzung
101
