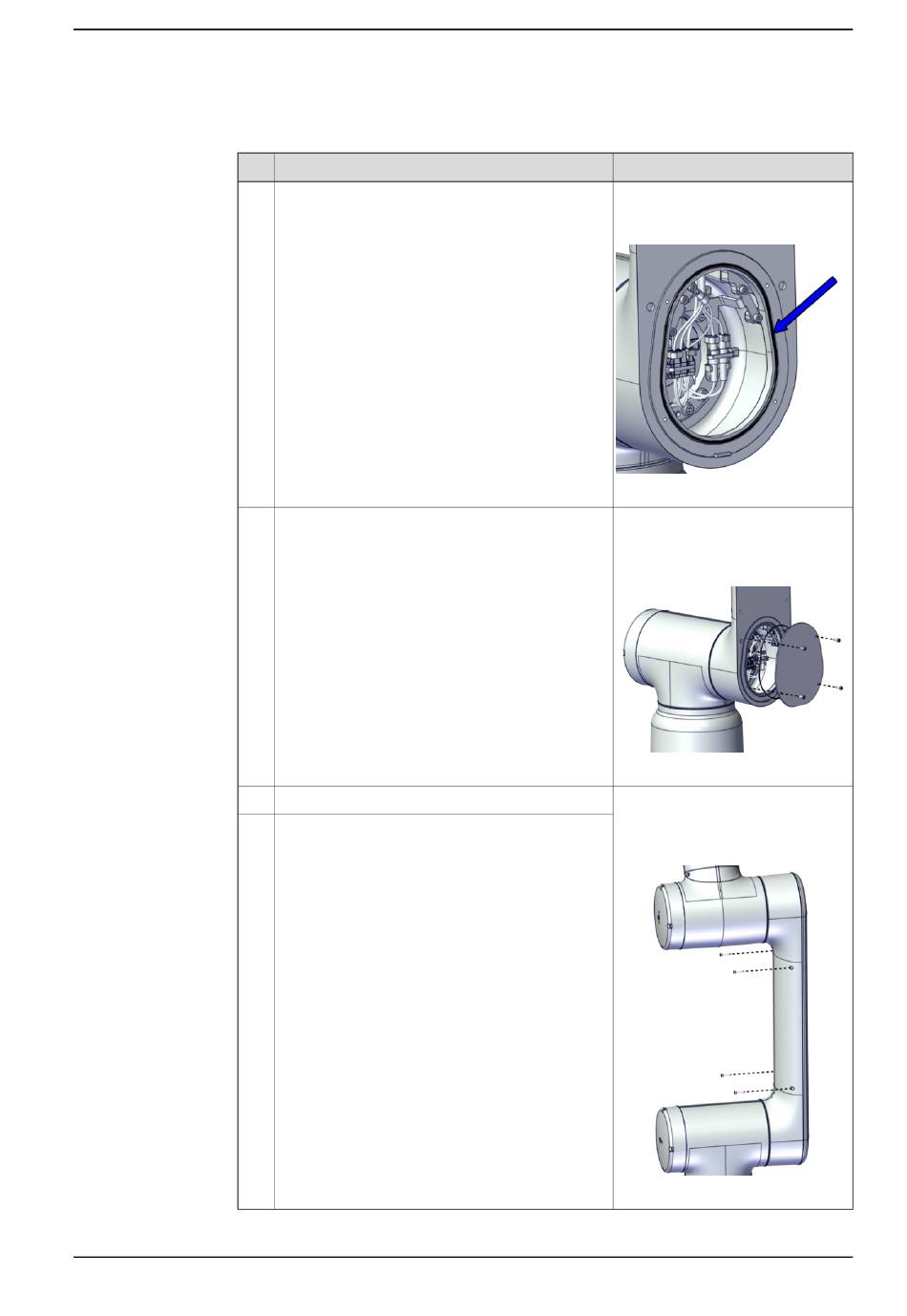

Wiedereinbau der Unterarm-Abdeckungen
1
2
3
4
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
Aktion
Wischen Sie den O-Ring ab, fetten Sie ihn ein und
setzen Sie ihn in seine Nut ein.
Bei Beschädigung austauschen.
Montieren Sie die Innenabdeckung mit vier
Schrauben.
Lassen Sie die Unterarmabdeckung einrasten.
Sichern Sie die Abdeckung mit vier Schrauben.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
5.3.3 Austauschen der Achse-2 Verkabelung
Hinweis
O-Ring: 3HAC061327-044
Fett: 3HAC042536-001 (Shell Ga-
dus S2)
xx2000001954
Innensechskantschraube: M3x8
12.9 Gleitmo 603+Geomet 500 (4
St.)
Anzugsdrehmoment: 1,4 Nm.
xx2000001930
Innensechskantschraube: M3x16
12.9 Gleitmo 603+Geomet 500
(Black Oxide) (4 St.)
Anzugsdrehmoment: 0,45 Nm.
xx2000001929
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
