5 Reparatur
5.3.6 Austauschen der Achse-5 Verkabelung
Fortsetzung

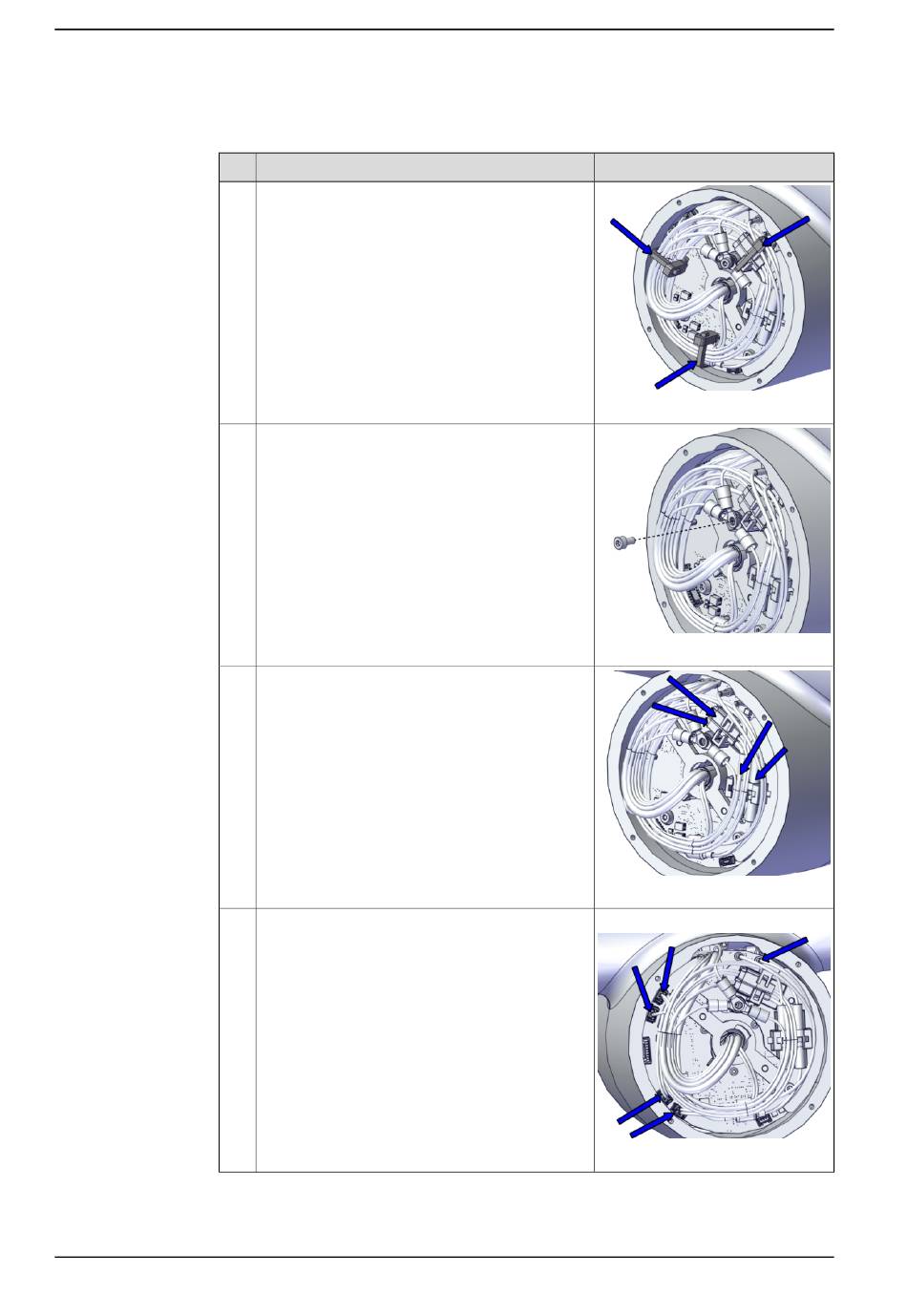

Trennen die Motorkabel der Gelenkeinheit Achse5
1
2
3
4
Fortsetzung auf nächster Seite
206
Aktion
Schneiden Sie die Kabelbinder durch.
Entfernen Sie die Schraube, um die Funktions-
und Schutzerdekabel zu lösen.
Ziehen Sie die Steckverbinder ab:
•
J5/6.DC+
•
J5/6.DC-
•
J5/6.CS
•
J5/6.CP
Ziehen Sie die Steckverbinder von der Antriebs-
karte ab.
•
D4/5.X1
•
D5.DC+
•
D5.DC-
•
D4/5.X4
•
D5.X2
•
D4/5.X5
Verwenden Sie ggf. die Pinzette.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000002135
xx2000002136
xx2000002137
Pinzette
xx2000002138
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
