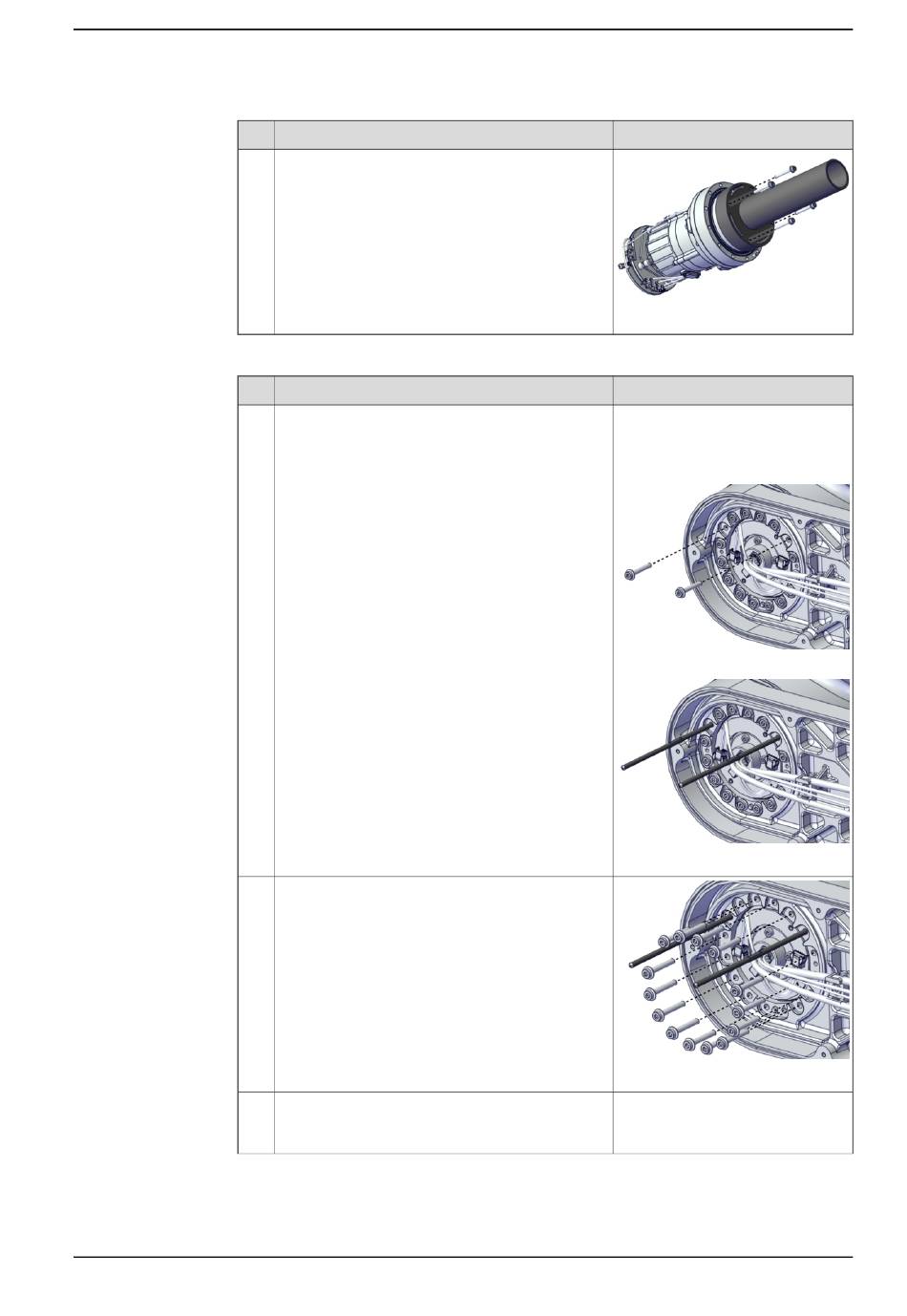

Entfernen des Kippgehäuses
1
2
3
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
Aktion
Entfernen Sie die Hebehilfe und die Führungsstif-
te.
Aktion
Entfernen Sie zwei Befestigungsschrauben und
montieren Sie zwei Führungsstifte an der Gelenk-
einheit Achse-5.
Lösen Sie die restlichen Befestigungsschrauben.
Drücken Sie das Kippgehäuse mithilfe der beiden
vorstehenden Befestigungsschrauben als Ausbau-
werkzeuge aus ihrer Position.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.4.3 Austauschen des Rohres
Fortsetzung
Hinweis
xx2000001957
Hinweis
Führungsstift, M3x110:
3HAC077787-001
Führungsstifte immer paarweise
benutzen.
xx2000002128
xx2000002129
xx2000002130
Fortsetzung auf nächster Seite
