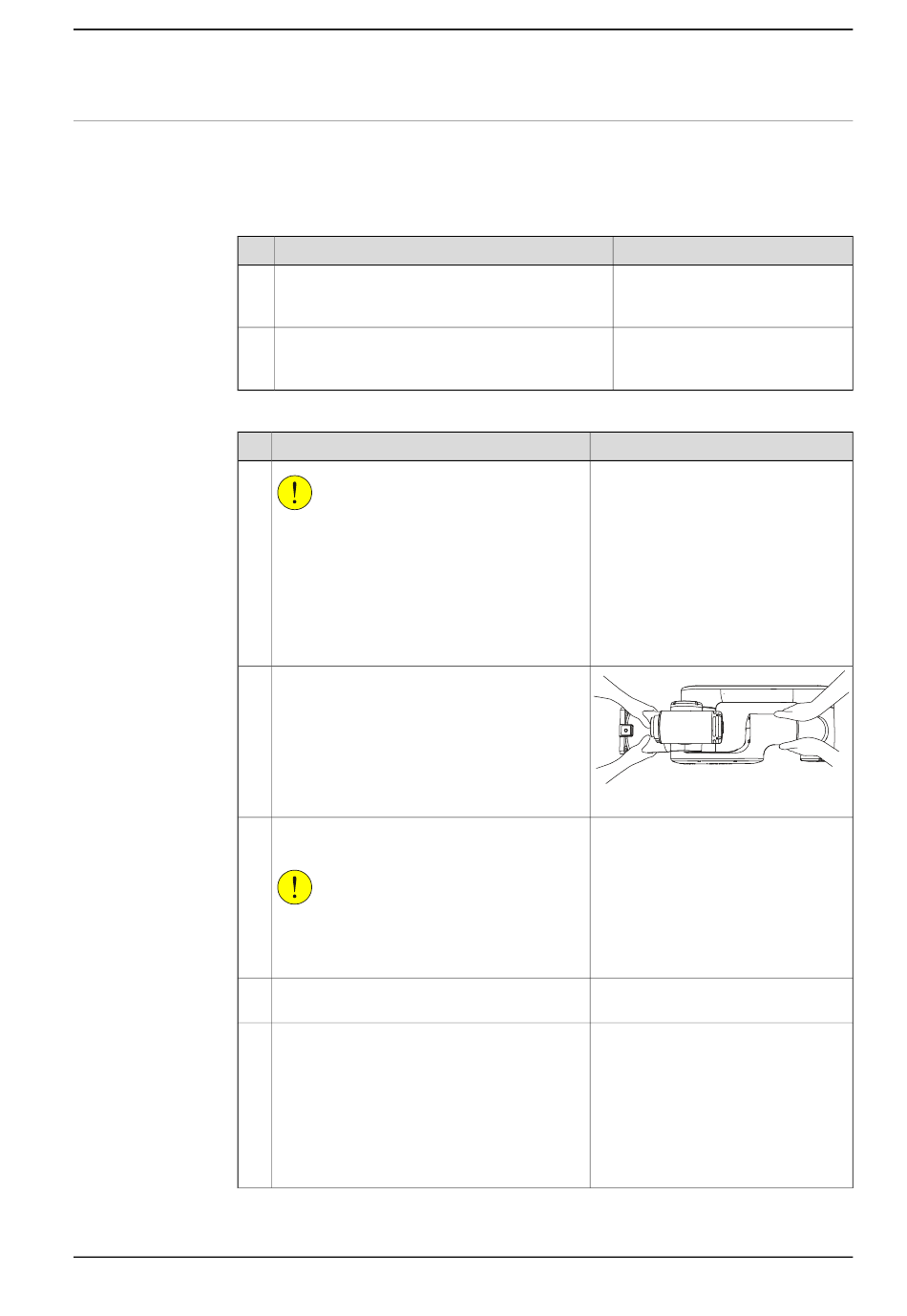

Anheben und Befestigen des Roboters
Gehen Sie wie folgt vor, um den Roboter auf sein Fundament zu heben und ihn
dort zu befestigen.
Vorbereitung des Aufstellungsorts
1
2
Anheben und Befestigen des Roboters
1
2
3
4
5
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
Aktion
Stellen Sie sicher, dass der Aufstellungsort des
Roboters die Anforderungen aus dem Abschnitt
Technische Daten auf Seite 38
Versehen Sie den Aufstellungsort mit den Befes-
tigungsbohrungen.
Aktion
VORSICHT
Der CRB 15000Roboter wiegt 28 kg. Für das
Anheben sowie für die Befestigung des Robo-
ters werden mindestens zwei Personen benö-
tigt, damit Beschädigungen, Instabilität und
Verletzungen vermieden werden.
Während der hängenden, neigenden oder
Wandmontage des Roboters ist besondere
Aufmerksamkeit erforderlich.
Halten Sie den Roboter an Fuß und Ellenbogen
(wie in der Abbildung gezeigt) und heben Sie
ihn aus der Transportverpackung.
Heben Sie den Roboter an seinen Aufstellungs-
ort.
VORSICHT
Lassen Sie den Roboter nicht ohne Befesti-
gung auf dem Fundament stehen; er ist alleine
nicht stabil.
Bringen Sie zwei Stifte in den Bohrungen im
Sockel an.
Richten Sie den Roboter so aus, dass er steht,
und befestigen Sie ihn am Fundament. Beach-
ten Sie dabei die Zentrierbohrungen am Boden
des Robotersockels.
•
Person 1: Halten Sie den Roboter weiter
stabil.
•
Person 2: Sichern Sie den Roboterso-
ckel mit seinen Befestigungsschrauben
und Unterlegscheiben am Fundament.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
3 Installation und Inbetriebnahme
3.3.2.1 Ausrichten und Befestigen des Roboters
Hinweis
erfüllt.
Sie finden den Bohrplan für den
Sockel in
Seite
50.
Hinweis
xx2100000118
Zentrierstifte: DIN6325, hardened steel
Ø6x24 mm, 2 St. .
Schrauben: M10x35, 4 St., Qualität8,8
Unterlegscheiben: 23/10,5/2,5 mm
stahl
Fortsetzung auf nächster Seite
Fortsetzung
Bohrplan, Sockel auf
51
