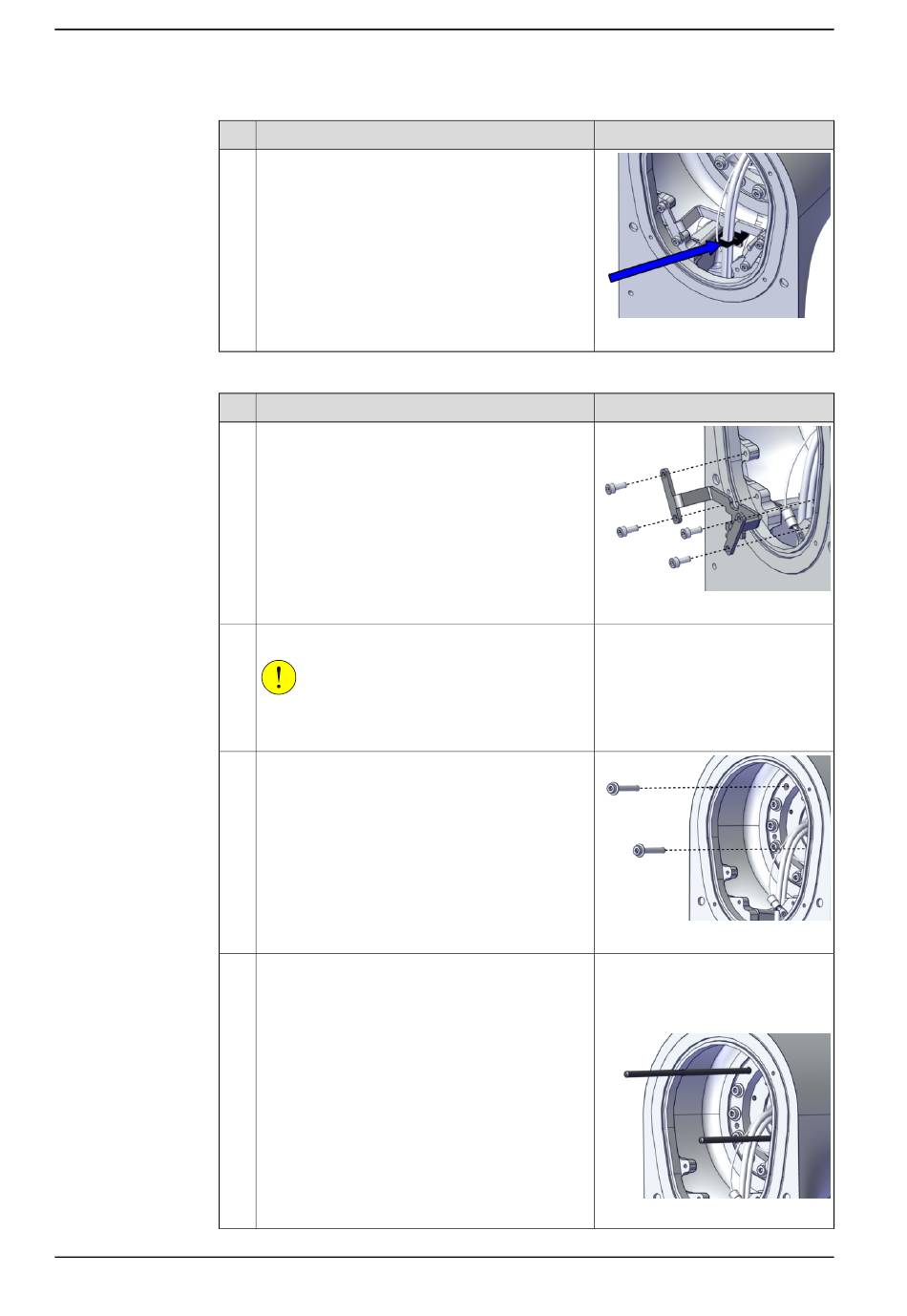

5 Reparatur
5.4.1 Austauschen des Unterarms
Fortsetzung
2
Ausbauen des Oberarms
1
2
3
4
Fortsetzung auf nächster Seite
256
Aktion
Schneiden Sie den Kabelbinder durch.
Aktion
Entfernen Sie die Kabelhalterung, indem Sie die
vier Schrauben lösen.
Sichern Sie das Gewicht des Oberarms.
VORSICHT
Das Gewicht des gesamten Oberarms beträgt 14
kg.
Entfernen Sie zwei Befestigungsschrauben.
Montieren Sie die beiden Führungsstifte an der
Gelenkeinheit Achse-3.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000001965
Hinweis
xx2000001966
xx2000001967
Führungsstift, M4x120:
3HAC077786-001
Führungsstifte immer paarweise
benutzen.
xx2000001968
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
