Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A

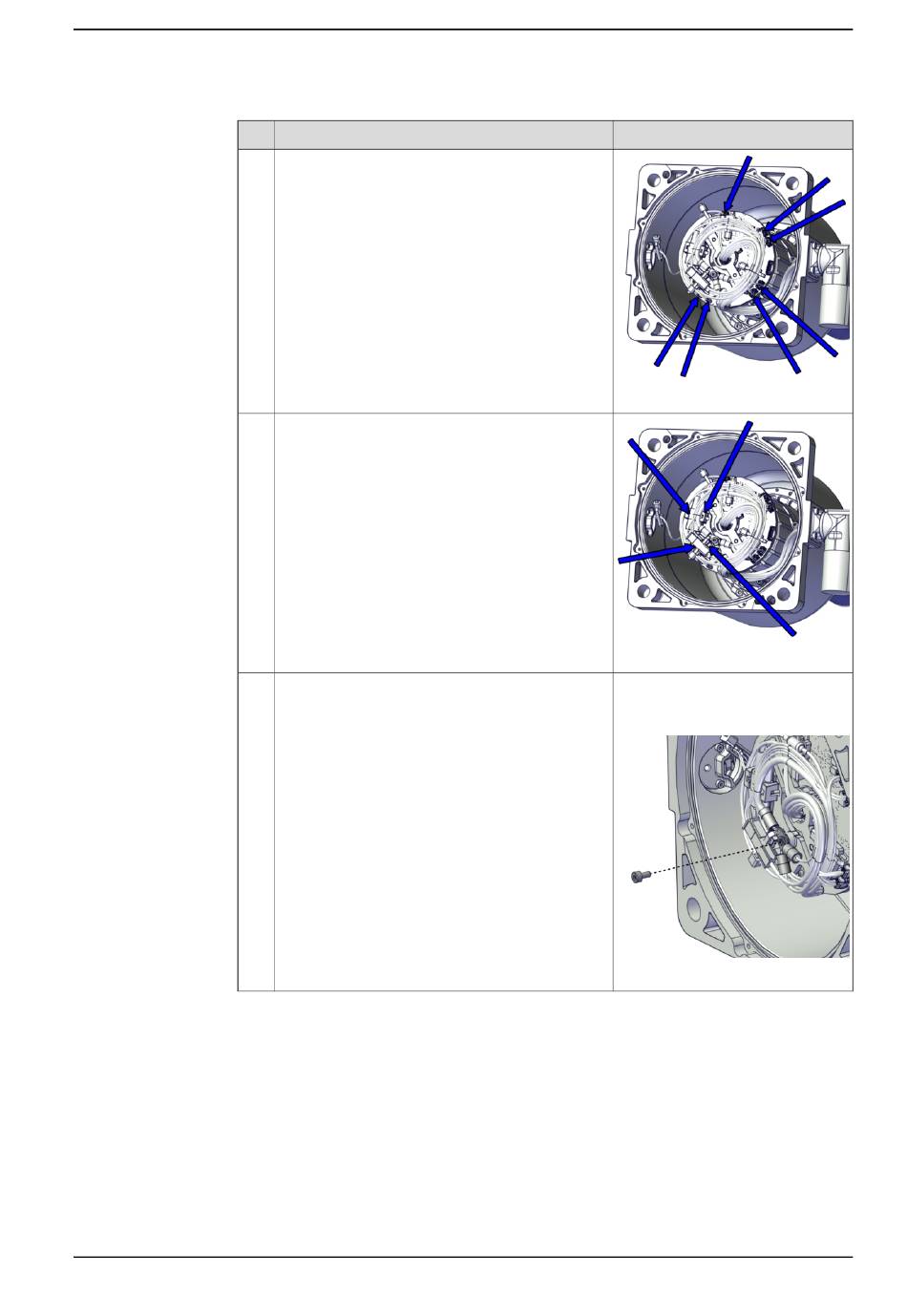

Aktion
Verbinden Sie die Steckverbinder wieder mit der
Antriebskarte.
• D1.X1 bis X1
• D1.DC+ bis DC+
• D1.DC- an Erde
• D1.X4 bis X4
• D1.X2 bis X2
• D1.X5 bis X5
• DR.X8 bis X8
Verbinden Sie die Steckverbinder miteinander
und lassen Sie sie in die Kabelhalter einrasten.
• J1.DC+ bis J1.DC+
• J1.DC- bis J1.DC-
• J1.CS bis J1.CS
• J1.CP bis J1.CP
Sichern Sie die Kabel für die Funktionserdung
und für die Schutzerde mit einer Schraube.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.5.1 Austauschen des Sockels
Fortsetzung
Hinweis
xx2000002009
xx2000002010
Innensechskantschraube: M3x6 (1
St.).
Anzugsdrehmoment: 0,8 Nm.
xx2000002011
Fortsetzung auf nächster Seite
