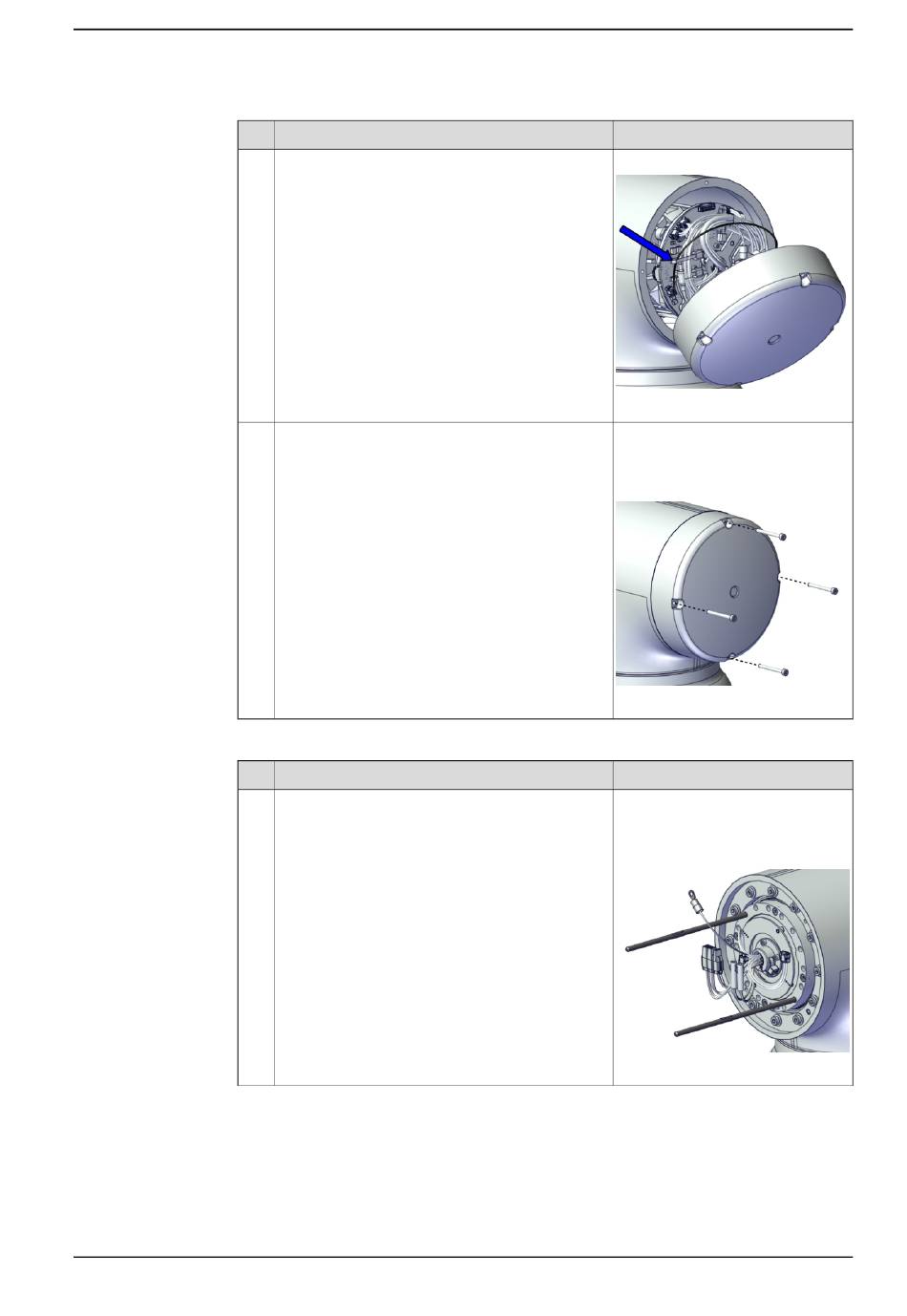

Wiedereinbau von montiertem Unter- und Oberarm
1
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
Aktion
Sichern Sie das Bremselösekabel mit einem Ka-
belbinder.
Bringen Sie die Abdeckung wieder mit den vier
Schrauben an.
Aktion
Montieren Sie die beiden Führungsstifte an der
Achse-2-Armgelenkeinheit.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
5.5.2 Austauschen des Schwenkwerks
Hinweis
Kabelbinder
xx2000001931
Innensechskantschraube: M3x30
12.9 Gleitmo 603+Geomet 500 (4
St.)
Anzugsdrehmoment: 0,45 Nm
xx2000001935
Hinweis
Führungsstift, M4x120:
3HAC077786-001
Führungsstifte immer paarweise
benutzen.
xx2000001949
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
