5 Reparatur
5.6.1 Austauschen der-1 Gelenkeinheit
Fortsetzung

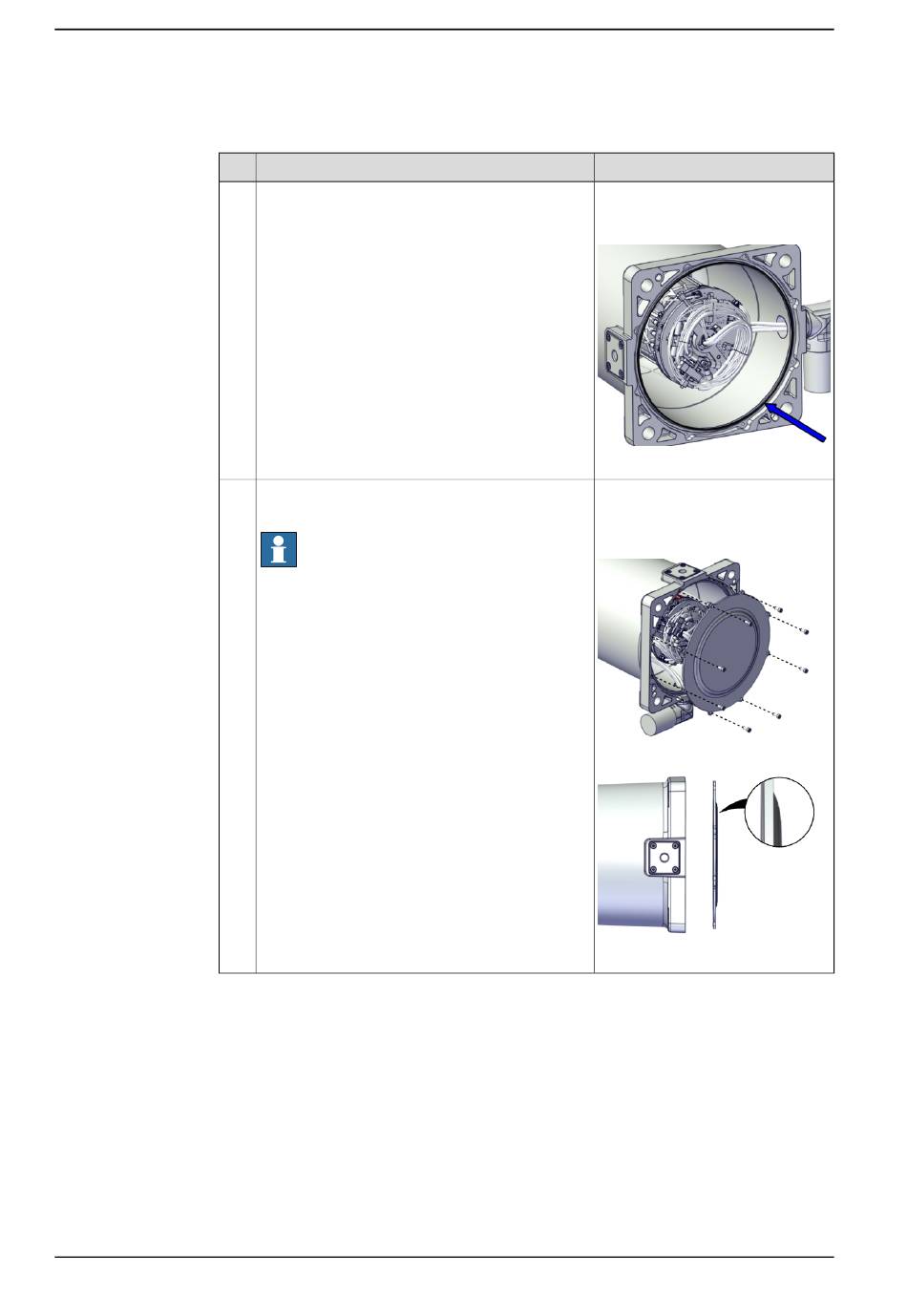

Einbau der Sockelabdeckung
1
2
Fortsetzung auf nächster Seite
454
Aktion
Wischen Sie den O-Ring ab, fetten Sie ihn ein und
setzen Sie ihn in seine Nut ein.
Bei Beschädigung austauschen.
Bringen Sie die Bodenabdeckung wieder mit den
Befestigungsschrauben an.
Hinweis
Montieren Sie die Abdeckung in der richtigen
Richtung, wobei der Überstand des Steckverbin-
ders nach außen zeigen muss.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
Hinweis
O-Ring, Nitrilgummi: 3HAB3772-64
Fett: 3HAC042536-001 (Shell Ga-
dus S2)
xx2000002016
Innensechskantschraube: M3x8
12.9 Gleitmo 603+Geomet 500 (8
St.)
Anzugsdrehmoment: 1,2 Nm.
xx2000002007
xx2100000268
