5 Reparatur
5.4.4 Austauschen des Handgelenkgehäuses
Fortsetzung

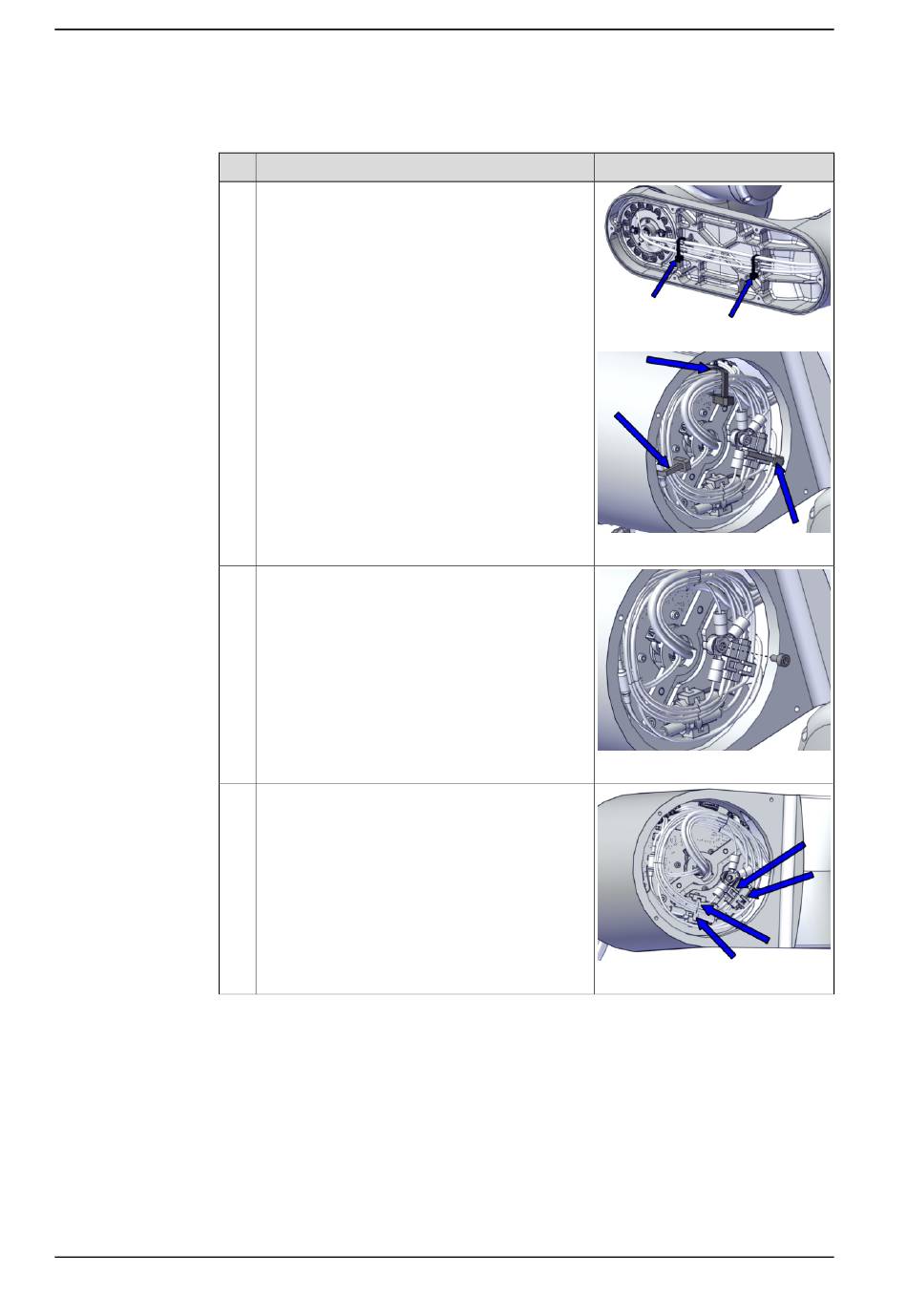

Trennen der Verkabelung zwischen Rohr und Kippgehäuse
1
2
3
Fortsetzung auf nächster Seite
324
Aktion
Schneiden Sie ggf. die Kabelbinder durch.
Entfernen Sie die Schraube, um die Funktions-
und Schutzerdekabel zu lösen.
Ziehen Sie die Steckverbinder ab:
• J4/5.DC+
• J4/5.DC-
• J4/5.CS
• J4/5.CP
© Copyright 2021 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000002124
xx2000002086
xx2000002087
xx2000002089
