5 Reparatur
5.6.4 Austauschen der Achse-4 Gelenkeinheit
Fortsetzung

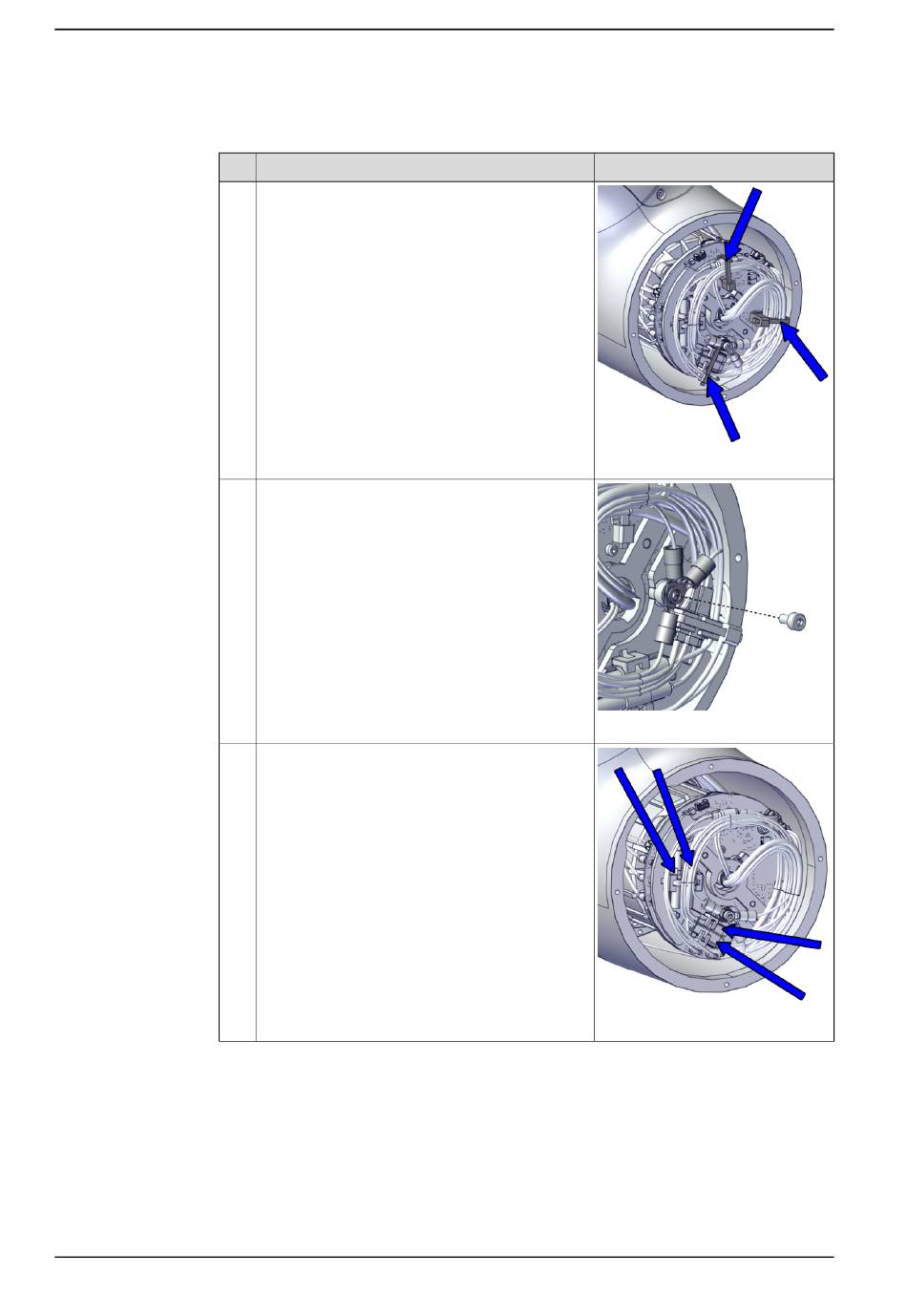

Trennen der Verkabelung zwischen Gehäuse und Rohr
1
2
3
Fortsetzung auf nächster Seite
526
Aktion
Schneiden Sie die Kabelbinder durch.
Entfernen Sie die Schraube, um die Funktions-
und Schutzerdekabel zu lösen.
Ziehen Sie die Steckverbinder ab:
• J4/5.DC+
• J4/5.DC-
• J4/5.CS
• J4/5.CP
© Copyright 2021 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000002066
xx2000001945
xx2000002067
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
