ABB Robotics CRB 15000 Produkthandbuch Seite 184

5 Reparatur

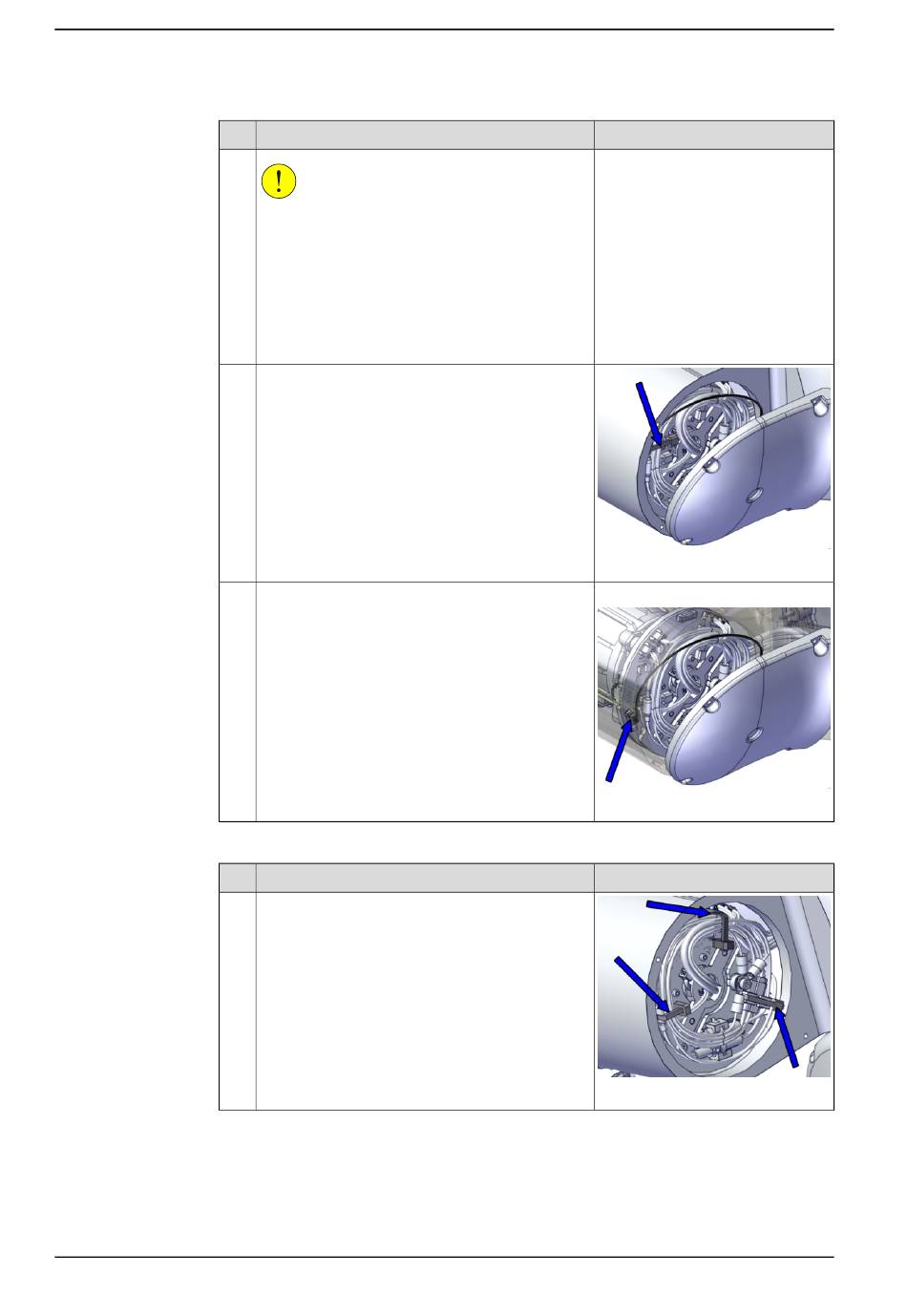

5.3.5 Austauschen der Achse-4 Verkabelung
Fortsetzung
2
3
4
Trennen der Steckverbinder Achse 5
1
Fortsetzung auf nächster Seite
184
Aktion
VORSICHT
Zwischen der Abdeckung und der Antriebskarte
der Gelenkeinheit sind Kabel verlegt.
Öffnen Sie die Abdeckung vorsichtig, um weder
die Kabel noch den/die Steckverbinder zu beschä-
digen.
Belassen Sie die Abdeckung nicht an Ort und
Stelle, ohne sie zuvor mit den Befestigungsschrau-
ben gesichert zu haben.
Öffnen Sie die Abdeckung und schneiden Sie die
Kabelbinder am Bremslösekabel durch.
Ziehen den Bremslöse-Steckverbinder von der
Antriebskarte ab.
Nehmen Sie die Abdeckung ab.
Aktion
Schneiden Sie die Kabelbinder durch.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000002084
Pinzette
xx2000002085
Hinweis
xx2000002086
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
