5 Reparatur
5.5.1 Austauschen des Sockels
Fortsetzung
3
4

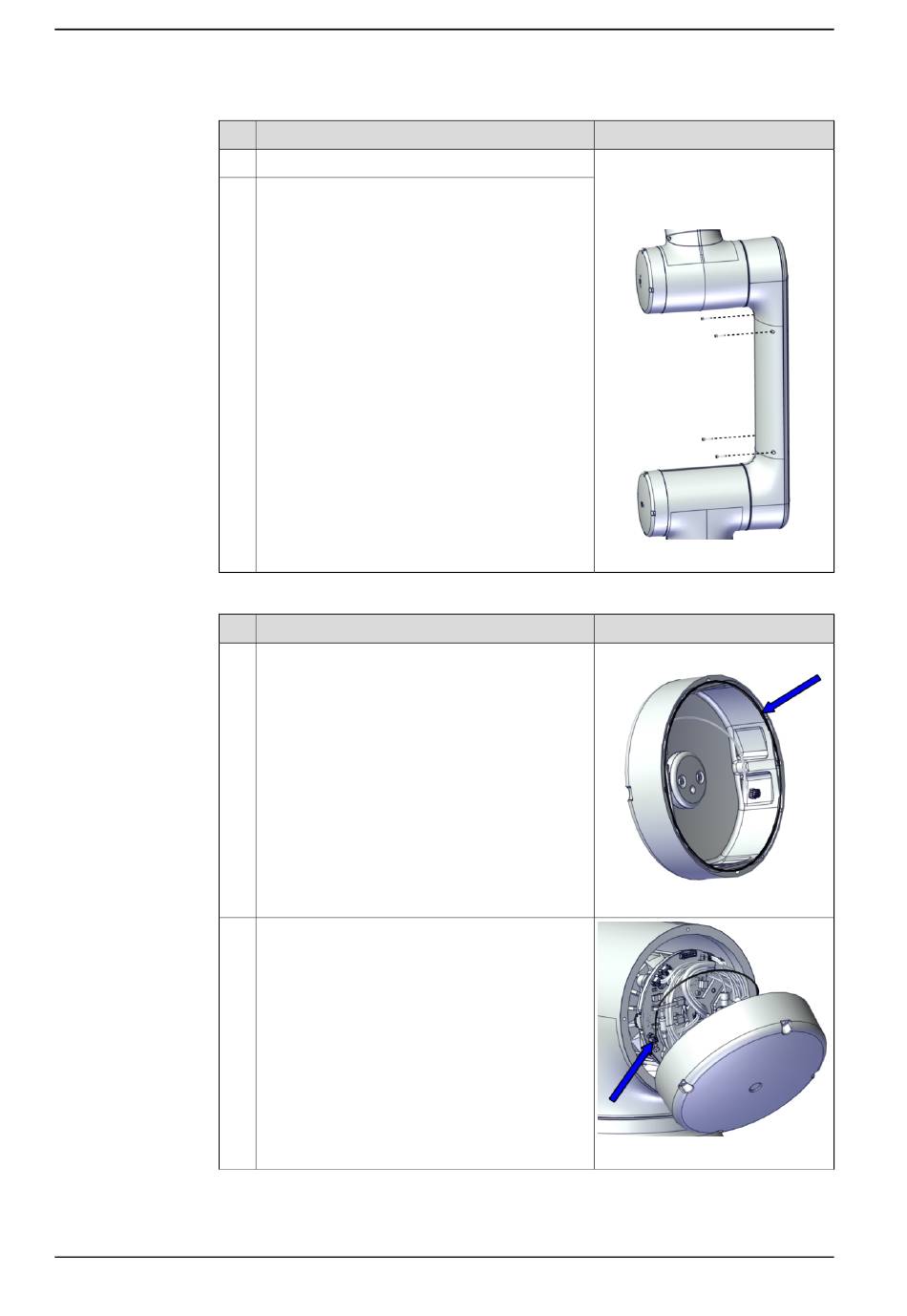

Wiedereinbau der Schwenkabdeckungen
1
2
Fortsetzung auf nächster Seite
402
Aktion
Lassen Sie die Unterarmabdeckung einrasten.
Sichern Sie die Abdeckung mit vier Schrauben.
Aktion
Setzen Sie den O-Ring in die Nut ein.
Bei Beschädigung austauschen.
Platzieren Sie die Abdeckung in der Montagepo-
sition und schließen Sie den Bremslöse-Steckver-
binder wieder an der DR.X8 Antriebskarte an.
Richten Sie die Abdeckung so aus, dass das
Bremselösekabel richtig angeordnet ist.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
Hinweis
Innensechskantschraube: M3x16
12.9 Gleitmo 603+Geomet 500
(Black Oxide) (4 St.)
Anzugsdrehmoment: 0,45 Nm.
xx2000001929
Hinweis
O-Ring: 3HAC061327-047
xx2000001962
xx2000001932
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
