ABB Robotics CRB 15000 Produkthandbuch Seite 385

4
5
6
7
Ausbauen der Sockelverkabelung.
1
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
Aktion

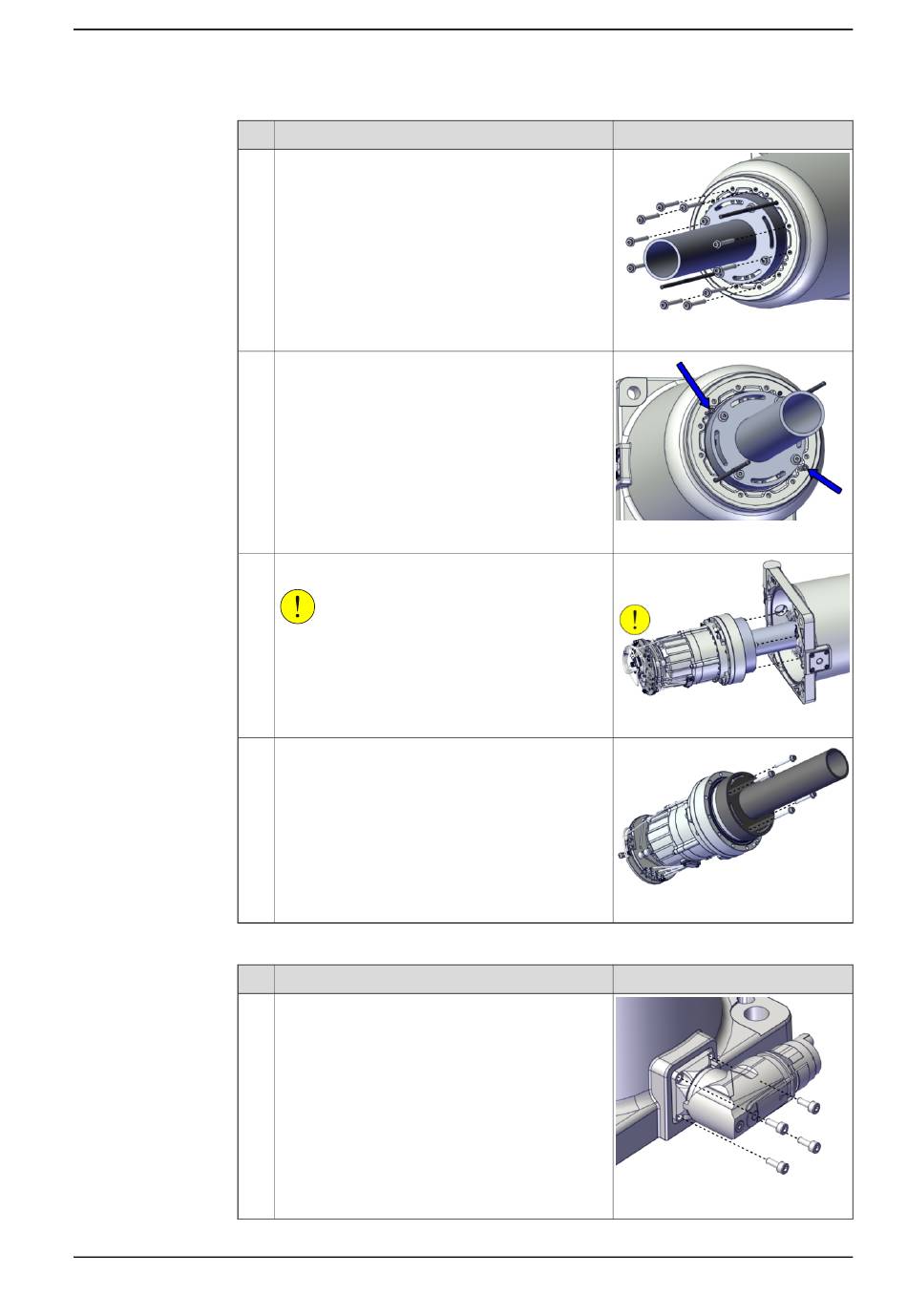

Lösen Sie die restlichen Befestigungsschrauben.
Verwenden Sie zwei Schrauben als Auspress-
schrauben im folgenden Schritt. Entsorgen Sie
dann alle Schrauben.
In der Ersatzteillieferung der Gelenkeinheit sind
neue Schrauben enthalten.
Drücken Sie die Gelenkeinheit mithilfe der beiden
vorstehenden Befestigungsschrauben als Ausbau-
werkzeuge aus ihrer Position.
Entfernen Sie die Gelenkeinheit vom Sockel.
VORSICHT
Die Steckverbinder und die Kabel der Gelenkein-
heit können leicht beschädigt werden. Handhaben
Sie die Baugruppe mit Vorsicht.
Entfernen Sie die Hebehilfe und die Führungsstif-
te.
Aktion
Entfernen Sie die Befestigungsschrauben.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.5.1 Austauschen des Sockels
Fortsetzung
Hinweis
xx2000002008
xx2000002436
xx2000002014
xx2000001957
Hinweis
xx2100000406
Fortsetzung auf nächster Seite
385
