5 Reparatur

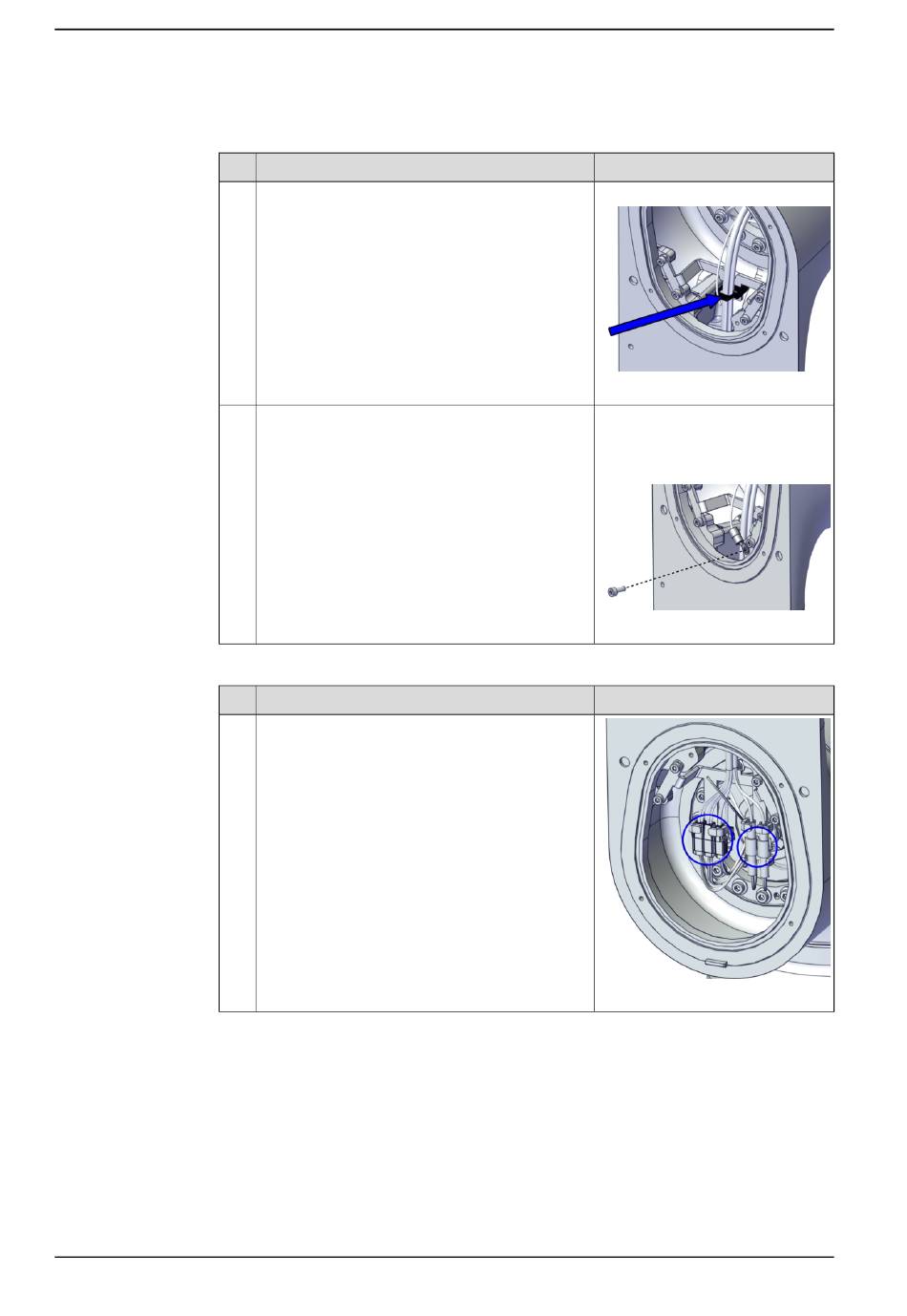

5.6.3 Austauschen der Achse-3 Gelenkeinheit
Fortsetzung
Befestigung der Verkabelung zwischen Unter- und Oberarm
1
2
Anschluss der Oberarmverkabelung
1
Fortsetzung auf nächster Seite
518
Aktion
Sichern der Kabel mit Kabelbinder.
Verbinden Sie das Funktionserdungskabel mit
der Schraube.
Aktion
Verbinden Sie die Steckverbinder miteinander
und lassen Sie sie in die Kabelhalter einrasten.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
Hinweis
Kabelbinder
xx2000001965
Innensechskantschraube: M3x8
12.9 Gleitmo 603+Geomet 500 (1
St.).
Anzugsdrehmoment: 0,8 Nm
xx2000001964
Hinweis
xx2000001938
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
