ABB Robotics CRB 15000 Produkthandbuch Seite 151

5
6
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A

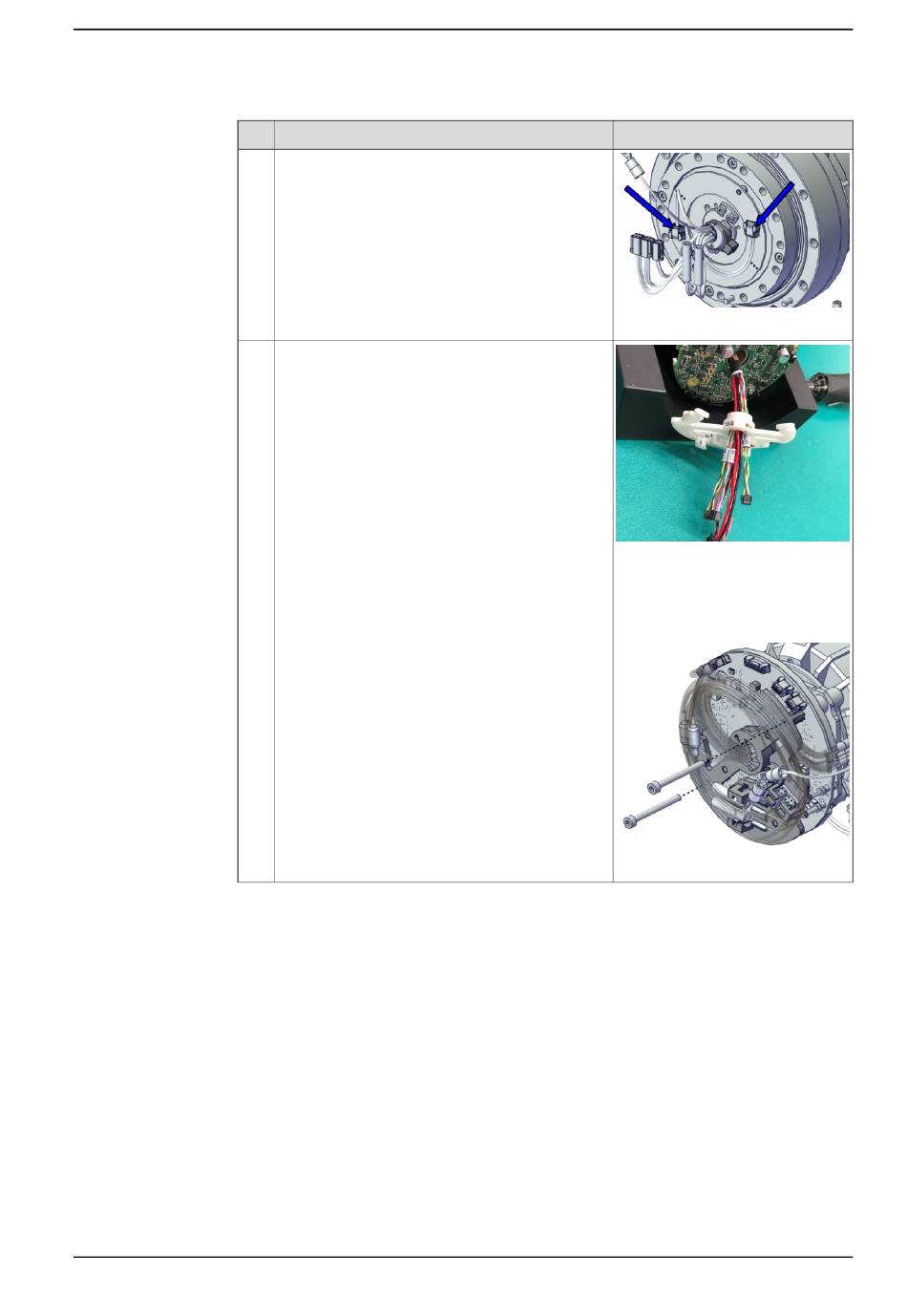

Aktion
Verbinden Sie die zwei Steckverbinder mit der
Drehmomentsensorkarte.
• TQ.A bis CH1/A
• TQ.B bis CH2/B
Führen Sie die Verkabelung durch die Kabelhalte-
rung ein und montieren Sie die Halterung mit den
Befestigungsschrauben an der Antriebskarte.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
5.3.3 Austauschen der Achse-2 Verkabelung
Hinweis
xx2000002053
xx2000002056
Innensechskantschraube: M3x30
12.9 Gleitmo 603+Geomet 500 (2
St.)
Anzugsdrehmoment: 0,45 Nm.
xx2000002055
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
151
