5 Reparatur
5.4.4 Austauschen des Handgelenkgehäuses
Fortsetzung
5
6
7
Entfernen der Abdeckung der Achse-5
1
Fortsetzung auf nächster Seite
332

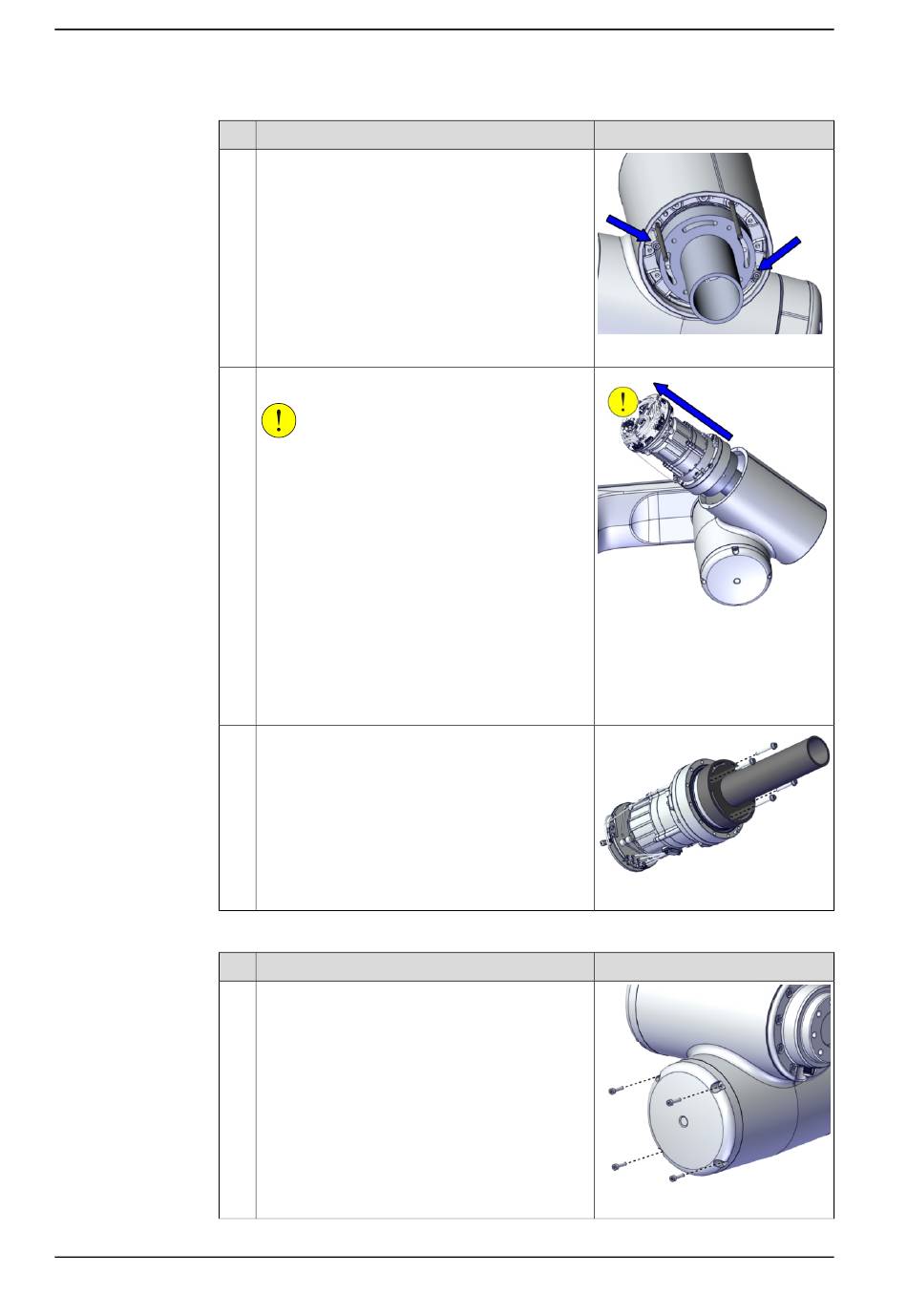

Aktion
Drücken Sie die Gelenkeinheit mithilfe der beiden
vorstehenden Befestigungsschrauben als Ausbau-
werkzeuge aus ihrer Position.
Entfernen Sie die Gelenkeinheit vom Rohr.
VORSICHT
Die Steckverbinder und die Kabel der Gelenkein-
heit können leicht beschädigt werden. Handhaben
Sie die Baugruppe mit Vorsicht.
Entfernen Sie die Hebehilfe und die Führungsstif-
te.
Aktion
Entfernen Sie die Abdeckung durch Lösen der
vier Schrauben.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
Hinweis
xx2100000330
xx2000002169
Die in der Abbildung gezeigte
Achse 5 wird an +20° bewegt.
Diese Position ist bequemer, wenn
nur die Achse-5-Gelenkeinheit
ausgetauscht wird.
xx2000001957
Hinweis
xx2000002132
