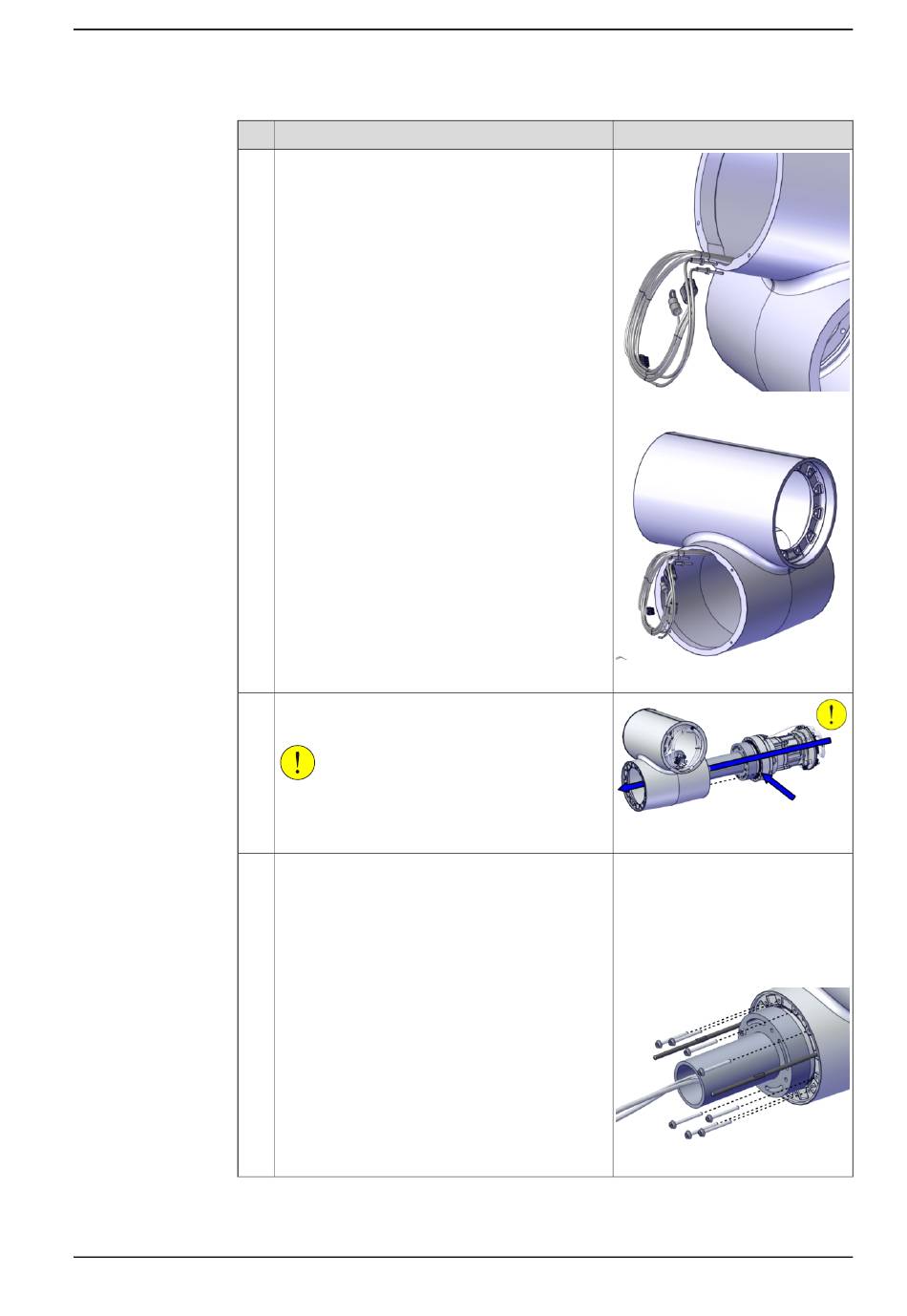

5.6.5 Austauschen der Achse-5 Gelenkeinheit und der Übertragungskabel Achse-5 und Achse-6
4
5
6
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
Aktion
Platzieren Sie die Verkabelung vor der Montage
der Gelenkeinheit in dem Schlitz.
Montieren Sie die Gelenkeinheit am Kippgehäuse;
richten Sie den Stift in der Stiftbohrung aus.
VORSICHT
Die Steckverbinder und die Kabel der Gelenkein-
heit können leicht beschädigt werden. Handhaben
Sie die Baugruppe mit Vorsicht.
Befestigen Sie die Gelenkeinheit mit den
Schrauben.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
5 Reparatur
Fortsetzung
Hinweis
xx2100000041
xx2100000285
xx2000002142
Innensechskant-Flanschschraube
mit Klebstoff: 3HAB3413-330
M3x30, 12 St.
Always use new screws when refit-
ting a joint unit. If ordering a new
joint unit spare part, new screws
are included.
xx2100000333
Fortsetzung auf nächster Seite
