5 Reparatur
5.4.3 Austauschen des Rohres
Fortsetzung

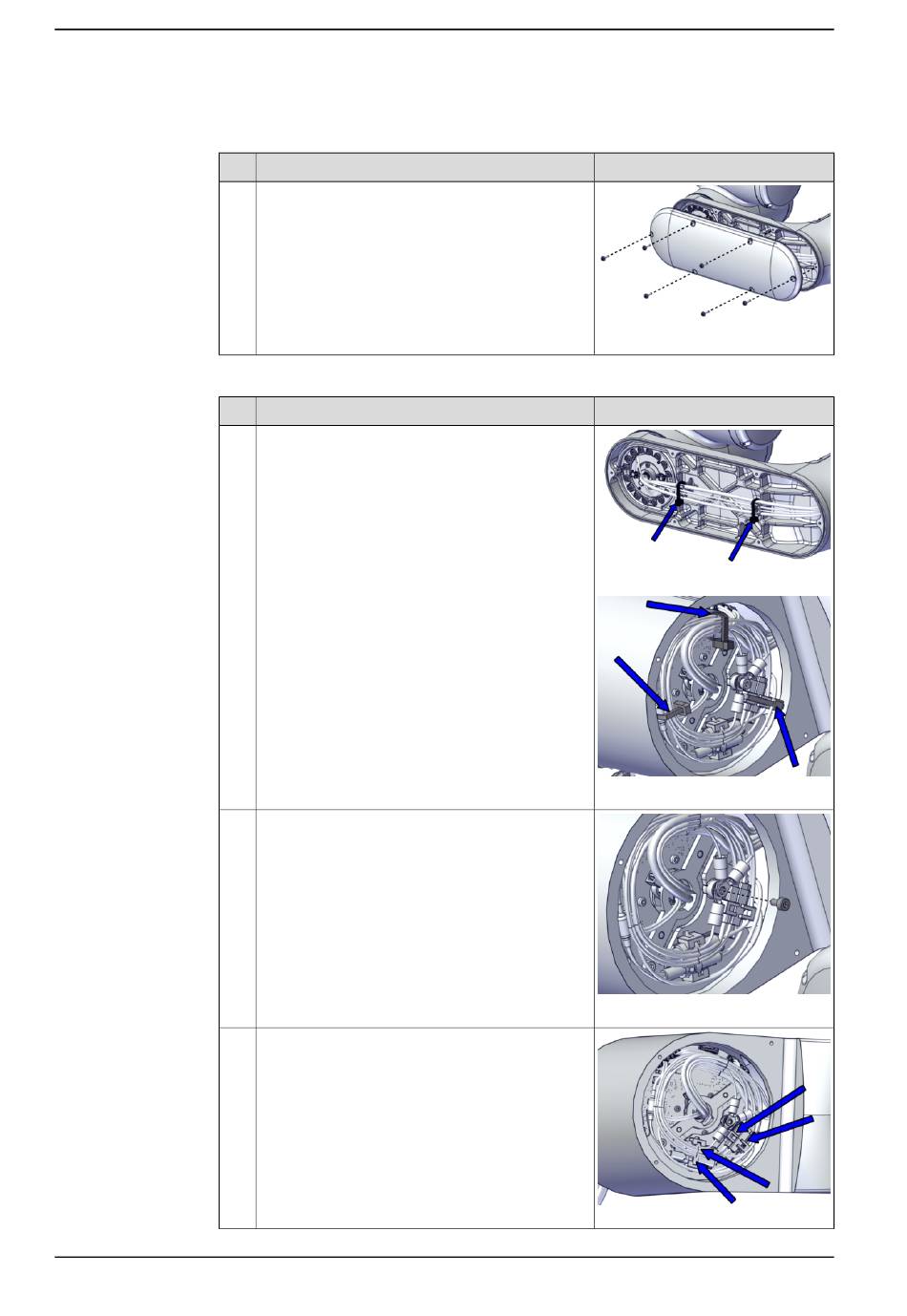

Abnehmen der Rohrabdeckung

1
Trennen der Verkabelung zwischen Rohr und Kippgehäuse
1
2
3
Fortsetzung auf nächster Seite
302
Aktion
Entfernen Sie die Abdeckung durch Lösen der
sechs Schrauben.
Entsorgen Sie die Schrauben. Für den Wiederan-
bau der Abdeckung müssen neue Schrauben
verwendet werden.
In der Ersatzteillieferung der Gelenkeinheit sind
neue Schrauben enthalten.
Aktion
Schneiden Sie ggf. die Kabelbinder durch.
Entfernen Sie die Schraube, um die Funktions-
und Schutzerdekabel zu lösen.
Ziehen Sie die Steckverbinder ab:
• J4/5.DC+
• J4/5.DC-
• J4/5.CS
• J4/5.CP
© Copyright 2021 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000002123
Hinweis
xx2000002124
xx2000002086
xx2000002087
xx2000002089
