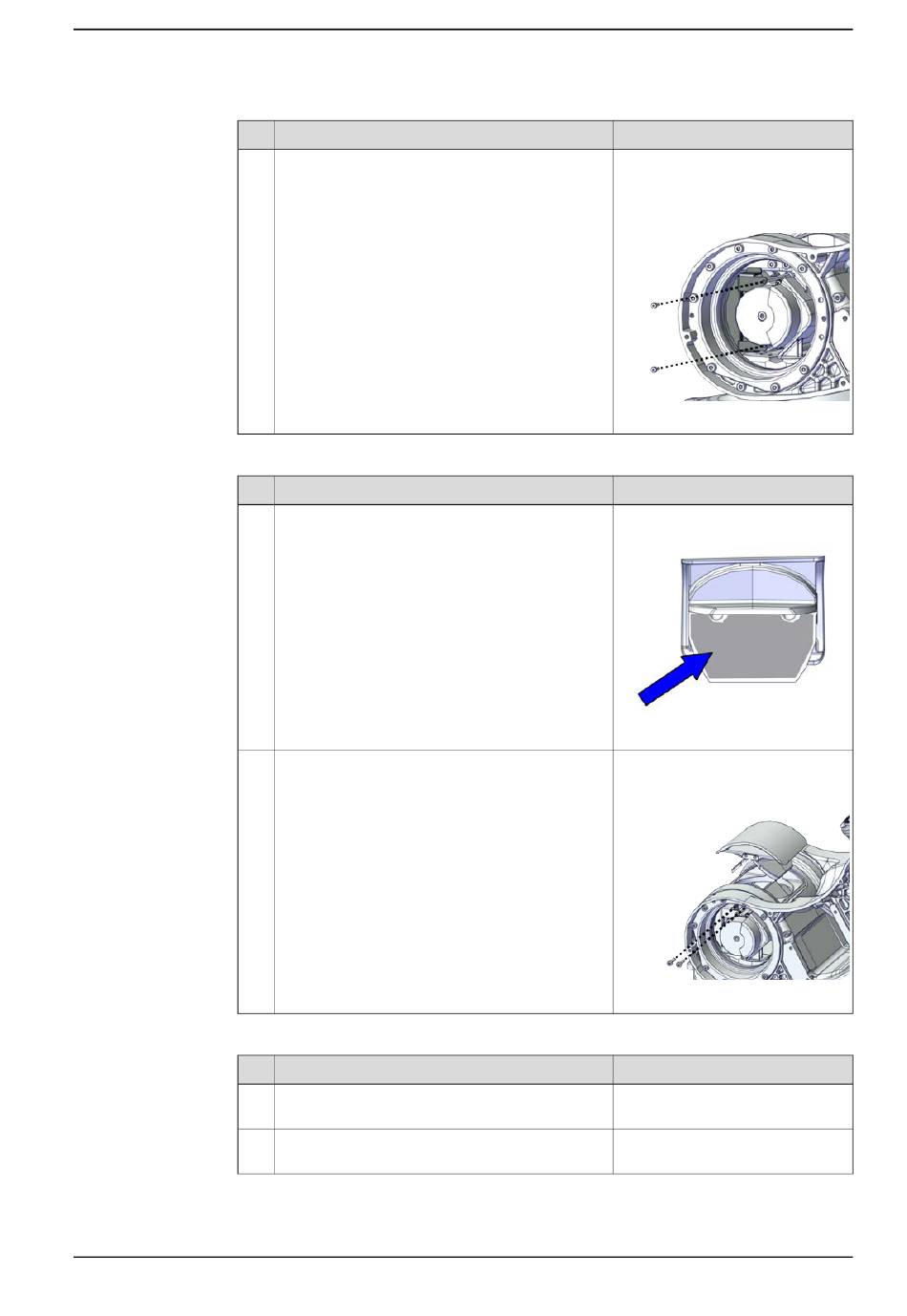

Montieren der oberen Abdeckung des Schwenkwerks
1
2
Wiedereinbau der Abdeckungen
1
2
Produkthandbuch - IRB 1010
3HAC081964-003 Revision: C
Aktion
Montieren Sie die Kabelhalterung Achse 2.
Aktion
Überprüfen Sie den Kühleinsatz.
Bei Beschädigung austauschen.
Montieren Sie die obere Abdeckung des
Schwenkwerks.
Aktion
Tragen Sie Schmierfett am Kabelpaket im gesam-
ten Bewegungsbereich auf.
Tragen Sie Schmierfett auf alle Abdeckungen auf,
die Kontaktflächen zum Kabelpaket besitzen.
© Copyright 2023 ABB. Alle Rechte vorbehalten.
5.5.1 Austauschen der Baugruppe Achse 2
Hinweis
Kabelhalterung, Achse 2:
3HAC080837-001
Schraube: M2x6 12.9 (2 St.)
Anzugsdrehmoment: 0,4 Nm
xx2200000063
Hinweis
Kühleinheit für den Motor Achse 2:
3HAC071021-001
xx2200000122
Schraube: M3x10 12.9 Lafre
2C2B/FC6.9 (2 St.)
Anzugsdrehmoment: 1,2 Nm
xx2200000540
Hinweis
Fett: 3HAC029132-001
Fett: 3HAC029132-001
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
