2

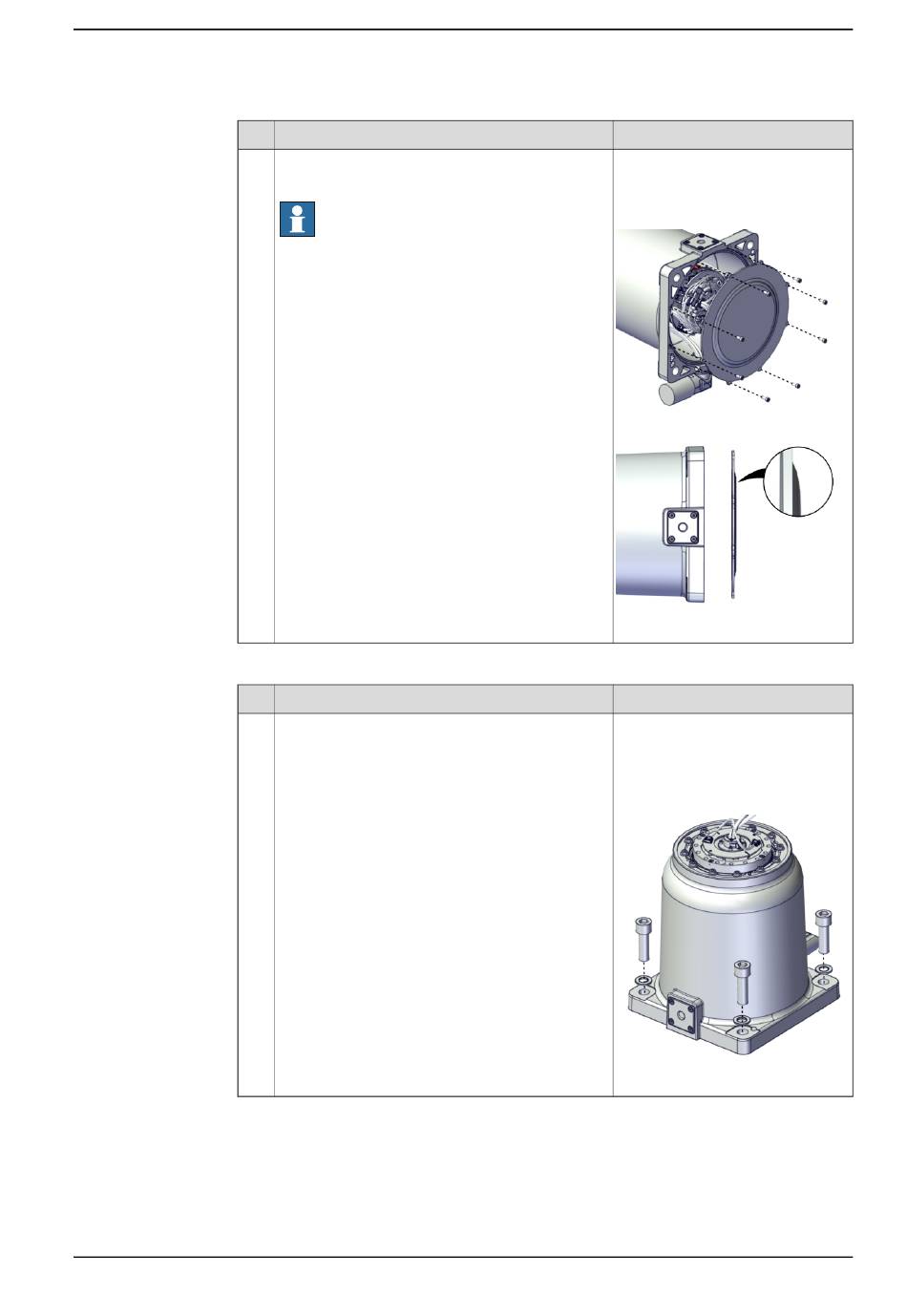

Befestigung des Sockels
1
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
Aktion
Bringen Sie die Bodenabdeckung wieder mit den
Befestigungsschrauben an.
Hinweis
Montieren Sie die Abdeckung in der richtigen
Richtung, wobei der Überstand des Steckverbin-
ders nach außen zeigen muss.
Aktion
Heben Sie den Sockel auf das Fundament und
sichern Sie ihn mit den Befestigungsschrauben
und Unterlegscheiben.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.5.1 Austauschen des Sockels
Fortsetzung
Hinweis
Innensechskantschraube: M3x8
12.9 Gleitmo 603+Geomet 500 (8
St.)
Anzugsdrehmoment: 1,2 Nm.
xx2000002007
xx2100000268
Hinweis
Befestigungsschrauben: M10x35
8,8 (4 St.).
Unterlegscheiben: 23/10,5/2,5 mm
stahl (4 St.).
Anzugsdrehmoment: 30 Nm ±10%.
xx2000002006
Fortsetzung auf nächster Seite
393
