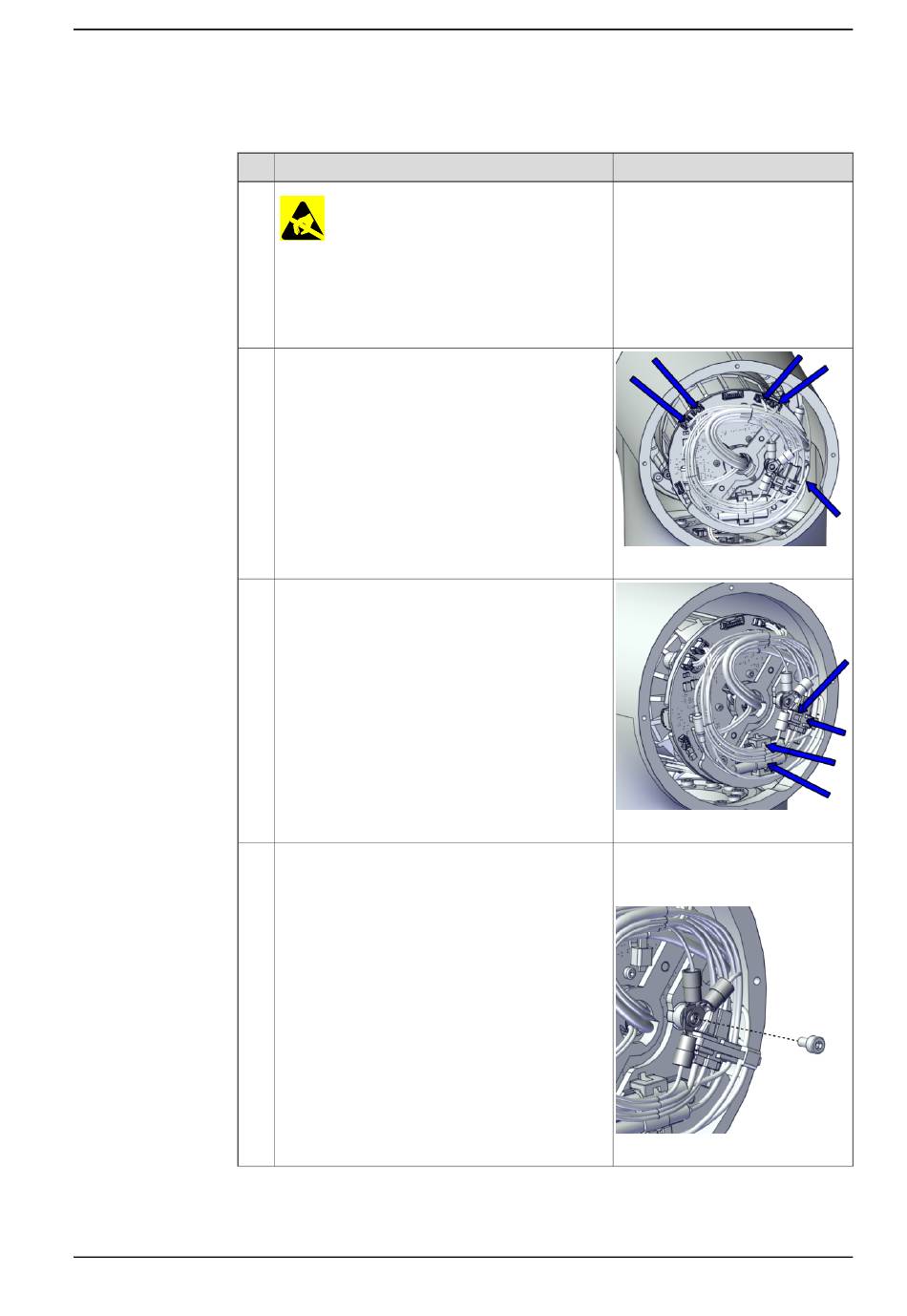

Verbinden der Verkabelung der Gelenkeinheit Achse-2
1
2
3
4
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
Aktion
ELEKTROSTATISCHE ENTLADUNG
(ESD)
Die Ausrüstung reagiert empfindlich auf elektro-
statische Entladungen (ESD). Lesen Sie vor der
Handhabung der Ausrüstung die Sicherheitsinfor-
mationen im Abschnitt Die Einheit reagiert emp-
findlich auf ESD auf Seite
Verbinden Sie die Steckverbinder wieder mit der
Antriebskarte.
• D2.X1 bis X1
• D2.DC+ bis DC+
• D2.DC- an Erde
• D2.X4 bis X4
• D2.X2 bis X2
• D2.X5 bis X5
Verbinden Sie die Steckverbinder miteinander
und lassen Sie sie in die Kabelhalter einrasten.
• J2.DC+ bis J2.DC+
• J2.DC- bis J2.DC-
• J2.CS bis J2.CS
• J2.CP bis J2.CP
Sichern Sie die Kabel für die Funktionserdung
und für die Schutzerde mit einer Schraube.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
5.5.2 Austauschen des Schwenkwerks
Hinweis
44.
xx2000002013
xx2000001944
Innensechskantschraube: M3x6 (1
St.).
Anzugsdrehmoment: 0,8 Nm.
xx2000001945
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
421
