ABB Robotics CRB 15000 Produkthandbuch Seite 508

5 Reparatur
5.6.3 Austauschen der Achse-3 Gelenkeinheit
Fortsetzung
4
5
6
Fortsetzung auf nächster Seite
508

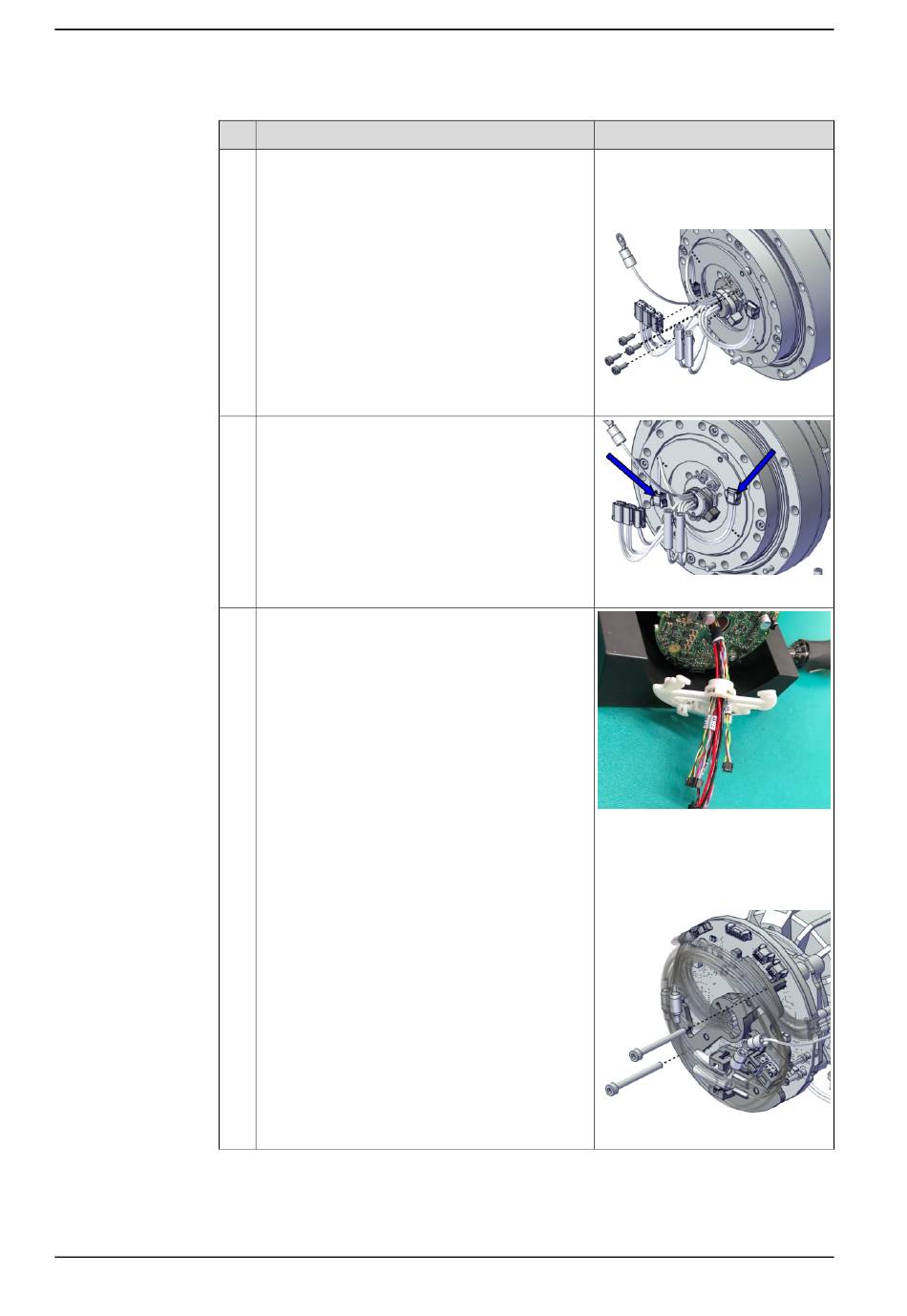

Aktion
Befestigen Sie die Kabelplatte mit den Befesti-
gungsschrauben an der Gelenkeinheit.
Verbinden Sie die zwei Steckverbinder mit der
Drehmomentsensorkarte.
• TQ.A bis CH1/A
• TQ.B bis CH2/B
Führen Sie die Verkabelung durch die Kabelhalte-
rung ein und montieren Sie die Halterung mit den
Befestigungsschrauben an der Antriebskarte.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
Hinweis
Innensechskantschraube: M2.5x6
12.9 Gleitmo 603+Geomet 500 (4
St.)
Anzugsdrehmoment: 0,45 Nm.
xx2000002049
xx2000002053
xx2000002056
Innensechskantschraube: M3x30
12.9 Gleitmo 603+Geomet 500 (2
St.)
Anzugsdrehmoment: 0,45 Nm.
xx2000002055
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
