ABB Robotics CRB 15000 Produkthandbuch Seite 197

2
3
4
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A

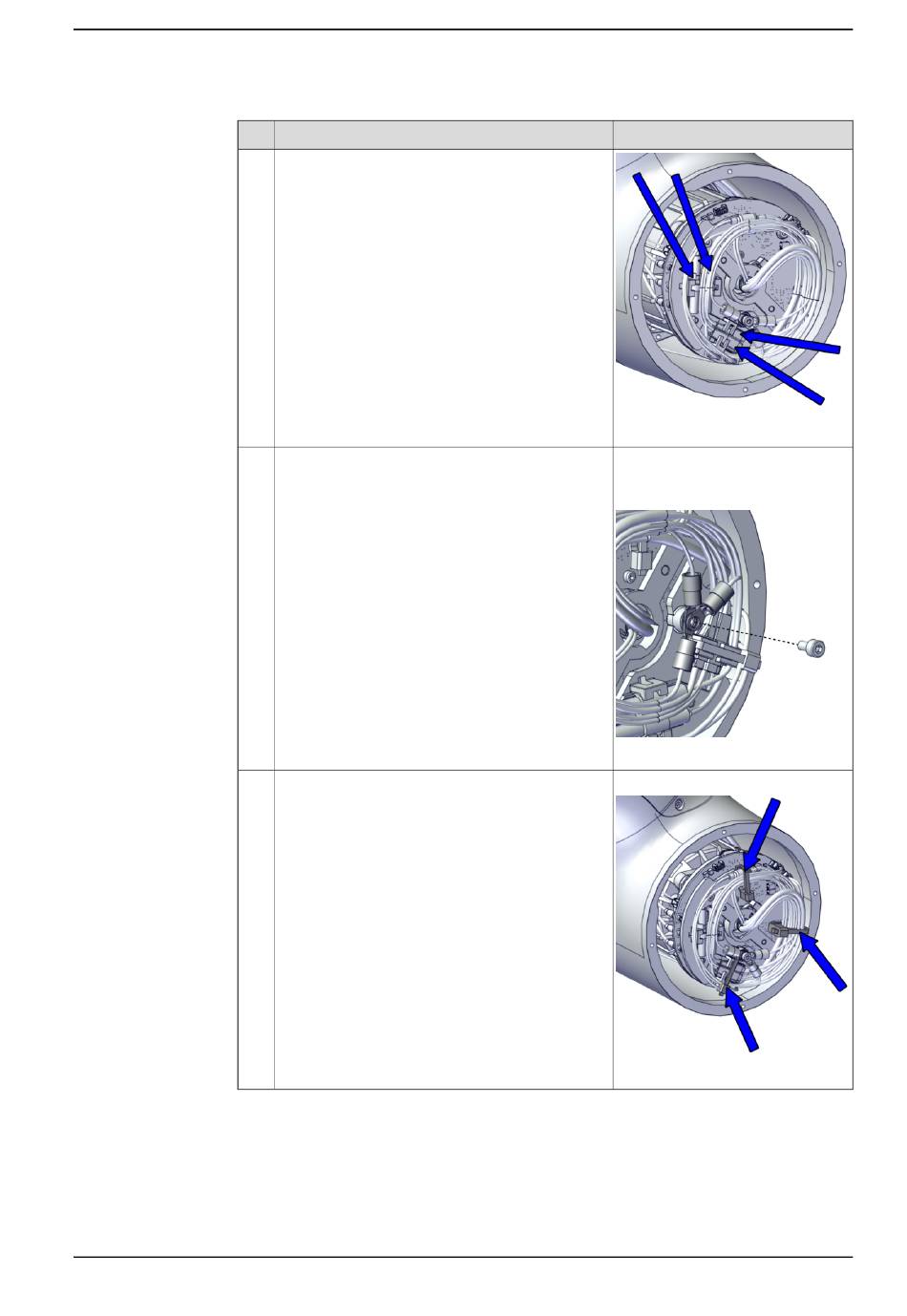

Aktion
Verbinden Sie die Steckverbinder miteinander
und lassen Sie sie in die Kabelhalter einrasten.
• J3.DC+ bis J3.DC+
• J3.DC- bis J3.DC-
• J3.CS bis J3.CS
• J3.CP bis J3.CP
Sichern Sie die Kabel für die Funktionserdung
und für die Schutzerde mit einer Schraube.
Sichern Sie die Kabel mit Kabelbindern.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
5.3.5 Austauschen der Achse-4 Verkabelung
Hinweis
xx2000002067
Innensechskantschraube: M3x6 (1
St.).
Anzugsdrehmoment: 0,8 Nm.
xx2000001945
Kabelbinder (3 St.)
xx2000002066
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
197
